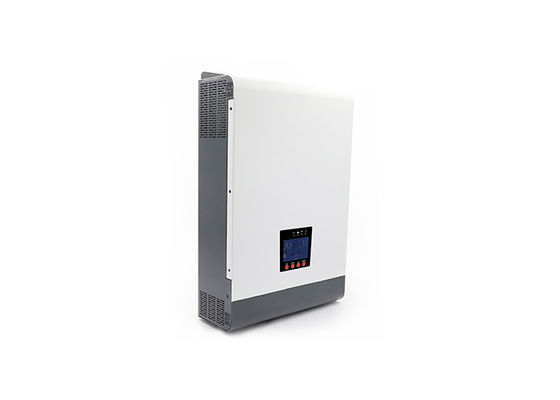

محول الطاقة من الشبكة الطاقة الشمسية عالية الكفاءة 5000VA محول موجات الصين النقي مع بنيت في MPPT 80A
مقدمة المنتج
هذا عبارة عن عاكس و شاحن متعدد الوظائف يجمع بين وظائف عاكس و شاحن شمسي و شاحن بطارية لتوفير دعم طاقة محمول لا يتوقف.يقدم شاشة LCD الشاملة للمستخدم عمليات زر الضغط قابلة للتكوين وسهلة الوصول مثل شحن البطارية، التيار، الأولوية AC / الشاحن الشمسي، والجهد المدخل المقبول على أساس تطبيقات مختلفة.
الخصائص:
1عاكس موجات الصين النقي: هذه الميزة تضمن أن عاكس ينتج طاقة متغيرة نظيفة ومستقرة ، وهو أمر ضروري للأجهزة الإلكترونية الحساسة.أنها توفر مصدر طاقة عالي الجودة مماثلة لطاقة شبكة المرافق.
2. نطاق الجهد المدخل القابل للتكوين من خلال إعدادات LCD: يسمح المحول للمستخدمين بتعديل نطاق الجهد المدخل وفقًا لاحتياجاتهم المحددة.هذه المرونة تمكن من التوافق مع مصادر الطاقة المختلفة، مثل أنواع مختلفة من البطاريات أو الألواح الشمسية مع إخراجات مختلفة.
3. يمكن تكوين تيار شحن البطارية بناءً على التطبيق من خلال إعدادات LCD: يمكن للمستخدمين تخصيص تيار شحن البطارية بناءً على متطلبات التطبيق الخاصة بهم.تسمح هذه الميزة بشحن فعال مع مراعاة عوامل مثل سعة البطاريةوقت الشحن ومصادر الطاقة المتاحة.
4. يمكن تكوين أولوية شاحن التيار المتردد / الشمسية من خلال إعدادات LCD: يوفر المحول خيار إعطاء الأولوية إما للطاقة المترددة أو الطاقة الشمسية لشحن البطاريات.يمكن للمستخدمين تعيين الأولوية المفضلة من خلال إعدادات شاشة LCD، مما يسمح لهم بتحسين استهلاك الطاقة وتعظيم استخدام مصادر الطاقة المتجددة.
5متوافق مع التوتر الرئيسي أو طاقة المولد: تم تصميم المحول للعمل بسلاسة مع كل من التوتر الرئيسي وطاقة المولد.هذه الاختلافية تضمن أن الجهاز يمكن استخدامه في مجموعة واسعة من البيئات وحالات إمدادات الطاقة.
6إعادة التشغيل التلقائي عند استعادة الطاقة المتغيرة: في حالة انقطاع الطاقة واستعادتها اللاحقة ، يتم إعادة تشغيل المحول تلقائيًا لتوفير إمدادات الطاقة دون انقطاع.هذه الميزة تلغي الحاجة إلى التدخل اليدوي وتضمن انتقال سلس مرة أخرى إلى طاقة التيار المتردد.
7.حماية الإفراط في الحمل / الإفراط في الحرارة / الدوائر القصيرة: يتم تجهيز المحول بآليات حماية متقدمة لحماية ضد الإفراط في الحمل ، والإفراط في الحرارة ، والدوائر القصيرة.تساعد هذه الميزات الأمنية على منع تلف المحول والأجهزة المتصلةلضمان التشغيل الموثوق به و الآمن.
8تصميم شاحن بطارية ذكي لتحسين أداء البطارية:يتضمن العاكس نظام شحن بطارية ذكي يعمل على تحسين عملية الشحن لتحسين أداء البطارية وطول عمرهايستخدم تقنيات مثل الشحن متعدد المراحل، تعويض درجة الحرارة، وتنظيم الجهد لضمان شحن البطارية بكفاءة وآمنة.
9وظيفة البدء البارد: يتم تجهيز المحول بوظيفة البدء البارد ، والتي تسمح له بتشغيله والبدء في العمل حتى عندما لا يكون هناك طاقة مدخل متاحة.هذه الميزة مفيدة بشكل خاص خلال حالات الطوارئ أو عندما يتم استخدام عاكس في أماكن نائية مع مصادر طاقة محدودة.
التطبيق:
يمكن استخدام هذا المحول لتشغيل مجموعة واسعة من الأجهزة في بيئة المنزل أو المكتب.
العملية:
1تشغيل / إيقاف
بمجرد تثبيت الجهاز بشكل صحيح والبطارية متصلة بشكل آمن، ببساطة اضغط على مفتاح تشغيل / إيقاف (موقع على غلاف الجهاز) لتشغيل الجهاز.
2. العرض
يقع لوحة التشغيل والعرض الموضحة في الرسم البياني على اللوحة الأمامية للمحول. وهي تتكون من أربعة مؤشرات وأربعة مفاتيح وظيفة وشاشة عرض LCD.تستخدم لإظهار حالة التشغيل وعرض معلومات الطاقة المدخلة / الخارجة.
3وظيفة الزر:
إعداد الوظيفة:اضغط واحتفظ بمفتاح إعداد الوظيفة (الرقم 4) على الشاشة لمدة 2 ثانية على الأقل لدخول صفحة إعداد الوظيفة.استخدم المفتاح الثاني أو الثالث للتمرير لأعلى أو لأسفل واختيار صفحة الإعدادات المطلوبة.
زر الإعداد:في صفحة إعداد الوظيفة، الضغط على المفتاح الأول لمدة 0.1 إلى 2 ثانية يؤكد الخيار المحدد.
زر تحويل الصفحة:الضغط على المفتاح الثاني أو الثالث لمدة 0.1 ثانية أو أكثر على أي صفحة سيؤدي إلى التمرير يسارا أو يمينا.
4وظيفة مؤشر LED:
يمكن تقسيم شاشة LCD إلى: عرض الرموز ، وعرض القيمة العددية ومنطقة تعيين الوظيفة ، ومنطقة عرض وضع التشغيل.
1يظهر الرسم البياني الحمل والبطارية الحمل و سعة البطارية، كل مربع يمثل 25٪ من السعة، وسوف رمز الحمل يلمع عندما يتم زيادة الحمل على العاكس،وسوف رمز البطارية يلمع عندما تكون سعة البطارية منخفضة جدا أو البطارية غير متصلة. 2.
2. رمز البزر يظهر ما إذا كان البزر خفيف أو لا، في ظل الظروف العادية، لا يتم عرض الرمز؛ في أي وضع، يضع البرنامج الخلفي MUTE ON، يدخل المحول إلى حالة خفيفة،وسيتم عرض رمز إيقاف الصفارة.
3عند الدخول إلى قائمة الإعداد، سوف تضيء رمز الإعداد، وإلا لن يتم عرض الرمز.
4يتم عرض رمز الخطأ فقط في وضع الخطأ، لا يتم عرض الرمز في الحالات الأخرى.
منطقة العرض الرقمي وتعيين الوظائف:
1في وضع تعيين غير وظيفي، هذه المنطقة تعرض المعلومات المتعلقة المحول. وضع عادي يعرض معلومات الإخراج، تشغيل مفتاح الاستفسار صعودا وهبوطا (مفتاح رقم 2 أو رقم 3) (3 اضغطة: لا.2) لعرض الجهد المدخل والجهد الخارجي، تردد المدخلات وتردد الإخراجات، وجهد البطارية والتيار، وجهد الكهروضوئي والتيار الكهروضوئي، وجهد الكهروضوئي والطاقة، وجهد الخروج وجهد الخروج، وجهد الخروج الظاهري وجهد الخروج،نسبة الحمل وجهد الخروج، إصدار البرنامج وغيرها من المعلومات ذات الصلة وضع الخطأ يعرض رمز الخطأ.
2في صفحة إعداد الوظيفة ، يمكن تعيين فولتجة الإخراج (OPU) ، نقطة إيقاف البطارية منخفضة الجهد (EOd) ، وما إلى ذلك عن طريق تشغيل مفتاح إعداد الوظيفة ومفاتيح الاستفسار صعودا وهبوطا.
منطقة عرض وضع العمل:
بعد 4 ثوان من تشغيل الطاقة ، تظهر منطقة العرض هذه بشكل رئيسي وضع عمل المحول. على سبيل المثال: وضع الاستعداد ، وضع الشبكة ، وضع البطارية ، وضع الخطأ.
تعليمات السلامة:
1تحذير - لتقليل خطر الإصابة، قم بشحن بطاريات الحمض الرصاص فقط. قد تنفجر أنواع أخرى من البطاريات، مما يسبب الإصابة والتلف.
2لا تفكك الجهاز. عندما تكون هناك حاجة إلى خدمة أو إصلاح ، خذها إلى مركز خدمة مؤهل. قد يؤدي الخدمة غير الصحيحة إلى خطر الصدمة الكهربائية أو الحريق.
3لتقليل خطر الصدمة الكهربائية، قم بفصل جميع الأسلاك الكهربائية قبل إجراء أي صيانة أو تنظيف. لن يقلل إيقاف تشغيل الوحدة من هذا الخطر.
4تحذير - يجب أن يقوم المثبتين المؤهلين فقط بتثبيت الوحدة مع البطاريات.
5لا تشحن البطارية المجمدة أبداً
6لتحسين تشغيل المحول / الشاحن ، من المهم اختيار حجم الكابل المناسب وفقًا للمواصفات المطلوبة من المهم تشغيل المحول / الشاحن بشكل صحيح.
7.كن حذراً جداً عند استخدام الأدوات المعدنية على البطاريات أو حولها. يمكن أن تؤدي إسقاط الأدوات إلى إشعال الشرارة أو قطع قصير في البطارية أو المكونات الكهربائية الأخرى وقد يؤدي إلى انفجار.
8لقطع اتصال محطات التيار المتردد أو المتردد، اتبع إجراءات التثبيت عن كثب. الرجوع إلى قسم التثبيت من هذا الدليل لمزيد من التفاصيل.
9يتم توفير فيوز 150A لحماية التيار الزائد من مصدر الطاقة في البطارية.
10تعليمات التأرجح - يجب توصيل هذا المحول / الشاحن بنظام سلكي مؤقت. عند تثبيت هذا المحول ، تأكد من الامتثال للمتطلبات واللوائح المحلية.
11.لا تتسبب في اختصار مخرجات التيار المتردد ومدخلات التيار المتردد.لا تربط مدخلات التيار المتردد بقطع قصير للطاقة
التثبيت:
قبل توصيل جميع الأسلاك ، وإزالة المسامير اثنين وإزالة الغطاء العلوي والسفلي على النحو التالي
يرجى النظر في النقاط التالية قبل اختيار موقع التثبيت:
1. لا تتركب المحول على مواد البناء القابلة للاشتعال. التثبيت على سطح صلب قم بتثبيت المحول على مستوى العين للسماح بقراءة كاملة لوقت عرض LCD.
2لتدفق الهواء السليم لتبديد الحرارة، اترك مساحة 20 سم تقريبا على الجانبين و50 سم تقريبا فوق و تحت الوحدة.
3يجب أن تكون درجة الحرارة المحيطة بين 0 °C و 55 °C لضمان التشغيل الأمثل.
يجب أن يكون وضع التثبيت الموصى به عموديًا على الحائط. تأكد من أن الأشياء والأسطح الأخرى كما هو موضح لضمان وجود مساحة كافية لإزالة الأسلاك.مناسبة للتركيب على أسطح خرسانية أو غير قابلة للاشتعال.
بعد توصيل جميع الأسلاك، يرجى مسامير في المسمارين كما هو مبين في الشكل أدناه ووضع الغطاء السفلي مرة أخرى.
إعداد الوظيفة:
1اضغط على مفتاح تعيين الوظيفة رقم 4 لأكثر من ثانيتين لدخول صفحة تعيين الوظيفة، اضغط على مفتاح الاستفسار رقم 2 أو رقم 3 لمدة 0,1 إلى 2 ثانية لتحديد الوظيفة،وبعد تحويل الصفحة إلى صفحة إعداد الوظيفة المطلوبة، كلمة الوظيفة المقابلة تملأ.
2اضغط على مفتاح التأكيد 4 لمدة 0.1 إلى 2 ثانية لدخول صفحة إعداد الدالة المختارة.ثم الكلمة "المهمة المختارة" تضيء والقيمة إلى اليسار من الكلمة "المهمة المختارة" تضيء.
3اضغط على المفتاح 4 لمدة 0.1 إلى 2 ثانية لدخول صفحة إعداد الوظيفة المختارة.الكلمة "وظيفة" سوف تضيء وقيمة الوظيفة المختارة سوف تملأ إلى اليسار من الكلمة "وظيفة".
4اضغط على المفتاح 1 لمدة 0.1 إلى 2 ثانية أو أكثر، سيتم تعيين الوظيفة بنجاح.وستخرج الوظيفة من صفحة إعداد الوظيفة وتعود إلى صفحة العرض الرئيسية (أو يمكن تركها غير مفتوحة والانتظار لمدة تصل إلى 30 ثانية قبل القفز مرة أخرى إلى صفحة العرض الرئيسية
