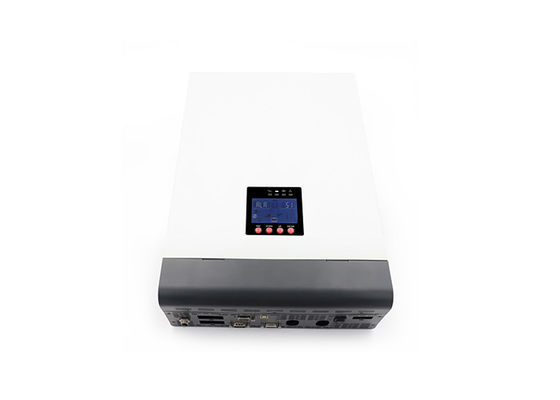

عدة وظائف عداد الطاقة الاحتياطي المنزلي شاشة LCD 3000VA 24V عداد الطاقة الشمسية التلقائية مع نظام ذكي
مقدمة المنتج
هذا عبارة عن عاكس و شاحن متعدد الوظائف يجمع بين وظائف عاكس و شاحن شمسي و شاحن بطارية، مما يوفر دعم طاقة محمول لا يتوقف.يقدم شاشة LCD الشاملة للمستخدمين عمليات زر قابلة للتكوين وسهلة الوصول إليها، مثل شحن البطارية ، والتيار ، وأولوية شاحن التيار المتردد / الشمسية ، والجهد المدخل المقبول بناءً على تطبيقات مختلفة.
الخصائص:
1عاكس موجات الجيب النقي
2. نطاق الجهد المدخل قابلة للتكوين عن طريق إعداد LCD
3التشغيل البطارية تشغيل التيار وفقا للتطبيق من خلال إعداد LCD
4. يمكن تكوين أولوية شاحن التيار المتردد / الشمسية عبر إعداد LCD
5متوافق مع التيار الكهربائي أو طاقة المولدات
6إعادة التشغيل التلقائي عند استرداد التيار المتردد
7الحماية من الإفراط في الحمل / الإفراط في الحرارة / الدوائر القصيرة
8تصميم شاحن بطارية ذكي لتحسين أداء البطارية
9وظيفة البدء البارد
التطبيق:
يمكن استخدام هذا المحول لتشغيل مجموعة واسعة من الأجهزة في بيئة المنزل أو المكتب.
العملية:
1تشغيل / إيقاف
بمجرد تثبيت الجهاز بشكل صحيح والبطارية متصلة بشكل آمن، ببساطة اضغط على مفتاح تشغيل / إيقاف (موقع على غلاف الجهاز) لتشغيل الجهاز.
2. العرض
يقع لوحة التشغيل والعرض الموضحة في الرسم البياني على اللوحة الأمامية للمحول. وهي تتكون من أربعة مؤشرات وأربعة مفاتيح وظيفة وشاشة عرض LCD.تستخدم لإظهار حالة التشغيل وعرض معلومات الطاقة المدخلة / الخارجة.
3وظيفة الزر:
إعداد الوظيفة:اضغط واحتفظ بمفتاح إعداد الوظيفة (الرقم 4) على الشاشة لمدة 2 ثانية على الأقل لدخول صفحة إعداد الوظيفة.استخدم المفتاح الثاني أو الثالث للتمرير لأعلى أو لأسفل واختيار صفحة الإعدادات المطلوبة.
زر الإعداد:في صفحة إعداد الوظيفة، الضغط على المفتاح الأول لمدة 0.1 إلى 2 ثانية يؤكد الخيار المحدد.
زر تحويل الصفحة:الضغط على المفتاح الثاني أو الثالث لمدة 0.1 ثانية أو أكثر على أي صفحة سيؤدي إلى التمرير يسارا أو يمينا.
4وظيفة مؤشر LED:
يمكن تقسيم شاشة LCD إلى: عرض الرموز ، وعرض القيمة العددية ومنطقة تعيين الوظيفة ، ومنطقة عرض وضع التشغيل.
1يظهر الرسم البياني الحمل والبطارية الحمل و سعة البطارية، كل مربع يمثل 25٪ من السعة، وسوف رمز الحمل يلمع عندما يتم زيادة الحمل على العاكس،وسوف رمز البطارية يلمع عندما تكون سعة البطارية منخفضة جدا أو البطارية غير متصلة. 2.
2. رمز البزر يظهر ما إذا كان البزر خفيف أو لا، في ظل الظروف العادية، لا يتم عرض الرمز؛ في أي وضع، يضع البرنامج الخلفي MUTE ON، يدخل المحول إلى حالة خفيفة،وسيتم عرض رمز إيقاف الصفارة.
3عند الدخول إلى قائمة الإعداد، سوف تضيء رمز الإعداد، وإلا لن يتم عرض الرمز.
4يتم عرض رمز الخطأ فقط في وضع الخطأ، لا يتم عرض الرمز في الحالات الأخرى.
منطقة العرض الرقمي وتعيين الوظائف:
1في وضع تعيين غير وظيفي، هذه المنطقة تعرض المعلومات المتعلقة المحول. وضع عادي يعرض معلومات الإخراج، تشغيل مفتاح الاستفسار صعودا وهبوطا (مفتاح رقم 2 أو رقم 3) (3 اضغطة: لا.2) لعرض الجهد المدخل والجهد الخارجي، تردد المدخلات وتردد الإخراجات، وجهد البطارية والتيار، وجهد الكهروضوئي والتيار الكهروضوئي، وجهد الكهروضوئي والطاقة، وجهد الخروج وجهد الخروج، وجهد الخروج الظاهري وجهد الخروج،نسبة الحمل وجهد الخروج، إصدار البرنامج وغيرها من المعلومات ذات الصلة وضع الخطأ يعرض رمز الخطأ.
2في صفحة إعداد الوظيفة ، يمكن تعيين فولتجة الإخراج (OPU) ، نقطة إيقاف البطارية منخفضة الجهد (EOd) ، وما إلى ذلك عن طريق تشغيل مفتاح إعداد الوظيفة ومفاتيح الاستفسار صعودا وهبوطا.
منطقة عرض وضع العمل:
بعد 4 ثوان من تشغيل الطاقة ، تظهر منطقة العرض هذه بشكل رئيسي وضع عمل المحول. على سبيل المثال: وضع الاستعداد ، وضع الشبكة ، وضع البطارية ، وضع الخطأ.
تعليمات السلامة:
1تحذير - لتقليل خطر الإصابة، قم بشحن بطاريات الحمض الرصاص فقط. قد تنفجر أنواع أخرى من البطاريات، مما يسبب الإصابة والتلف.
2لا تفكك الجهاز. عندما تكون هناك حاجة إلى خدمة أو إصلاح ، خذها إلى مركز خدمة مؤهل. قد يؤدي الخدمة غير الصحيحة إلى خطر الصدمة الكهربائية أو الحريق.
3لتقليل خطر الصدمة الكهربائية، قم بفصل جميع الأسلاك الكهربائية قبل إجراء أي صيانة أو تنظيف. لن يقلل إيقاف تشغيل الوحدة من هذا الخطر.
4تحذير - يجب أن يقوم المثبتين المؤهلين فقط بتثبيت الوحدة مع البطاريات.
5لا تشحن البطارية المجمدة أبداً
6لتحسين تشغيل المحول / الشاحن ، من المهم اختيار حجم الكابل المناسب وفقًا للمواصفات المطلوبة من المهم تشغيل المحول / الشاحن بشكل صحيح.
7.كن حذراً جداً عند استخدام الأدوات المعدنية على البطاريات أو حولها. يمكن أن تؤدي إسقاط الأدوات إلى إشعال الشرارة أو قطع قصير في البطارية أو المكونات الكهربائية الأخرى وقد يؤدي إلى انفجار.
8لقطع اتصال محطات التيار المتردد أو المتردد، اتبع إجراءات التثبيت عن كثب. الرجوع إلى قسم التثبيت من هذا الدليل لمزيد من التفاصيل.
9يتم توفير فيوز 150A لحماية التيار الزائد من مصدر الطاقة في البطارية.
10تعليمات التأرجح - يجب توصيل هذا المحول / الشاحن بنظام سلكي مؤقت. عند تثبيت هذا المحول ، تأكد من الامتثال للمتطلبات واللوائح المحلية.
11.لا تتسبب في اختصار مخرجات التيار المتردد ومدخلات التيار المتردد.لا تربط مدخلات التيار المتردد بقطع قصير للطاقة
