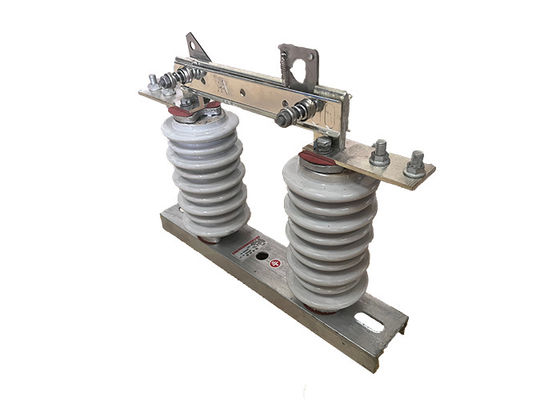

1000A 12kV-36kV خارجية الكهربائية عصا الزناد مفاتيح فاصل سهلة التثبيت الخط الجوي فاصل

1000A 12kV-36kV خارجية الكهربائية عصا الزناد مفاتيح فاصل سهلة التثبيت الخط الجوي فاصل

وصف المنتج:

مفتاح التقطيع الخارجي هو نوع من الأدوات المحمولة المستخدمة في صناعة الكهرباء لفتح وإغلاق مفاتيح التقطيع على خطوط التوزيع الجوية.إنها أداة متعددة الاستخدامات وخفيفة الوزن مصممة ليتم تشغيلها من قبل شخص واحد، مما يسهل استخدامها ومناورة.
يتكون منفصل العصا الكهربائية من قطب من الألياف الزجاجية التلسكوبي، والذي يمكن تمديده للوصول إلى مفتاح الفصل، ومجموعة من المرفقات القابلة للتبادل،التي تسمح للمستخدم بتنفيذ مجموعة متنوعة من المهام، مثل فتح أو إغلاق المفاتيح وإجراء عمليات فحص بصري.
The disconnector is designed to provide a safe and efficient means of opening and closing disconnect switches on overhead distribution lines without the need for manual contact with energized equipmentكما تم تصميمه ليتحمل الظروف البيئية القاسية، مثل الرياح القوية والمطر والثلوج، مما يجعله مناسبًا للاستخدام في البيئات الخارجية.

الهيكل:

المنتج الموصوف يتكون من قاعدة (لوحة) ، وعازل القطب، والجزء الموصل، وجهاز القفل.يتم تثبيت السكين على رأس سكين الاتصال الديناميكية من خلال المسامير ويتم توصيلها بشكل منفصل مع رأس الاتصال الثابتةيتم الحفاظ على كل جانب في حالة اتصال جيدة عن طريق ضغط ربيع الضغط. السكين هو نوع شكل فتحة،والذي يزيد من سطح تبديد الحرارة ويقلل من ارتفاع درجة الحرارةهذا يسهم في قوة السكين الميكانيكية ويجعلها مستقرة ديناميكياً حرارياً ضد الدوائر القصيرة.
تشكل أجزاء القفل المتداخلة المثبتة في الطرف غير الدوار من سكين الاتصال وخطاف القفل الثابت على الاتصال الثابت جهاز القفل الافتتاحي. عندما يتم إغلاق الفرامل ،الجهاز يُغلق نفسه، حتى لا تسقط سكينة الفرامل بسبب وزنها الخاص أو عمل الطاقة الكهربائية، والتي يمكن أن تسبب فتح الفرامل دون سبب.
يستخدم هذا المنتج عادة في أنظمة نقل وتوزيع الكهرباء ويلعب دورا حاسما في ضمان العمل السليم للشبكة الكهربائية.يجب اتباع إجراءات السلامة المناسبة عند العمل مع هذه المفاتيح، ويجب أن يسمح فقط للموظفين المؤهلين والتدريب على تشغيلهم وصيانتهم.

العملية:

1 التحضير:قبل تشغيل المفتاح ، يجب إزالة الطاقة من الدائرة وتعليقها بشكل صحيح لمنع أي مخاطر كهربائية. يجب فحص المفتاح بحثًا عن أي علامات على التلف أو التآكل.
2 إغلاق المفتاح:لإغلاق المفتاح ، يقوم المشغل يدوياً أو عن بعد بنقل مقبض المفتاح أو رافعة التحكم إلى الموقف المغلق. وهذا يربط الدائرة بمصدر الطاقة ،يسمح للتيار بالتدفق عبر الدائرة.
3 فتح المفتاح:لفتح المفتاح ، يقوم المشغل يدوياً أو عن بعد بنقل مقبض المفتاح أو رافعة التحكم إلى الموقف المفتوح. هذا يقطع الدوائر عن مصدر الطاقة ،مقاطعة تدفق التيار.
4 إدارة القوس:عندما يتم فتح المفتاح، قد يحدث قوس كهربائي بين الاتصالات، والتي يمكن أن تكون خطيرة وتسبب تلف المفتاح.يمكن تجهيز المفتاح بأجهزة مثل قوس القوس أو ملفات التفجير.
5 السلامة:يجب على مشغلي مفاتيح انقطاع الجهد العالي اتباع إجراءات السلامة المناسبة لمنع المخاطر الكهربائية. وهذا قد يشمل ارتداء معدات حماية شخصية، والعمل في فرق،و بعد إجراءات القفل / التسمية.

الخصائص:

1تصنيف الجهد العالي: تم تصميم مفاتيح عزل الجهد العالي لتحمل مستويات عالية من الجهد ، عادة ما تتراوح من عدة آلاف فولت إلى عدة مئات الآلاف من فولت.
2البناء القوي: عادة ما تكون مفاتيح العزل عالية الجهد مصنوعة من مواد مقاومة للغاية للقوس الكهربائي والتهاب وغيرها من أشكال التلف ، مثل الخزف أو البوليمر.
3قوسات القوس: تم تصميم العديد من مفاتيح العزل عالية الجهد مع قوسات القوس ، والتي تساعد على إبعاد الحرارة الناتجة عن القوس الكهربائي ومنع تلف المفتاح.
4مفتاح الأرض: يتم تجهيز بعض مفاتيح عزل الجهد العالي بمفتاح الأرض ، والذي يوفر مستوى إضافي من السلامة عن طريق تأسيس الجزء المعزول من الدائرة.
5آلية القفل: لمنع الإغلاق العرضي للفتاح أثناء إجراء أعمال الصيانة.يتم تجهيز العديد من مفاتيح عزل الجهد العالي بآلية قفل منع إغلاق المفتاح حتى يتم اتباع جميع إجراءات السلامة.
6مؤشرات بصرية: يمكن أن تتضمن مفاتيح عزل الجهد العالي مؤشرات بصرية ، مثل الأضواء أو الأعلام ،التي توفر إشارة واضحة على ما إذا كان التبديل في وضع مفتوح أو مغلق.
