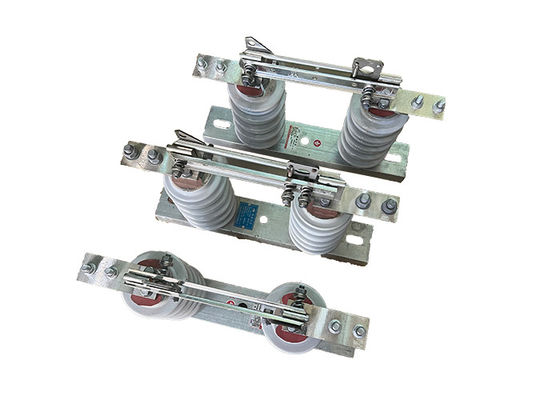

مفتاح فك التوتر العالي GW9-10 سلسلة 1250A مفك الاضواء المستخدم مع مفك الدوائر للخارج
وصف المنتج:
مفتاح فك التوتر العالي GW9-10 هو مفتاح كهربائي محمول عالي الجهد يستخدم لعزل الدوائر الكهربائية لأغراض الصيانة والإصلاح.يستخدم عادة في أنظمة نقل وتوزيع الطاقة المتوسطة إلى عالية الجهد.
تم تصميم العزل الكهربائي لـ Loadbuster ليكون محمولاً ويمكن نقله بسهولة إلى المكان الذي تحتاجه.عادة ما تتراوح من بضعة كيلو فولت إلى عدة مئات من كيلو فولت.
يستخدم المفتاح لعزل قسم من نظام الطاقة لأغراض الصيانة أو الإصلاح. لديه مؤشرات بصرية تظهر ما إذا كان المفتاح مفتوحًا أو مغلقًا ،مما يسهل على المشغلين معرفة حالة الدائرة.
يمكن استخدام عازل الكهرباء Loadbuster لمجموعة واسعة من التطبيقات ، بما في ذلك تبديل وتعزيل الدوائر ، وكذلك لتعزيل الأراضي وإزالة الطاقة من المعدات.تم تصميمها مع عناصر السلامة لحماية المشغلين من المخاطر الكهربائية، مثل مواد عازلة تمنع الاتصال العرضي مع الأجزاء الحية.
من السهل استخدام المفتاح ويتطلب تدريبًا ضئيلًا للتشغيل. يحتوي على شفرات قابلة للتبديل ويمكن استبدالها بسهولة ، مما يسمح بمزيد من المرونة والتنوع.
التطبيق:
1 عزل المحطة الفرعية:في المحطة الفرعية، تستخدم مفاتيح فاصل الجهد العالي لقطع الاتصال بين المحولات ومفاصلات الدوائر وغيرها من المعدات من نظام الطاقة للصيانة أو الإصلاح.
2 عزل خطوط النقل:تستخدم مفاتيح قطع التوتر العالي لعزل أجزاء من خطوط نقل عالية الجهد للصيانة أو الإصلاح أو لمنع تدفق الطاقة أثناء حالات الطوارئ.
3 تحويل بنك المكثفات:في أنظمة الطاقة التي تحتوي على بنوك مكثفات ، يتم استخدام مفاتيح فاصل الجهد العالي لفصل بنك مكثفات من نظام الطاقة للصيانة أو الإصلاح.
4 إزالة الحمولة:في حالة الحمل الزائد أو أي حالة طوارئ أخرى ، يمكن استخدام مفاتيح فاصل الجهد العالي لتخفيض الحمل عن طريق فصل أجزاء معينة من نظام الطاقة.
5 عزل الخطأ:يتم استخدام مفاتيح فك الجهد العالي لعزل الأقسام المعطلة لنظام الطاقة لمنع تلف المعدات وضمان استمرارية إمدادات الطاقة.
الشروط:
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
