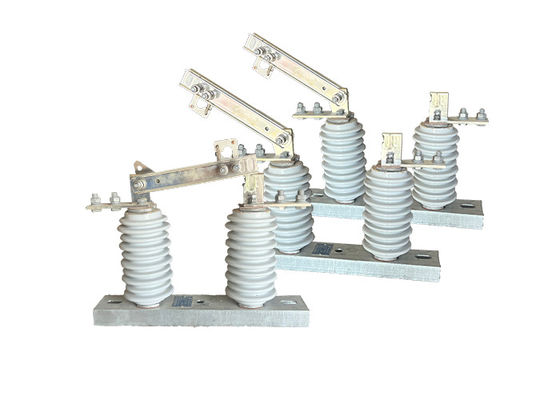

محول AC Power Outdoor Disconnector Switch GW9 Series Single Phase Middle Voltage Porcelain Overhead Line Disconnect Switch (مفتاح انفصال الطاقة المترددة للخارج من سلسلة GW9)
وصف المنتج:
جهاز GW9-10 هو نوع من الأجهزة المحمولة المستخدمة لعزل وتعليق خطوط التوزيع الكهربائية لأغراض الصيانة أو الإصلاح أو الطوارئ.انها أداة متعددة الاستخدامات يمكن استخدامها في مجموعة متنوعة من التطبيقات، بما في ذلك خطوط التوزيع الجوية والمحطات الفرعية والمرافق الصناعية.
مفتاح القطع الخارجي مصمم ليتم تشغيله من قبل شخص واحد، مما يسهل الاستخدام والمناورة.يمكن تمديدها للوصول إلى المعدات الكهربائية، ومجموعة من المرفقات القابلة للتبادل ، والتي تسمح للمستخدم بتنفيذ مجموعة متنوعة من المهام ، مثل فتح أو إغلاق المفاتيح وتوصيلات الأرض.
تم تصميم مفتاح فاصل الخارج لتوفير انقطاع مرئي في الدائرة الكهربائية ، مما يساعد على الحماية من الاتصال العرضي مع المعدات المزودة بالطاقة.كما صممت لتحمل ظروف بيئية قاسية، مثل الرياح القوية والمطر والثلوج، مما يجعلها مناسبة للاستخدام في البيئات الخارجية.
الخصائص:
1تصنيف الجهد العالي: تم تصميم مفاتيح عزل الجهد العالي لتحمل مستويات عالية من الجهد ، عادة ما تتراوح من عدة آلاف فولت إلى عدة مئات الآلاف من فولت.
2البناء القوي: عادة ما تكون مفاتيح العزل عالية الجهد مصنوعة من مواد مقاومة للغاية للقوس الكهربائي والتهاب وغيرها من أشكال التلف ، مثل الخزف أو البوليمر.
3قوسات القوس: تم تصميم العديد من مفاتيح العزل عالية الجهد مع قوسات القوس ، والتي تساعد على إبعاد الحرارة الناتجة عن القوس الكهربائي ومنع تلف المفتاح.
4مفتاح الأرض: يتم تجهيز بعض مفاتيح عزل الجهد العالي بمفتاح الأرض ، والذي يوفر مستوى إضافي من السلامة عن طريق تأسيس الجزء المعزول من الدائرة.
5آلية القفل: لمنع الإغلاق العرضي للفتاح أثناء إجراء أعمال الصيانة.يتم تجهيز العديد من مفاتيح عزل الجهد العالي بآلية قفل منع إغلاق المفتاح حتى يتم اتباع جميع إجراءات السلامة.
6مؤشرات بصرية: يمكن أن تتضمن مفاتيح عزل الجهد العالي مؤشرات بصرية ، مثل الأضواء أو الأعلام ،التي توفر إشارة واضحة على ما إذا كان التبديل في وضع مفتوح أو مغلق.
الوظيفة:
الوظيفة الرئيسية لمعزل كهربائي عالي الجهد هي توفير العزل الكهربائي بين موصل التيار المتردد عالي الجهد والهيكل الداعم ،ودعم وزن الموصلوهي مصممة لتحمل مستويات عالية من الجهد والتيار الكهربائي، وعادة ما تكون مصنوعة من مواد مقاومة للغاية للقوس الكهربائي والتآكل،مثل الخزف أو البوليمر.
العملية:
1التحضير: قبل تشغيل المفتاح، يجب إزالة الطاقة من الدائرة وتعليقها بشكل صحيح لمنع أي مخاطر كهربائية.يجب فحص المفتاح لاكتشاف أي علامات على تلف أو ارتداء.
2إغلاق المفتاح: لإغلاق المفتاح ، يقوم المشغل بتحريك مقبض المفتاح أو رافعة التحكم يدويًا أو عن بعد إلى الموقف المغلق. وهذا يربط الدائرة بمصدر الطاقة ،يسمح للتيار بالتدفق عبر الدائرة.
3فتح المفتاح: لفتح المفتاح ، يقوم المشغل بتحريك مقبض المفتاح أو رافعة التحكم يدويًا أو عن بعد إلى الموقف المفتوح. هذا يقطع الاتصال بين الدائرة ومصدر الطاقة ،مقاطعة تدفق التيار.
4إدارة القوس: عندما يتم فتح المفتاح، قد يحدث قوس كهربائي بين الاتصالات، والتي يمكن أن تكون خطيرة وتسبب تلف المفتاح. لإدارة القوس،يمكن تجهيز المفتاح بأجهزة مثل قوس القوس أو ملفات التفجير.
5السلامة: يجب على مشغلي مفاتيح انقطاع الجهد العالي اتباع إجراءات السلامة المناسبة لمنع المخاطر الكهربائية. قد يشمل ذلك ارتداء معدات الحماية الشخصية، والعمل في فرق،و بعد إجراءات القفل / التسمية.
1عزل الدائرة: يتم استخدام مفاتيح عزل الجهد العالي لعزل قسم من الدائرة عالية الجهد لأغراض الصيانة أو الإصلاح أو الاختبار.يمكن فصل القسم بشكل فعال عن بقية النظام، مما يسمح للعمل أن يتم بأمان.
2تحويل الحمل: يمكن استخدام مفاتيح عزل الجهد العالي كمفاتيح الحمل للسيطرة على تدفق الطاقة الكهربائية في الدائرة.فهي مفيدة بشكل خاص في الحالات التي يكون فيها الحمل صغيرًا نسبيًا ولا يحتاج إلى مفكّك دائرة أو فيوز.
3حماية الخط العلوي: غالبًا ما يتم تثبيت مفاتيح عزل الجهد العالي على خطوط الكهرباء العلوية لتوفير الحماية من ضربات البرق والاضطرابات الكهربائية الأخرى.عن طريق عزل جزء من الخط، يمكن أن يساعد المفتاح في منع تلف المعدات وتقليل خطر انقطاع الكهرباء.
4حماية المحول: يتم استخدام مفاتيح عزل الجهد العالي أيضًا لحماية المحولات عن طريق عزلها عن الشبكة الكهربائية في حالة وجود خطأ أو زيادة في الحمل.يمكن فصل المحول عن الشبكة، منع تلف المحول وغيره من المعدات.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
