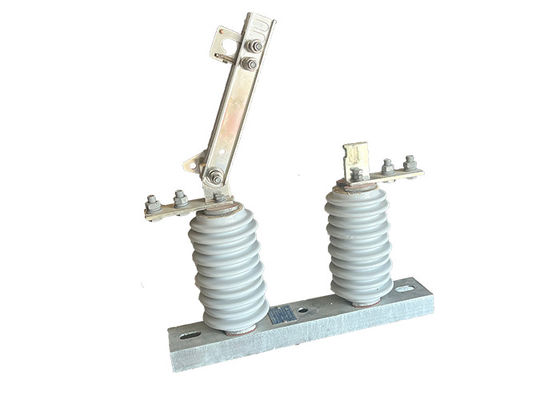

تحميل تلقائي مفتاح فاصل خارجية GW9 سلسلة واحد المرحلة عالية الجهد البورسلين مفاتيح فاصل

تحميل تلقائي مفتاح فاصل خارجية GW9 سلسلة واحد المرحلة عالية الجهد البورسلين مفاتيح فاصل

وصف المنتج:

مفتاح القطع الخارجي هو نوع من المفاتيح الكهربائية المستخدمة في أنظمة الطاقة لعزل الدائرة من بقية النظام لأغراض الصيانة أو السلامة.يشير مصطلح "عمودي" إلى توجيه العزل، والتي يتم تركيبها عموديا على هيكل دعم.

تُستخدم مفاتيح القطع الخارجية عادةً في أنظمة نقل وتوزيع الجهد العالي لعزل أقسام الشبكة لأعمال الصيانة أو الإصلاح.وهي مصممة للتعامل مع الكهرباء العالية والتيارات وغالبا ما يتم تثبيتها في أماكن خارجية.

عادة ما تتكون مفاتيح القطع الخارجية من مجموعة من الاتصالات الثابتة والمتحركة التي تفصلها فجوة هوائية. عندما يكون المفتاح في الموقف المغلق ،الاتصالات في اتصال مع بعضها البعض، مما يسمح للتيار أن يتدفق من خلال الدائرة. عندما يتم فتح العزل، يتم فصل الاتصالات،مقاطعة تدفق التيار من خلال الدائرة وعزله من بقية النظام.

مفاتيح القطع الخارجية هي مكون مهم لسلامة نظام الطاقة وموثوقيتها وهي مصممة للعمل في مجموعة متنوعة من الظروف البيئية.غالبًا ما يخضعون لمتطلبات اختبار وتصديق صارمة لضمان استيفائهم لمعايير الصناعة للأداء والسلامة.

الوظيفة:

الوظيفة الرئيسية لمعزل كهربائي عالي الجهد هي توفير العزل الكهربائي بين موصل التيار المتردد عالي الجهد والهيكل الداعم ،ودعم وزن الموصلوهي مصممة لتحمل مستويات عالية من الجهد والتيار الكهربائي، وعادة ما تكون مصنوعة من مواد مقاومة للغاية للقوس الكهربائي والتآكل،مثل الخزف أو البوليمر.

الهيكل:

يتكون هذا المنتج من القاعدة (الصفيحة) ، عازل القطب، الجزء الموصل وجهاز القفل. يتم تثبيت نهاية واحدة من السكين على رأس السكين الديناميكي للاتصال من خلال المسامير،والنهاية الأخرى من السكين متصلة بشكل منفصل مع رأس الاتصال الثابت، ويتم الحفاظ على كل جانب في حالة اتصال جيدة من خلال ضغط ربيع الضغط. كل سكين هو نوع الشكل فتحة، والتي لا تزيد فقط من سطح تبديد الحرارة من السكين،ولكن أيضاً تساعد على الحد من ارتفاع درجة الحرارة، وتحسين القوة الميكانيكية للسكين، مما يجعل الاستقرار الحراري الديناميكي ضد الدائرة القصيرة.تشكل أجزاء القفل المتداخلة المثبتة في الطرف غير الدوار من سكين الاتصال وخطاف القفل الثابت على الاتصال الثابت جهاز القفل الافتتاحي، والتي تُغلق ذاتياً عند إغلاق الفرامل، بحيث لا تسقط سكينة الفرامل من تلقاء نفسها بسبب وزنها أو بسبب تأثير الطاقة الكهربائية،مما أدى إلى فتح الفرامل دون سبب.

التطبيق:

1عزل الدوائر: تستخدم عازلات الكهرباء عالية الجهد في المقام الأول لعزل أجزاء من نظام الطاقة لأعمال الصيانة أو الإصلاح.هذا يسمح للعمال للعمل بأمان على الدائرة المعزولة دون خطر الصدمة الكهربائية أو غيرها من المخاطر الكهربائية.

2السلامة: كما تستخدم عازلات الكهرباء عالية الجهد كجهاز سلامة لحماية العمال والجمهور من المخاطر الكهربائية.العازلات الكهربائية عالية الجهد تمنع الاتصال العرضي بالأجزاء الحية للنظام وتقلل من خطر الحوادث الكهربائية.

3حماية الأخطاء: يمكن استخدام عازلات الكهرباء عالية الجهد أيضًا لحماية نظام الطاقة من الأخطاء ، مثل الاختصارات والحمل الزائد.العزل الكهربائي عالية الجهد يمنع الخطأ من الانتشار إلى أجزاء أخرى من النظام وتسبب المزيد من الأضرار.

4التبديل: يمكن استخدام العازلات الكهربائية عالية الجهد كجهاز التبديل للسيطرة على تدفق الطاقة في النظام.يمكن توجيه تدفق الطاقة إلى أجزاء مختلفة من النظام حسب الحاجة.

5الاختبار: يمكن استخدام عازلات الكهرباء عالية الجهد لأغراض الاختبار ، مثل قياس الجهد أو التيار في الدائرة ، أو اختبار أداء المكونات الأخرى في النظام.

الحالة:

1الحد الأقصى للارتفاع في المنطقة المحددة لا يتجاوز 1000 متر فوق مستوى سطح البحر. هذا الحد من الارتفاع ذو صلة بتثبيت وتشغيل المعدات.

2درجة حرارة الهواء المحيط لها حدود معينة. يجب ألا تتجاوز الحد الأقصى لدرجة الحرارة +40 درجة مئوية، ويمكن أن تختلف الحد الأدنى لدرجة الحرارة اعتمادا على المنطقة المحددة. في المناطق العامة،يجب ألا تنخفض درجة الحرارة الأدنى إلى أقل من -30 درجة مئوية، بينما في مناطق باراموس، لا ينبغي أن تنخفض إلى أقل من -40 درجة مئوية.

3يجب أن لا يتجاوز ضغط الرياح 700 باسكال (با) ، مما يتوافق مع سرعة الرياح التي تبلغ حوالي 34 مترا في الثانية.هذا الحد يضمن أن المعدات يمكن أن تتحمل قوة الرياح دون المساس بوظائفها أو سلامة الهيكل.

4يجب أن لا تتجاوز شدة الزلزال 8 درجات. هذا يشير إلى أقصى شدة للنشاط الزلزالي التي يمكن للمعدات تحملها دون أن تتلف.قد يعتمد المقياس المحدد المستخدم لقياس شدة الزلزال على المنطقة أو البلد.

5يجب أن تكون بيئة العمل خالية من الاهتزازات العنيفة المتكررة. هذا الشرط يضمن أن المعدات تظل مستقرة وتعمل في ظل ظروف تشغيل طبيعية.الاهتزازات المفرطة يمكن أن تؤثر على أداء وعمر العزل.

6يجب تركيب عازلات النوع العادي في أماكن تبقى بعيدة عن الغازات والدخان والترسبات الكيميائية والضباب المملح والغبار والمواد المتفجرة أو التآكلية الأخرى.هذه المواد يمكن أن يكون لها آثار ضارة على العزل والقدرات التوصيلية للمعزل، مما قد يضع أدائها وسلامتها في خطر.

7تم تصميم عازلات النوع المقاوم للتلوث لاستخدامها في المناطق ذات التلوث الشديد.يجب ألا يكون هناك وجود للمواد المتفجرة أو المواد التي يمكن أن تسبب الحريقهذا الشرط يضمن أن العازل يبقى آمنًا وفعاليًا على الرغم من الظروف البيئية الصعبة.

المعلمات التقنية:
