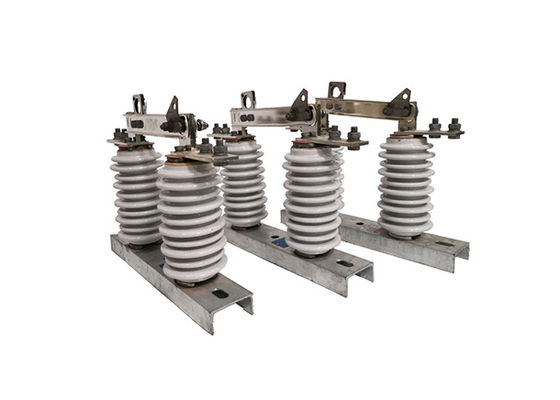

مفتاح مفصل للخارج GW9-10/630A DC التيار الكهربائي عالي الجهد عزل الفورسلين مفصل
وصف المنتج:
GW9-10/630مفتاح القطع الخارجيهي قطعة من المعدات الكهربائية المستخدمة في أنظمة نقل وتوزيع الطاقة لعزل قسم من الشبكة الكهربائية لأعمال الصيانة أو الإصلاح.عادة ما يتم تثبيته على خطوط الكهرباء عالية الجهد أو في المحطات الفرعية ويستخدم لقطع تدفق الكهرباء إلى جزء معين من الشبكة.
العملية:
GW9-10/630مفتاح القطع الخارجييفصل الجزء الموصل عن القاعدة باستخدام عازل لضمان مسافة عزل عمل طبيعية ويقوم بتثبيت الجزء الموصل والعازل والقاعدة كجهاز تحويل متكامل.عندما يكون في وضع مفتوح، هناك فجوة مرئية ومسافة عزل كسر مناسبة لتحمل الجهد العامل العادي. عندما يكون في وضع مغلق،يمكن أن تحمل بشكل موثوق التيار العادي للعمل وتيار الخطأ للاختصارنظرا لوجود جهاز إطفاء قوس مخصص، فإنه يمكن استخدامها فقط لتبديل الدوائر مع الجهد ولكن بدون حمولة.يتم تنفيذ عمليات فتح وإغلاق باستخدام خطاف عازل لسحب أو دفع الثقب الدائري في القفل، مما يسبب انفصال خطاف القفل الديناميكي والانخراط مع خطاف القفل الثابت.
التطبيق:
GW9-10/630مفتاح التقطيع الخارجي هو في تشغيل وصيانة خطوط نقل الطاقة الجوية.هذه الخطوط تحمل الكهرباء عالية الجهد على مسافات طويلة ويتم تركيبها عادة على أبراج معدنية طويلة أو أعمدة.
لأداء أعمال الصيانة أو الإصلاح على خط نقل جوي، فمن الضروري لعزل قسم الخط حيث يتم العمل.هنا حيث تأتي مفاتيح انقطاع عالية الجهد في الخارجيمكن تثبيت مفتاح على الخط في كل نهاية من القطاع الذي سيتم العمل عليه ، مما يسمح بتقطيع القطاع عن بقية الخط.
على سبيل المثال، إذا كان طاقم إصلاح يحتاج إلى استبدال قسم متضرر من الموصل على خط نقل جوي،سوف يفتحون أولاً مفاتيح فاصل الطاقة العالية في الطرفين من القسم الذي سيتم العمل عليههذا سيعزل القسم عن بقية الخط، مما يسمح للعمل في إصلاح أن يتم بأمان.
بمجرد الانتهاء من أعمال الإصلاح، يمكن إغلاق المفاتيح لاستعادة تدفق الطاقة إلى القسم المصلح من الخط.يمكن أيضا استخدام المفاتيح لعزل أقسام من الخط خلال الصيانة الروتينية أو التفتيشأو في حالة وجود خطأ أو حالة طوارئ.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
