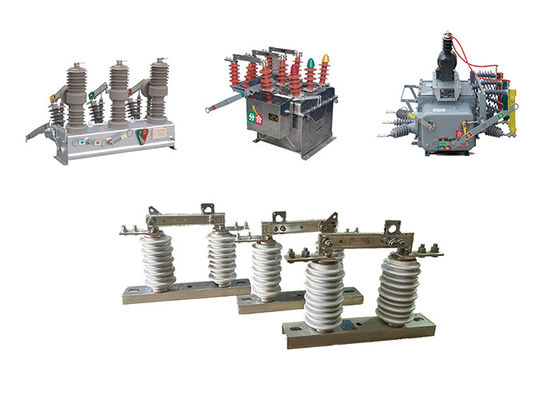

مفتاح فاصل الخارجي السيراميكي 1000A لون رمادي للكسر أو الاتصال يستخدم مع مفصل الدوائر الفراغية الخارجي
وصف المنتج:
في الواقع ، يتم استخدام مفاتيح القطع الخارجية في أنظمة نقل وتوزيع الطاقة عالية الجهد لقطع الدوائر من مصادر الطاقة الخاصة بها لأغراض الصيانة أو الإصلاح.أنها توفر وسيلة لعزل الدائرة من مصدر الطاقةيسمح للعمال بتنفيذ مهامهم بأمان دون خطر الصدمة الكهربائية.
تشغيل مفاتيح القطع الخارجية تنطوي على قطب دوار يتحكم في فتح وإغلاق شفرة المفتاح أو الاتصال.الشفرة يمكن أن يتم إشراكها أو فكها، وبالتالي توصيل أو فصل الدائرة. تسمح هذه الآلية لإشارة يدوية ومرئية لحالة المفتاح.
لضمان سلامة المشغل ، عادة ما يتم صنع قطب مفتاح القطع من مادة غير موصلة ، مثل الألياف الزجاجية أو المواد المركبة ،التي توفر العزل ضد الجهد العالي الموجود في النظامهذا العزل يحمي المشغل من الصدمة الكهربائية عند تشغيل المفتاح.
تتوفر مفاتيح القطع الخارجية في تصاميم وأحجام مختلفة لاستيعاب الجهد المختلف والتصنيفات الحالية للدوائر التي تسيطر عليها.عادة ما يتم تركيبها على أعمدة أو هياكل في البيئات الخارجية، حيث يمكن الوصول إليها بسهولة وتشغيلها.مفاتيح القطع تساهم في السلامة والموثوقية العامة للنظام الكهربائي من خلال توفير وسيلة العزل والحماية.
الخصائص:
1العزل: يستخدم المفتاح لعزل مرحلة واحدة من نظام الطاقة لأغراض الصيانة أو الإصلاح.
2تصنيف الجهد العالي: تم تصميم هذه المفاتيح للتعامل مع مستويات الجهد العالي ، والتي تتراوح عادةً من بضع كيلو فولت إلى عدة مئات من كيلو فولت.
3التشغيل اليدوي: يتم تشغيل المفتاح يدويًا باستخدام عصا الخطاف أو رافعة. يجب تدريب المشغل على التشغيل الآمن للمفتاح.
4مؤشرات بصرية: بعض المفاتيح لديها مؤشرات بصرية تظهر ما إذا كان المفتاح مفتوحًا أو مغلقًا ، مما يسهل على المشغلين معرفة حالة الدائرة.
5المتانة: تم تصميم هذه المفاتيح لتحمل الظروف البيئية القاسية ، مثل درجات الحرارة الشديدة والرطوبة والمواد المآكلة.
6ميزات السلامة: تم تصميم المفتاح مع ميزات السلامة لحماية المشغلين من المخاطر الكهربائية ، مثل المواد العازلة التي تمنع الاتصال العرضي بالأجزاء الحية.
7الحجم المدمج: عادة ما تكون مفاتيح عزل الجهد العالي أحادية المرحلة صغيرة الحجم ويمكن تثبيتها في أماكن ضيقة.
الهيكل:
1جسد العازل الخزف: جسم العازل هو المكون الرئيسي للعازل ، وعادة ما يكون مصنوعًا من الخزف عالي القوة.وهي مصممة لتوفير العزل الكهربائي بين الموصل والهيكل الداعم، ويتم صناعته إلى الشكل والحجم المطلوبين.
2المكونات المعدنية النهائية: يتم ربط المكونات المعدنية النهائية بجسم العازل وتوفر وسيلة لربط العازل بالموصل والهيكل الداعم.عادة ما تكون مصنوعة من الصلب المغلف أو غيرها من المواد المقاومة للتآكل، ويمكن تصميمها مع ميزات خاصة مثل الشقوق أو المفاصل الكرة والمقبس لسهولة التثبيت.
3مركب الختم: يستخدم مركب الختم لإغلاق المفاصل بين جسم العازل ومكونات النهاية المعدنية ، مما يمنع الرطوبة والملوثات من دخول داخل العازل.
4الأجهزة: تستخدم الأجهزة مثل المسامير والمحار والغسالات لتثبيت الأجهزة المعدنية النهائية إلى جسم العازل والبنية الداعمة.
أغطية الارتباط: تستخدم أغطية الارتباط لحماية الارتباطات المعدنية من التآكل والتلف ، ويمكن أن تكون مصنوعة من البلاستيك أو مواد أخرى.
5الميزات الإضافية: اعتمادا على التطبيق المحدد، يمكن تصميم العازلات الكهربائية عالية الجهد من الخزف مع ميزات إضافية مثل الحواجز العازلة، والشرائح القوس،ومفاتيح الأرض لتحسين أدائها وسلامتها.
العملية:
1 التحضير:قبل تشغيل المفتاح ، يجب إزالة الطاقة من الدائرة وتعليقها بشكل صحيح لمنع أي مخاطر كهربائية. يجب فحص المفتاح بحثًا عن أي علامات على التلف أو التآكل.
2 إغلاق المفتاح:لإغلاق المفتاح ، يقوم المشغل يدوياً أو عن بعد بنقل مقبض المفتاح أو رافعة التحكم إلى الموقف المغلق. وهذا يربط الدائرة بمصدر الطاقة ،يسمح للتيار بالتدفق عبر الدائرة.
3 فتح المفتاح:لفتح المفتاح ، يقوم المشغل يدوياً أو عن بعد بنقل مقبض المفتاح أو رافعة التحكم إلى الموقف المفتوح. هذا يقطع الدوائر عن مصدر الطاقة ،مقاطعة تدفق التيار.
4 إدارة القوس:عندما يتم فتح المفتاح، قد يحدث قوس كهربائي بين الاتصالات، والتي يمكن أن تكون خطيرة وتسبب تلف المفتاح.يمكن تجهيز المفتاح بأجهزة مثل قوس القوس أو ملفات التفجير.
5 السلامة:يجب على مشغلي مفاتيح انقطاع الجهد العالي اتباع إجراءات السلامة المناسبة لمنع المخاطر الكهربائية. وهذا قد يشمل ارتداء معدات حماية شخصية، والعمل في فرق،و بعد إجراءات القفل / التسمية.
التطبيق:
عزل الدائرة: يتم استخدام مفاتيح عزل الجهد العالي لعزل قسم من الدائرة عالية الجهد لأغراض الصيانة أو الإصلاح أو الاختبار.يمكن فصل القسم بشكل فعال عن بقية النظام، مما يسمح للعمل أن يتم بأمان.
تحويل الحمل: يمكن استخدام مفاتيح العزل عالية الجهد كمفاتيح الحمل للسيطرة على تدفق الطاقة الكهربائية في الدائرة.فهي مفيدة بشكل خاص في الحالات التي يكون فيها الحمل صغيرًا نسبيًا ولا يحتاج إلى مفكّك دائرة أو فيوز.
حماية الخط السريع: غالبًا ما يتم تثبيت مفاتيح العزل عالية الجهد على خطوط الكهرباء السريعة لتوفير الحماية من ضربات البرق والاضطرابات الكهربائية الأخرى.عن طريق عزل جزء من الخط، يمكن أن يساعد المفتاح في منع تلف المعدات وتقليل خطر انقطاع الكهرباء.
حماية المحول: يتم استخدام مفاتيح عزل الجهد العالي أيضًا لحماية المحولات عن طريق عزلها عن الشبكة الكهربائية في حالة وجود خطأ أو زيادة في الحمل.يمكن فصل المحول عن الشبكة، منع تلف المحول وغيره من المعدات.
الحالة:
1الحد الأقصى للارتفاع في المنطقة المحددة لا يتجاوز 1000 متر فوق مستوى سطح البحر. هذا الحد من الارتفاع ذو صلة بتثبيت وتشغيل المعدات.
2درجة حرارة الهواء المحيط لها حدود معينة. يجب ألا تتجاوز الحد الأقصى لدرجة الحرارة +40 درجة مئوية، ويمكن أن تختلف الحد الأدنى لدرجة الحرارة اعتمادا على المنطقة المحددة. في المناطق العامة،يجب ألا تنخفض درجة الحرارة الأدنى إلى أقل من -30 درجة مئوية، بينما في مناطق باراموس، لا ينبغي أن تنخفض إلى أقل من -40 درجة مئوية.
3يجب أن لا يتجاوز ضغط الرياح 700 باسكال (با) ، مما يتوافق مع سرعة الرياح التي تبلغ حوالي 34 متر في الثانية.هذا الحد يضمن أن المعدات يمكن أن تتحمل قوة الرياح دون المساس بوظائفها أو سلامة الهيكل.
4يجب أن لا تتجاوز شدة الزلزال 8 درجات. هذا يشير إلى أقصى شدة للنشاط الزلزالي التي يمكن للمعدات تحملها دون أن تتلف.قد يعتمد المقياس المحدد المستخدم لقياس شدة الزلزال على المنطقة أو البلد.
5يجب أن تكون بيئة العمل خالية من الاهتزازات العنيفة المتكررة. هذا الشرط يضمن أن المعدات تظل مستقرة وتعمل في ظل ظروف تشغيل طبيعية.الاهتزازات المفرطة يمكن أن تؤثر على أداء وعمر العزل.
6يجب تركيب عازلات النوع العادي في أماكن تبقى بعيدة عن الغازات والدخان والترسبات الكيميائية والضباب المملح والغبار والمواد المتفجرة أو التآكلية الأخرى.هذه المواد يمكن أن يكون لها آثار ضارة على العزل والقدرات التوصيلية للمعزل، مما قد يضع أدائها وسلامتها في خطر.
7تم تصميم عازلات النوع المقاوم للتلوث لاستخدامها في المناطق ذات التلوث الشديد.يجب ألا يكون هناك وجود للمواد المتفجرة أو المواد التي يمكن أن تسبب الحريقهذا الشرط يضمن أن العازل يبقى آمنًا وفعاليًا على الرغم من الظروف البيئية الصعبة.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
