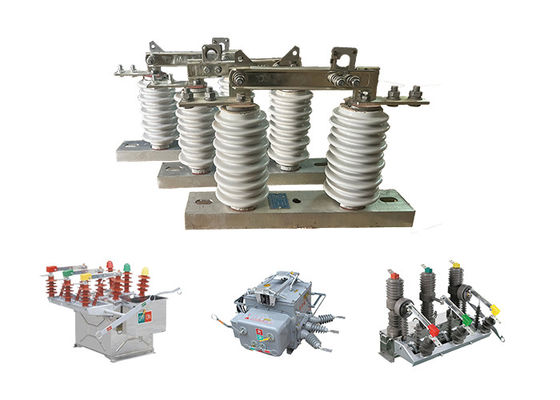

مفتاح القطع الكهربائي الخارجي للفصل والعزل مفتاح القطع السيراميكي والصلب عالي الجهد

مفتاح القطع الكهربائي الخارجي للفصل والعزل مفتاح القطع السيراميكي والصلب عالي الجهد

وصف المنتج:

مفتاح عزل الجهد العالي، المعروف أيضًا باسم مفتاح فصل أو مفتاح عزل، هو عنصر أساسي في أنظمة الطاقة عالية الجهد.إنه يخدم الغرض من فصل أو عزل قسم معين من الدائرة الكهربائية عن مصدر الطاقة.

الوظيفة الأساسية لمفتاح عزل الجهد العالي هي كسر الدائرة الكهربائية بشكل مادي ، مما يخلق فصل بين المعدات ومصدر الطاقة.هذا فصل العزل والعزل يسمح لموظفي الصيانة للعمل بأمان على المعدات دون خطر الصدمة الكهربائية.

على عكس مفك الدوائر الفراغية ، لا يوفر مفتاح العزل عالي الجهد قدرات إطفاء القوس.لم يتم تصميمه لقطع أو إطفاء الأقواس الكهربائية التي قد تحدث أثناء تبديل الدوائر أو ظروف الخطأ.

في أنظمة الطاقة عالية الجهد ، غالبًا ما يتم تنسيق مفتاح العزل عالية الجهد مع مفك الدوائر الفراغ.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يتم تشغيل عازل الفصل ليعزل الدائرة جسدياً ويشير بصريًا إلى الفصل.

يقوم مفتاح عزل الجهد العالي بدور حاسم في ضمان سلامة موظفي الصيانة. قبل أية أعمال صيانة على المعدات الكهربائية،يتم تشغيل عازل الفصل لفتح الدائرة وخلق فجوة هوائية مرئيةهذا الإجراء يؤكد أن المعدات معطلة وآمنة للأنشطة الصيانة.

التطبيق:

1مفاتيح القطع الخارجية هي مكونات أساسية في أنظمة نقل وتوزيع الطاقة،حيث أنها تسمح بعزل أجزاء محددة من الشبكة لأعمال الصيانة أو الإصلاحويمكن أيضا استخدامها لعزل أجزاء من الشبكة في حالة وجود خطأ أو حالة غير طبيعية أخرى.

2تم تصميم هذه المفاتيح للتعامل مع التوترات والتيارات العالية ، وعادة ما يتم بناؤها من مواد متينة وقوية مثل الفولاذ المقاوم للصدأ أو الألومنيوم أو النحاس.صممت لتتحمل الظروف البيئية القاسية، مثل درجات الحرارة القصوى والرياح العاتية والأمطار الغزيرة.

3هناك عدة أنواع من مفاتيح فك الجهد العالي ، بما في ذلك مفاتيح الكسر الهوائي ، ومفاتيح الغوص بالزيت ، ومفاتيح العزل الغازي. مفاتيح الكسر الهوائي هي النوع الأكثر شيوعاً ،ويعملون باستخدام مجموعة من الاتصالات التي تفصل جسديا عندما يتم فتح المفتاحعادة ما تستخدم المفاتيح المغمورة بالزيت في تطبيقات الجهد العالي وتملأ بالزيت لمنع القوس عند فتح المفتاح.المفاتيح المعزولة بالغاز تستخدم غاز هيكسفلوريد الكبريت لعزل اتصالات المفاتيح، مما يسمح بتصميمات مفاتيح أصغر وأكثر تكاملاً.

4يجب أن يتم تشغيل مفاتيح فصل التوتر العالي وصيانتها من قبل موظفين مؤهلين تلقوا التدريب المناسب. يجب اتباع إجراءات السلامة عند العمل مع هذه المفاتيح.بما في ذلك استخدام معدات حماية شخصية مناسبة واتباع إجراءات القفل / التسمية لمنع التشغيل العرضي للمعداتصيانة واختبار منتظمة لمفتاحات فك الجهد العالي مهمة أيضًا لضمان عملها بشكل صحيح وأنها آمنة للاستخدام.

مفتاح التقطيع الخارجي يفرق الجزء الموصل عن القاعدة باستخدام عازل لضمان مسافة عزل عمل طبيعية ويقوم بتثبيت الجزء الموصل ، عازل ،والقاعدة كجهاز تبديل متكاملعندما يكون في وضعية مفتوحة، هناك فجوة مرئية و مسافة عزل كسر مناسبة لتحمل الجهد العامل الطبيعي. عندما يكون في وضعية مغلقة،يمكن أن تحمل بشكل موثوق التيار العادي للعمل وتيار الخطأ للاختصارنظرا لوجود جهاز إطفاء قوس مخصص، فإنه يمكن استخدامها فقط لتبديل الدوائر مع الجهد ولكن بدون حمولة.يتم تنفيذ عمليات فتح وإغلاق باستخدام خطاف عازل لسحب أو دفع الثقب الدائري في القفل، مما يسبب انفصال خطاف القفل الديناميكي والانخراط مع خطاف القفل الثابت.

الخصائص:

1تصنيف الجهد العالي: تم تصميم مفاتيح عزل الجهد العالي لتحمل مستويات عالية من الجهد ، عادة ما تتراوح من عدة آلاف فولت إلى عدة مئات الآلاف من فولت.

2البناء القوي: عادة ما تكون مفاتيح العزل عالية الجهد مصنوعة من مواد مقاومة للغاية للقوس الكهربائي والتهاب وغيرها من أشكال التلف ، مثل الخزف أو البوليمر.

3قوسات القوس: تم تصميم العديد من مفاتيح العزل عالية الجهد مع قوسات القوس ، والتي تساعد على إبعاد الحرارة الناتجة عن القوس الكهربائي ومنع تلف المفتاح.

4مفتاح الأرض: يتم تجهيز بعض مفاتيح عزل الجهد العالي بمفتاح الأرض ، والذي يوفر مستوى إضافي من السلامة عن طريق تأسيس الجزء المعزول من الدائرة.

5آلية القفل: لمنع الإغلاق العرضي للفتاح أثناء إجراء أعمال الصيانة.يتم تجهيز العديد من مفاتيح عزل الجهد العالي بآلية قفل منع إغلاق المفتاح حتى يتم اتباع جميع إجراءات السلامة.

6مؤشرات بصرية: يمكن أن تتضمن مفاتيح عزل الجهد العالي مؤشرات بصرية ، مثل الأضواء أو الأعلام ،التي توفر إشارة واضحة على ما إذا كان التبديل في وضع مفتوح أو مغلق.

الحالة:

1الارتفاع لا يتجاوز 1000 متر

2درجة حرارة الهواء المحيطة: الحد الأقصى + 40'C ؛ الحد الأدنى:المنطقة العامة -30'C ، باراموس -40'C ؛

3.ضغط الرياح لا يتجاوز 700Pa. ((يتوافق مع سرعة الرياح 34m / s)

4. إن شدة الزلزال لا تتجاوز 8 درجات

5.وضع العمل بدون اهتزازات عنيفة متكررة

6يجب أن يبقى موقع تركيب عازل من النوع العادي بعيدًا عن الغازات والدخان والترسبات الكيميائية

والمواد المتفجرة والمتآكلة الأخرى التي تؤثر بشكل خطير على عزل وقدرة توصيل العزل

7.المعزلات ضد التلوث نوع ينطبق على منطقة التوصيل القذرة الشديدة، ومع ذلك، يجب أن لا يكون أي مواد متفجرة والمواد التي تسبب الحريق

المعلمات التقنية:
