التوتر العالي خارجية مكسر التبديل التيار المتردد الطاقة أفضل تأثير يستخدم مع خارجية فراغ مقطع الدوائر لنظام الطاقة

التوتر العالي خارجية مكسر التبديل التيار المتردد الطاقة أفضل تأثير يستخدم مع خارجية فراغ مقطع الدوائر لنظام الطاقة

وصف المنتج:

في الواقع ، يتم استخدام مفاتيح القطع الخارجية في أنظمة نقل وتوزيع الطاقة عالية الجهد لقطع الدوائر من مصادر الطاقة الخاصة بها لأغراض الصيانة أو الإصلاح.أنها توفر وسيلة لعزل الدائرة من مصدر الطاقةيسمح للعمال بتنفيذ مهامهم بأمان دون خطر الصدمة الكهربائية.

تشغيل مفاتيح القطع الخارجية تنطوي على قطب دوار يتحكم في فتح وإغلاق شفرة المفتاح أو الاتصال.الشفرة يمكن أن يتم إشراكها أو فكها، وبالتالي توصيل أو فصل الدائرة. تسمح هذه الآلية لإشارة يدوية ومرئية لحالة المفتاح.

لضمان سلامة المشغل ، عادة ما يتم صنع قطب مفتاح القطع من مادة غير موصلة ، مثل الألياف الزجاجية أو المواد المركبة ،التي توفر العزل ضد الجهد العالي الموجود في النظامهذا العزل يحمي المشغل من الصدمة الكهربائية عند تشغيل المفتاح.

تتوفر مفاتيح القطع الخارجية في تصاميم وأحجام مختلفة لاستيعاب الجهد المختلف والتصنيفات الحالية للدوائر التي تسيطر عليها.عادة ما يتم تركيبها على أعمدة أو هياكل في البيئات الخارجية، حيث يمكن الوصول إليها بسهولة وتشغيلها.مفاتيح القطع تساهم في السلامة والموثوقية العامة للنظام الكهربائي من خلال توفير وسيلة العزل والحماية.

العملية:

1 التحضير: قبل تشغيل المفتاح، يجب إزالة الطاقة من الدائرة وتعليقها بشكل صحيح لمنع أي مخاطر كهربائية.يجب فحص المفتاح لاكتشاف أي علامات على تلف أو ارتداء.
2 إغلاق المفتاح: لإغلاق المفتاح ، يقوم المشغل بتحريك مقبض المفتاح أو رافعة التحكم يدويًا أو عن بعد إلى الموقف المغلق. وهذا يربط الدائرة بمصدر الطاقة ،يسمح للتيار بالتدفق عبر الدائرة.
3 فتح المفتاح: لفتح المفتاح ، يقوم المشغل بتحريك مقبض المفتاح أو رافعة التحكم يدويًا أو عن بعد إلى الموقف المفتوح. هذا يقطع الاتصال بين الدائرة ومصدر الطاقة ،مقاطعة تدفق التيار.
4 إدارة القوس: عندما يتم فتح المفتاح، قد يحدث قوس كهربائي بين الاتصالات، والتي يمكن أن تكون خطيرة وتسبب تلف المفتاح. لإدارة القوس،يمكن تجهيز المفتاح بأجهزة مثل قوس القوس أو ملفات التفجير.
5 السلامة: يجب على مشغلي مفاتيح فاصلات الجهد العالي اتباع إجراءات السلامة المناسبة لمنع المخاطر الكهربائية. قد يشمل ذلك ارتداء معدات الحماية الشخصية، والعمل في فرق،و بعد إجراءات القفل / التسمية.

الهيكل:

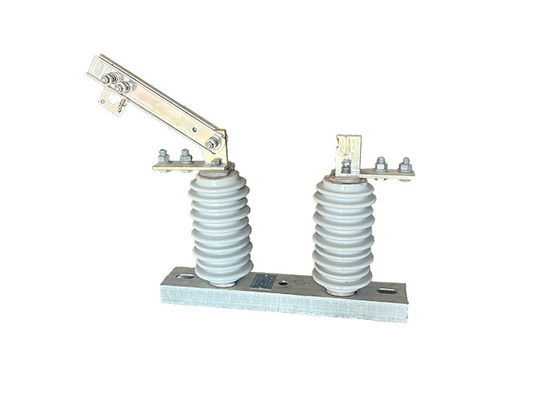

يتكون هذا المنتج من القاعدة (الصفيحة) ، عازل القطب ، الجزء الموصل وجهاز القفل. يتم تثبيت نهاية واحدة من السكين على رأس السكين الديناميكي من خلال المسامير ،والنهاية الأخرى من السكين متصلة بشكل منفصل مع رأس الاتصال الثابت، ويتم الحفاظ على كل جانب في حالة اتصال جيدة عن طريق ضغط ربيع الضغط. كل سكين هو نوع شكل فتحة، والتي لا تزيد فقط من سطح تبديد الحرارة من السكين،ولكن أيضاً تساعد على الحد من ارتفاع درجة الحرارة، وتحسين القوة الميكانيكية للسكين، مما يجعل الاستقرار الحراري الديناميكي ضد الدائرة القصيرة.تشكل أجزاء القفل المتداخلة المثبتة في الطرف غير الدوار من سكين الاتصال وخطاف القفل الثابت على الاتصال الثابت جهاز القفل الافتتاحي، والتي تُغلق ذاتياً عند إغلاق الفرامل، بحيث لا تسقط سكينة الفرامل من تلقاء نفسها بسبب وزنها أو بسبب تأثير الطاقة الكهربائية،مما أدى إلى فتح الفرامل دون سبب.

العلاقة

العلاقة بين مفك الدوائر الفراغية الخارجية ومعزول القطع عالية الجهد في الخارج تكمن في أدوارهم التكميلية في النظام الكهربائي:

1انقطاع الدوائر: إن مفك الدوائر الفراغ هو المسؤول عن انقطاع الدوائر الكهربائية أثناء التشغيل العادي أو في حالة وجود عطل.انها تعمل كوسيلة رئيسية لكسر التدفق الحاليعلى النقيض من ذلك ، يستخدم عازل التقطيع لعزل الدائرة من مصدر الطاقة خلال أنشطة الصيانة أو الإصلاح.أنه يوفر طبقة إضافية من السلامة عن طريق فتح الدوائر.

2التنسيق: في أنظمة الطاقة عالية الجهد ، غالبًا ما يتم تنسيق مفك الدوائر الفراغ والمعزول للفصل للعمل معًا.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يستخدم عازل التقطيع لعزل الدائرة جسديًا وتوفير إشارة مرئية على التقطيع.

3السلامة والصيانة: يلعب عازل الفصل دورًا حاسمًا في ضمان سلامة موظفي الصيانة. قبل أن يتم إجراء أي أعمال صيانة على المعدات الكهربائية ، يجب أن يتم تحديد ما إذا كان المعدات الكهربائية تعمل بشكل جيد أو سيئة.يتم تشغيل عازل الفصل لفتح الدائرة وتوفير فجوة هوائية مرئيةهذا يضمن أن المعدات معطلة بالطاقة وآمنة للعمل عليها. من ناحية أخرى، يحمي مفك الدوائر الفراغ النظام أثناء التشغيل العادي وفي حالة حدوث أخطاء.

المعلمات التقنية:
