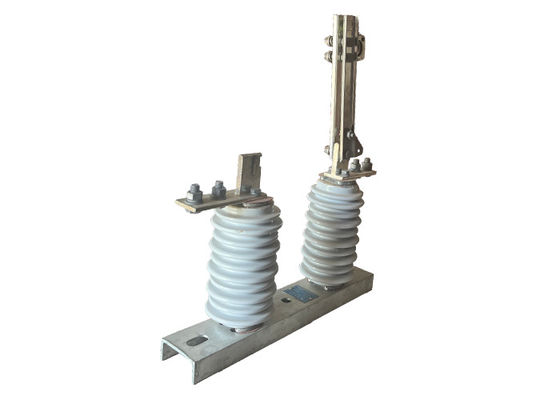

سلسلة GW9 مفاتيح مفصل الخارجي مع مقاومة التآكل / أداء مستقر عصا الخطاف السيراميكية عالية الجهد

سلسلة GW9 مفاتيح مفصل الخارجي مع مقاومة التآكل / أداء مستقر عصا الخطاف السيراميكية عالية الجهد

وصف المنتج:

في الواقع ، يتم استخدام مفاتيح القطع الخارجية في أنظمة نقل وتوزيع الطاقة عالية الجهد لقطع الدوائر من مصادر الطاقة الخاصة بها لأغراض الصيانة أو الإصلاح.أنها توفر وسيلة لعزل الدائرة من مصدر الطاقةيسمح للعمال بتنفيذ مهامهم بأمان دون خطر الصدمة الكهربائية.

تشغيل مفاتيح القطع الخارجية تنطوي على قطب دوار يتحكم في فتح وإغلاق شفرة المفتاح أو الاتصال.الشفرة يمكن أن يتم إشراكها أو فكها، وبالتالي توصيل أو فصل الدائرة. تسمح هذه الآلية لإشارة يدوية ومرئية لحالة المفتاح.

لضمان سلامة المشغل ، عادة ما يتم صنع قطب مفتاح القطع من مادة غير موصلة ، مثل الألياف الزجاجية أو المواد المركبة ،التي توفر العزل ضد الجهد العالي الموجود في النظامهذا العزل يحمي المشغل من الصدمة الكهربائية عند تشغيل المفتاح.

تتوفر مفاتيح القطع الخارجية في تصاميم وأحجام مختلفة لاستيعاب الجهد المختلف والتصنيفات الحالية للدوائر التي تسيطر عليها.عادة ما يتم تركيبها على أعمدة أو هياكل في البيئات الخارجية، حيث يمكن الوصول إليها بسهولة وتشغيلها.مفاتيح القطع تساهم في السلامة والموثوقية العامة للنظام الكهربائي من خلال توفير وسيلة العزل والحماية.

الخصائص:

1 السلامة: الميزة الرئيسية لمفتاح العصا هي السلامة. فهي تسمح لأفراد الصيانة بقطع الدوائر بأمان عن مصدر الطاقة دون خطر الإصابة بالصدمة الكهربائية.

2 التشغيل عن بعد: يمكن تشغيل المفتاح من مسافة آمنة باستخدام عمود طويل أو "عصا الزناد" ، مما يلغي الحاجة إلى وجود الموظفين بالقرب من معدات الجهد العالي.

٣ سهولة الاستخدام: تم تصميم مفاتيح العصا ليكون استخدامها سهلاً وتتطلب تدريبًا بسيطًا للعمل بها.

٤ استمرارية: صُممت لتتحمل الظروف البيئية القاسية، مثل درجات الحرارة الشديدة والرطوبة والمواد الفاضحة.

5 تصنيف الجهد العالي: عادة ما تستخدم مفاتيح العصا في أنظمة نقل وتوزيع الطاقة عالية الجهد ولديها تصنيف الجهد العالي.تتراوح من بضعة آلاف فولت إلى عدة مئات الآلاف فولت.

6 التنوع: يمكن استخدامها لمجموعة واسعة من التطبيقات، بما في ذلك التبديل وعزل الدوائر، وكذلك لتعزيز الأرض وإزالة الطاقة من المعدات.

7 مؤشرات مرئية: بعض المفاتيح ذات العصا لديها مؤشرات مرئية تظهر ما إذا كان المفتاح مفتوحًا أو مغلقًا ، مما يسهل على المشغلين معرفة حالة الدائرة.

مخاطر السلامة:

الصدمة الكهربائية: يمكن أن تؤدي مفاتيح فصل التوتر العالي إلى صدمة كهربائية مميتة إذا لم يتم التعامل معها بشكل صحيح.يمكن أن يحدث هذا إذا لم يتم عزل المفتاح بشكل صحيح قبل فتحه أو إذا كان هناك خطأ في المعدات.

2قوس فلاش: عندما يتم فتح مفاتيح فصل الجهد العالي، يمكن أن يحدث فلاش قوس، والذي يمكن أن يطلق كمية كبيرة من الطاقة في شكل الحرارة والضوء والضغط. وهذا يمكن أن يسبب حروق،تلف العين، وإصابات أخرى.

3عطل المعدات: يمكن أن تفشل مفاتيح فصل التيار الكهربائي العالية إذا لم يتم صيانتها بشكل صحيح أو إذا تم تحميلها بشكل مفرط. وهذا يمكن أن يؤدي إلى تلف المعدات والحرائق الكهربائية وغيرها من المخاطر.

4المخاطر البيئية: غالبًا ما توجد مفاتيح انقطاع الجهد العالي في بيئات في الهواء الطلق، حيث يمكن أن تتعرض لظروف الطقس القاسية، مثل الرياح القوية، والأمطار الغزيرة،والبرق يضربهذه الظروف يمكن أن تخلق مخاطر سلامة إضافية للأفراد الذين يعملون أو صيانة المعدات.

ملاحظة:

لتقليل المخاطر المرتبطة بمفتاحات فصل الجهد العالي من المهم اتباع إجراءات السلامة المناسبة ، بما في ذلك استخدام معدات حماية شخصية مناسبة ،بعد إجراءات الإغلاق والإغلاق، وضمان أن الموظفين المؤهلين والمدربين فقط يسمح لهم بتشغيل المعدات وصيانتها.الصيانة والفحوصات المنتظمة للمعدات يمكن أن تساعد أيضا في الحد من خطر فشل المعدات وغيرها من المخاطر.

نصائح السلامة:

1إجراء الاختبارات والصيانة الروتينية على المفتاح لضمان عمله السليم. وهذا يشمل اختبار مقاومة العزل في المفتاح، والتحقق من تشغيل قفلات الأمان،والتحقق من أي تسخين غير طبيعي أو اهتزازات.

2تنفيذ إجراء إغلاق/إغلاق قبل القيام بأعمال الصيانة أو الإصلاح على المفتاح.هذا الإجراء ينطوي على قفل وتسمية المفتاح لمنع التشغيل العرضي أثناء القيام بالعمل، مما يوفر طبقة إضافية من السلامة.

3توفير تدريب كاف للموظفين الذين سيقومون بتشغيل أو العمل على المفتاح. يجب أن يشمل التدريب إجراءات التعامل والتشغيل والصيانة المناسبة.بالإضافة إلى المخاطر المحتملة المرتبطة بالتبديل.

4تنفيذ نظام شامل لإدارة السلامة يتضمن عمليات تدقيق سلامة منتظمة وتقييمات المخاطر وتقارير الحوادث.يساعد هذا النهج الاستباقي للسلامة في تحديد المخاطر المحتملة ومعالجتها قبل أن تؤدي إلى حوادث أو إصابات.

5تأكد من وجود أنظمة تهوية وتبريد مناسبة لمفتاحات عزل الجهد العالي الموجودة في المساحات المغلقة أو المكيدة.تساعد التهوية المناسبة على إبعاد الحرارة ومنع التبديل من الإفراط في الحرارة، والتي يمكن أن تؤدي إلى خلل أو حتى الحرائق.

الحالة:

1الحد الأقصى لارتفاع التثبيت يجب ألا يتجاوز 1000 متر.

2لا ينبغي أن تتجاوز درجة حرارة الهواء المحيطة +40 درجة مئوية، وفي المناطق العامة، لا ينبغي أن تنخفض إلى أقل من -30 درجة مئوية. في مناطق باراموس، لا ينبغي أن تنخفض إلى أقل من -40 درجة مئوية.

3لا ينبغي أن يتجاوز ضغط الرياح 700 با، مما يعادل سرعة الرياح 34 متر في الثانية.

4يجب أن يكون العزل قادر على تحمل الزلازل التي تصل إلى 8 درجات

5يجب تركيب العزل في مكان لا يوجد فيه اهتزازات عنيفة متكررة.

6بالنسبة لمعازل النوع العادي، يجب الاحتفاظ بها بعيدة عن الغاز، الدخان، الرواسب الكيميائية، الضباب المملح، الغبار،والمواد المتفجرة والمتآكلة الأخرى التي يمكن أن تؤثر بشكل خطير على عزل العازل وقدرته على التوصيل.

7عازلات من نوع مضاد للتلوث مناسبة للاستخدام في مناطق التوصيل القذرة بشدة ، ولكن لا ينبغي تثبيتها في المناطق التي توجد فيها أي مواد متفجرة أو مسببة للحريق.

المعلمات التقنية:
