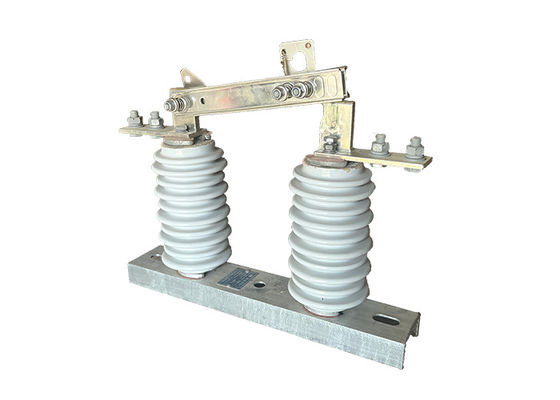

نموذج جديد GW9 سلسلة خارجية مفكّك التبديل عازل البورسلين المستخدمة مع مكسر الدائرة الفراغ عالية الجهد
وصف المنتج:
مفتاح مفصل للخارج هو مفتاح كهربائي مصمم لعزل قسم من الشبكة الكهربائية أو النظام من بقية النظام لأغراض الصيانة أو الإصلاح.يستخدم عادة في أنظمة نقل وتوزيع الطاقة عالية الجهد.
تم تصميم المفتاح لفتح وإغلاق في ظل الظروف العادية أو غير العادية، مثل خطأ أو التيار الزائد. عندما يتم فتح المفتاح،إنه يقطع جسدياً قسم النظام عن بقية الشبكةيمنع تدفق الكهرباء إلى هذا الجزء.
عادة ما يتم تصميم مفاتيح القطع الخارجية للعمل في فولتات تتراوح بين 600 فولت و 765,000 فولت ، ويمكن تشغيلها يدويا أو تلقائيا.يتم تركيبها عادة في محطات فرعية أو على أعمدة الكهرباء، وهي عنصر مهم في البنية التحتية لشبكة الكهرباء.
من المهم اتباع إجراءات السلامة المناسبة عند العمل مع مفاتيح فصل الجهد العالي ، لأنها يمكن أن تكون خطيرة إذا لم يتم التعامل معها بشكل صحيح.يجب السماح فقط للموظفين المؤهلين والتدريب على تشغيل وصيانة معدات الجهد العالي.
العملية:
1التشغيل المشترك: تم تصميم مفاتيح فصل الجهد العالي ليتم دمجها مع مكونات أخرى من النظام الكهربائي ، مثل مفاتيح الدوائر أو المحولات أو المرورات الوقائية.تتيح هذه التشغيل التشغيلي للعمل المنسق وحماية النظام بأكملهلضمان توزيع الطاقة الموثوق به وكفاءته.
2المراقبة والتشخيص عن بعد: يتم تجهيز بعض مفاتيح فصل التيار العالي بقدرات المراقبة والتشخيص عن بعد.هذه الأنظمة تمكن من مراقبة في الوقت الحقيقي لمعلمات التبديل، مثل درجة الحرارة والضغط ومقاومة الاتصال ، مما يسمح بالصيانة الاستباقية وإصلاح الأخطاء لمنع الفشل وتحسين الأداء.
3التشغيل الطارئ: يمكن أن يكون مفاتيح فصل الجهد العالي لديها أحكام للتشغيل الطارئ ، مثل التحكم اليدوي أو مصادر الطاقة الطارئة.هذه الميزات تضمن أن يتم تشغيل المفتاح حتى في حالات الطوارئ، مثل انقطاع الكهرباء أو فشل المعدات، وتوفير طبقة إضافية من الموثوقية والسلامة.
4الامتثال للمعايير: يتم تصميم وتصنيع مفاتيح فصل الجهد العالي لتلبية معايير الصناعة واللوائح، وضمان سلامتها وأدائها.الامتثال للمعايير مثل IEC، ANSI ، أو NEMA يضمن أن المفتاح قد خضع لاختبارات صارمة ويفي بالمتطلبات اللازمة للعمل في تطبيقات الجهد العالي.
مخاطر السلامة:
1الصدمة الكهربائية: يمكن أن توفر مفاتيح فصل الجهد العالي صدمة كهربائية مميتة إذا لم يتم التعامل معها بشكل صحيح.يمكن أن يحدث هذا إذا لم يتم عزل المفتاح بشكل صحيح قبل فتحه أو إذا كان هناك خطأ في المعدات.
2فلاش القوس: عندما يتم فتح مفاتيح فصل الجهد العالي ، يمكن أن يحدث فلاش القوس ، والذي يمكن أن يطلق كمية كبيرة من الطاقة في شكل حرارة وضوء وضغط. وهذا يمكن أن يسبب حروق ،تلف العين، وإصابات أخرى.
3فشل المعدات: يمكن أن تفشل مفاتيح فك التوتر العالي إذا لم يتم صيانتها بشكل صحيح أو إذا تم تحميلها بشكل مفرط. وهذا يمكن أن يؤدي إلى تلف المعدات والحرائق الكهربائية وغيرها من المخاطر.
4المخاطر البيئية: غالبًا ما توجد مفاتيح قطع التوتر العالي في البيئات الخارجية ، حيث يمكن أن تتعرض لظروف الطقس القاسية ، مثل الرياح القوية والمطر الغزير ،والبرق يضربهذه الظروف يمكن أن تخلق مخاطر سلامة إضافية للأفراد الذين يعملون أو صيانة المعدات.
نصائح السلامة:
1إجراء الاختبارات والصيانة الروتينية على المفتاح لضمان عمله السليم. وهذا يشمل اختبار مقاومة العزل في المفتاح، والتحقق من تشغيل قفلات الأمان،والتحقق من أي تسخين غير طبيعي أو اهتزازات.
2تنفيذ إجراء إغلاق/إغلاق قبل القيام بأعمال الصيانة أو الإصلاح على المفتاح.هذا الإجراء ينطوي على قفل وتسمية المفتاح لمنع التشغيل العرضي أثناء القيام بالعمل، مما يوفر طبقة إضافية من السلامة.
3توفير تدريب كاف للموظفين الذين سيقومون بتشغيل أو العمل على المفتاح. يجب أن يشمل التدريب إجراءات التعامل والتشغيل والصيانة المناسبة.بالإضافة إلى المخاطر المحتملة المرتبطة بالتبديل.
4تنفيذ نظام شامل لإدارة السلامة يتضمن عمليات تدقيق سلامة منتظمة وتقييمات المخاطر وتقارير الحوادث.يساعد هذا النهج الاستباقي للسلامة في تحديد المخاطر المحتملة ومعالجتها قبل أن تؤدي إلى حوادث أو إصابات.
5تأكد من وجود أنظمة تهوية وتبريد مناسبة لمفتاحات عزل الجهد العالي الموجودة في المساحات المغلقة أو المكيدة.تساعد التهوية المناسبة على إبعاد الحرارة ومنع التبديل من الإفراط في الحرارة، والتي يمكن أن تؤدي إلى خلل أو حتى الحرائق.
الميزة:
1هيكل بسيط: تم تصميم مفتاح العزل مع هيكل بسيط ، مما يسهل فهمه وتشغيله.
صيانة منخفضة: نظرًا لتصميمها وبناءها ، يتطلب مفتاح العزل الحد الأدنى من الصيانة ، مما يقلل من الحاجة إلى عمليات فحص وإصلاح متكررة.
2خطية كسر وإغلاق عالية: يحتوي مفتاح العزل على خطية كسر وإغلاق ممتازة ، مما يضمن تشغيل سلس وموثوق به أثناء عمليات التبديل.
3موثوقية عالية: تم بناء المفتاح لتوفير أداء موثوق به ، مما يقلل من خطر حدوث عطل أو فشل أثناء التشغيل.
4مقارنة بالمعايير الدولية: يتوافق مفتاح العزل من سلسلة GW9-12 ((W) أو يتجاوز مستوى المنتجات المماثلة على الصعيدين المحلي والدولي.ضمان توافقها وتنافسيتها في السوق.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
