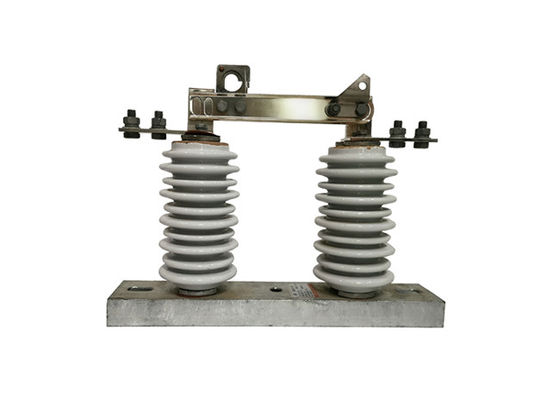

GW9-10/1000A البورسلين واحد المرحلة عالية الجهد فاصل مفتاح الفراغ خارجية فاصل

GW9-10/1000A البورسلين واحد المرحلة عالية الجهد فاصل مفتاح الفراغ خارجية فاصل

وصف المنتج:

GW9-10/1000A مفتاح فصل الجهد العالي من مرحلة واحدة هو مفتاح كهربائي يستخدم لعزل دائرة عالية الجهد من مرحلة واحدة من مصدر الطاقة.يستخدم عادة في أنظمة توزيع الطاقة لتوفير وسيلة آمنة لقطع الطاقة من قسم معين من الدائرة لأغراض الصيانة أو الإصلاحيتكون المفتاح عادة من مجموعة من الاتصالات التي يمكن فتحها أو إغلاقها يدوياً أو تلقائياً ، اعتماداً على التطبيق. عندما يكون المفتاح في الموقف المغلق ،التيار يمكن أن يتدفق من خلال الدائرة، وعندما يكون المفتاح مفتوحا، يتم فصل الدائرة من مصدر الطاقة.

الهيكل:

يتكون هذا المنتج من القاعدة (الصفيحة) ، عازل القطب، الجزء الموصل وجهاز القفل. يتم تثبيت نهاية واحدة من السكين على رأس السكين الديناميكي من خلال المسامير ،والنهاية الأخرى من السكين متصلة بشكل منفصل مع رأس الاتصال الثابت، ويتم الحفاظ على كل جانب في حالة اتصال جيدة عن طريق ضغط ربيع الضغط. كل سكين هو نوع شكل فتحة، والتي لا تزيد فقط من سطح تبديد الحرارة من السكين،ولكن أيضاً تساعد على الحد من ارتفاع درجة الحرارة، وتحسين القوة الميكانيكية للسكين، مما يجعل الاستقرار الحراري الديناميكي ضد الدائرة القصيرة.تشكل أجزاء القفل المتداخلة المثبتة في الطرف غير الدوار من سكين الاتصال وخطاف القفل الثابت على الاتصال الثابت جهاز القفل الافتتاحي، والتي تُغلق ذاتياً عند إغلاق الفرامل، بحيث لا تسقط سكينة الفرامل من تلقاء نفسها بسبب وزنها أو بسبب تأثير الطاقة الكهربائية،مما أدى إلى فتح الفرامل دون سبب.

العملية:

1 التحضير:قبل تشغيل المفتاح ، يجب إزالة الطاقة من الدائرة وتعليقها بشكل صحيح لمنع أي مخاطر كهربائية. يجب فحص المفتاح بحثًا عن أي علامات على التلف أو التآكل.
2 إغلاق المفتاح:لإغلاق المفتاح ، يقوم المشغل يدوياً أو عن بعد بنقل مقبض المفتاح أو رافعة التحكم إلى الموقف المغلق. وهذا يربط الدائرة بمصدر الطاقة ،يسمح للتيار بالتدفق عبر الدائرة.
3 فتح المفتاح:لفتح المفتاح ، يقوم المشغل يدوياً أو عن بعد بنقل مقبض المفتاح أو رافعة التحكم إلى الموقف المفتوح. هذا يقطع الدوائر عن مصدر الطاقة ،مقاطعة تدفق التيار.
4 إدارة القوس:عندما يتم فتح المفتاح، قد يحدث قوس كهربائي بين الاتصالات، والتي يمكن أن تكون خطيرة وتسبب تلف المفتاح.يمكن تجهيز المفتاح بأجهزة مثل قوس القوس أو ملفات التفجير.
5 السلامة:يجب على مشغلي مفاتيح انقطاع الجهد العالي اتباع إجراءات السلامة المناسبة لمنع المخاطر الكهربائية. وهذا قد يشمل ارتداء معدات حماية شخصية، والعمل في فرق،و بعد إجراءات القفل / التسمية.
