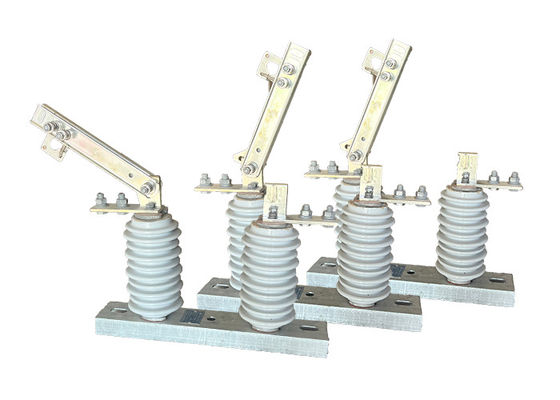

الكهربائية S&C Loadbuster عزل المفتاح البورسلين عالية الجهد عزل المفتاح المطبق على نظام الطاقة المتجددة
وصف المنتج:
مفتاح فصل الجهد العالي هو نوع من المفاتيح الكهربائية المستخدمة لعزل قسم من خط نقل الطاقة الجوي للصيانة أو الإصلاح.يستخدم عادة في الأنظمة الكهربائية عالية الجهد، مثل تلك التي تستخدمها شركات الطاقة لنقل الكهرباء على مسافات طويلة.
يتم تركيب المفتاح على هيكل فوقي ، مثل برج أو عمود نقل ، ومصمم لتحمل الظروف البيئية القاسية التي تواجه في الأنظمة الكهربائية في الهواء الطلق.يحتوي على عمودي، أو تحركاً صعوداً وهبوطاً لتشغيل أو إيقاف اتصالات المفتاح، والتي عادة ما تكون مصنوعة من النحاس أو مواد موصلة أخرى.
تم تصميم مفتاح الفصل لتوفير انقطاع مرئي في خط النقل ، مما يسمح لعامل الصيانة بالعمل بأمان على الخط دون خطر الإصابة بالكهرباء أو تلف المعدات.غالبا ما تستخدم مع أجهزة السلامة الأخرى، مثل مفاتيح التربة و أجهزة إيقاف الضغط الكهربائي، لحماية النظام الكهربائي والناس الذين يعملون عليه.
بشكل عام، فإن مفتاح فصل الجهد العالي هو عنصر مهم في أنظمة نقل الطاقة الحديثة، مما يضمن التشغيل الموثوق والآمن للشبكة الكهربائية.
الخصائص:
1دمج أجهزة التبديل: يتم دمج مفاتيح عزل الجهد العالي عادةً في أنظمة أجهزة التبديل ، والتي تشمل أجهزة حماية أخرى مثل مفاتيح الدوائر والصمامات والمركبات.هذا التكامل يسمح للسيطرة الشاملة وحماية دائرة الجهد العاليلضمان التشغيل الآمن والفعال.
2التشغيل عن بعد: يتم تجهيز العديد من مفاتيح عزل الجهد العالي بقدرات التشغيل عن بعد ، مما يسمح بالتحكم فيها من موقع مركزي.هذه الميزة تعزز الراحة والسلامة من خلال القضاء على الحاجة إلى التشغيل اليدوي في البيئات المحتملة الخطرة.
3قوس القمع: مصممة مفاتيح عزل الجهد العالي لقمع تشكيل وانتشار القوس الكهربائي عند فتح أو إغلاق المفتاح. تقنيات قوس القمع،مثل استخدام قنوات القوس أو غرف إطفاء القوس، تساعد على تقليل خطر تلف المفتاح والمعدات المحيطة به، فضلا عن الحد من احتمال حدوث حوادث كهربائية.
4الكشف عن الأخطاء: بعض مفاتيح عزل الجهد العالي مجهزة بآليات الكشف عن الأخطاء التي يمكن أن تكتشف الظروف غير الطبيعية ، مثل التيار الزائد أو الجهد ،وتشغيل فتح مفتاح تلقائيهذه القدرة تعزز الحماية الشاملة للدائرة عن طريق عزل الجزء المعيب بسرعة ومنع المزيد من الأضرار.
5.الوحدة والقدرة على التوسع: غالبًا ما يتم تصميم مفاتيح عزل الجهد العالي لتكون وحدات ، مما يسمح بسهولة التثبيت أو الاستبدال أو التوسع في النظام الكهربائي.هذا النموذجي يسمح بالمرونة والقدرة على التوسع، مما يسهل تكييف النظام مع متطلبات التشغيل المتغيرة.
1الصدمة الكهربائية: يمكن أن توفر مفاتيح فصل الجهد العالي صدمة كهربائية مميتة إذا لم يتم التعامل معها بشكل صحيح.يمكن أن يحدث هذا إذا لم يتم عزل المفتاح بشكل صحيح قبل فتحه أو إذا كان هناك خطأ في المعدات.
2فلاش القوس: عندما يتم فتح مفاتيح فصل الجهد العالي ، يمكن أن يحدث فلاش قوس ، والذي يمكن أن يطلق كمية كبيرة من الطاقة في شكل حرارة وضوء وضغط. وهذا يمكن أن يسبب حروق ،تلف العين، وإصابات أخرى.
3فشل المعدات: يمكن أن تفشل مفاتيح فك التوتر العالي إذا لم يتم صيانتها بشكل صحيح أو إذا تم تحميلها بشكل مفرط. وهذا يمكن أن يؤدي إلى تلف المعدات والحرائق الكهربائية وغيرها من المخاطر.
4المخاطر البيئية: غالبًا ما توجد مفاتيح قطع التوتر العالي في البيئات الخارجية ، حيث يمكن أن تتعرض لظروف الطقس القاسية ، مثل الرياح القوية والمطر الغزير ،والبرق يضربهذه الظروف يمكن أن تخلق مخاطر سلامة إضافية للأفراد الذين يعملون أو صيانة المعدات.
ملاحظة:
لتقليل المخاطر المرتبطة بمفتاحات فصل الجهد العالي من المهم اتباع إجراءات السلامة المناسبة ، بما في ذلك استخدام معدات حماية شخصية مناسبة ،بعد إجراءات الإغلاق والإغلاق، وضمان أن الموظفين المؤهلين والمدربين فقط يسمح لهم بتشغيل المعدات وصيانتها.الصيانة والفحوصات المنتظمة للمعدات يمكن أن تساعد أيضا في الحد من خطر فشل المعدات وغيرها من المخاطر.
الوظيفة الرئيسية لمعزل كهربائي عالي الجهد هي توفير العزل الكهربائي بين موصل التيار المتردد عالي الجهد والهيكل الداعم ،ودعم وزن الموصلوهي مصممة لتحمل مستويات عالية من الجهد والتيار الكهربائي، وعادة ما تكون مصنوعة من مواد مقاومة للغاية للقوس الكهربائي والتآكل،مثل الخزف أو البوليمر.
الحالة:
1الحد الأقصى لارتفاع التثبيت يجب ألا يتجاوز 1000 متر.
2لا ينبغي أن تتجاوز درجة حرارة الهواء المحيطة +40 درجة مئوية، وفي المناطق العامة، لا ينبغي أن تنخفض إلى أقل من -30 درجة مئوية. في مناطق باراموس، لا ينبغي أن تنخفض إلى أقل من -40 درجة مئوية.
3لا ينبغي أن يتجاوز ضغط الرياح 700 با، مما يعادل سرعة الرياح 34 متر في الثانية.
4يجب أن يكون العزل قادر على تحمل الزلازل التي تصل إلى 8 درجات
5يجب تركيب العزل في مكان لا يوجد فيه اهتزازات عنيفة متكررة.
6بالنسبة لمعازل النوع العادي، يجب الاحتفاظ بها بعيدة عن الغاز، الدخان، الرواسب الكيميائية، الضباب المملح، الغبار،والمواد المتفجرة والمتآكلة الأخرى التي يمكن أن تؤثر بشكل خطير على عزل العازل وقدرته على التوصيل.
7عازلات من نوع مضاد للتلوث مناسبة للاستخدام في مناطق التوصيل القذرة بشدة ، ولكن لا ينبغي تثبيتها في المناطق التي توجد فيها أي مواد متفجرة أو مسببة للحريق.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
