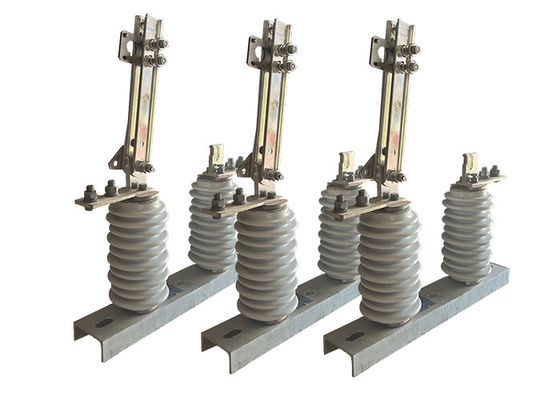

GW9-12 التيار العالي قطع المفتاح قطع الطاقة التبديل قناة سميكة الفولاذ التبديل الكهربائي
وصف المنتج:
مفتاح فك الجهد العالي هو مفتاح كهربائي يستخدم لفك الدائرة من مصدر الطاقة.يستخدم عادة في أنظمة نقل وتوزيع الكهرباء عالية الجهد للسماح لأفراد الصيانة بالعمل بأمان على المعدات دون خطر الصعق الكهربائي.
مفتاح فصل الجهد العالي لديه شفرة أو اتصال يمكن فتحها أو إغلاقها عن طريق تدوير القطب ، والذي ينشط أو يزيل الدائرة.عادة ما يكون القطب غير موصلة المواد لعزل المشغل من الجهد العالي.
تتوفر مفاتيح فك الجهد العالي في تصاميم وأحجام مختلفة ، اعتمادًا على الجهد والتيار المسموح به في الدائرة التي تهدف إلى التحكم فيها.غالباً ما يتم تركيبها على عمود أو بنية، وغالباً ما تستخدم مع أجهزة حماية أخرى، مثل مفاتيح الدوائر والأمنات، لضمان سلامة وموثوقية النظام الكهربائي.
الخصائص:
1عزل الدائرة: يتم استخدام مفاتيح عزل الجهد العالي لعزل قسم من الدائرة عالية الجهد لأغراض الصيانة أو الإصلاح أو الاختبار.يمكن فصل القسم بشكل فعال عن بقية النظام، مما يسمح للعمل أن يتم بأمان.
2تحويل الحمل: يمكن استخدام مفاتيح عزل الجهد العالي كمفاتيح الحمل للسيطرة على تدفق الطاقة الكهربائية في الدائرة.فهي مفيدة بشكل خاص في الحالات التي يكون فيها الحمل صغيرًا نسبيًا ولا يحتاج إلى مفكّك دائرة أو فيوز.
3حماية الخط العلوي: غالبًا ما يتم تثبيت مفاتيح عزل الجهد العالي على خطوط الكهرباء العلوية لتوفير الحماية من ضربات البرق والاضطرابات الكهربائية الأخرى.عن طريق عزل جزء من الخط، يمكن أن يساعد المفتاح في منع تلف المعدات وتقليل خطر انقطاع الكهرباء.
4حماية المحول: يتم استخدام مفاتيح عزل الجهد العالي أيضا لحماية المحولات عن طريق عزلها عن الشبكة الكهربائية في حالة وجود خطأ أو زيادة في الحمل.يمكن فصل المحول عن الشبكة، منع تلف المحول وغيره من المعدات.
الميزة
1هيكل بسيط: تم تصميم مفتاح العزل مع هيكل بسيط ، مما يسهل فهمه وتشغيله.
صيانة منخفضة: نظرًا لتصميمها وبناءها ، يتطلب مفتاح العزل الحد الأدنى من الصيانة ، مما يقلل من الحاجة إلى عمليات فحص وإصلاح متكررة.
2خطية كسر وإغلاق عالية: يحتوي مفتاح العزل على خطية كسر وإغلاق ممتازة ، مما يضمن تشغيل سلس وموثوق به أثناء عمليات التبديل.
3موثوقية عالية: تم بناء المفتاح لتوفير أداء موثوق به ، مما يقلل من خطر حدوث خلل أو فشل أثناء التشغيل.
4مقارنة بالمعايير الدولية: يلبي مفتاح العزل من سلسلة GW9-12 ((W) أو يتجاوز مستوى المنتجات المماثلة على الصعيدين المحلي والدولي.ضمان توافقها وتنافسيتها في السوق.
الهيكل:
1جسد العازل الخزف: جسم العازل هو المكون الرئيسي للعازل ، وعادة ما يكون مصنوعًا من الخزف عالي القوة.وهي مصممة لتوفير العزل الكهربائي بين الموصل والهيكل الداعم، ويتم صناعته إلى الشكل والحجم المطلوبين.
2المكونات المعدنية النهائية: يتم ربط المكونات المعدنية النهائية بجسم العازل وتوفر وسيلة لربط العازل بالموصل والهيكل الداعم.عادة ما تكون مصنوعة من الصلب المغلف أو غيرها من المواد المقاومة للتآكل، ويمكن تصميمها مع ميزات خاصة مثل الشقوق أو المفاصل الكرة والمقبس لسهولة التثبيت.
3مركب الختم: يستخدم مركب الختم لإغلاق المفاصل بين جسم العازل ومكونات النهاية المعدنية ، مما يمنع الرطوبة والملوثات من دخول داخل العازل.
4الأجهزة: تستخدم الأجهزة مثل المسامير والمحار والغسالات لتثبيت الأجهزة المعدنية النهائية إلى جسم العازل والبنية الداعمة.
أغطية الارتباط: تستخدم أغطية الارتباط لحماية الارتباطات المعدنية من التآكل والتلف ، ويمكن أن تكون مصنوعة من البلاستيك أو مواد أخرى.
5الميزات الإضافية: اعتمادا على التطبيق المحدد، يمكن تصميم العازلات الكهربائية عالية الجهد من الخزف مع ميزات إضافية مثل الحواجز العازلة، والشرائح القوس،ومفاتيح الأرض لتحسين أدائها وسلامتها.
التطبيق:
1عزل الدوائر: تستخدم عازلات الكهرباء عالية الجهد في المقام الأول لعزل أجزاء من نظام الطاقة لأعمال الصيانة أو الإصلاح.هذا يسمح للعمال للعمل بأمان على الدائرة المعزولة دون خطر الصدمة الكهربائية أو غيرها من المخاطر الكهربائية.
2السلامة: كما تستخدم عازلات الكهرباء عالية الجهد كجهاز سلامة لحماية العمال والجمهور من المخاطر الكهربائية.العازلات الكهربائية عالية الجهد تمنع الاتصال العرضي بالأجزاء الحية للنظام وتقلل من خطر الحوادث الكهربائية.
3حماية الأخطاء: يمكن استخدام عازلات الكهرباء عالية الجهد أيضًا لحماية نظام الطاقة من الأخطاء ، مثل الاختصارات والحمل الزائد.العزل الكهربائي عالية الجهد يمنع العيب من الانتشار إلى أجزاء أخرى من النظام وتسبب المزيد من الأضرار.
4التبديل: يمكن استخدام العازلات الكهربائية عالية الجهد كجهاز التبديل للسيطرة على تدفق الطاقة في النظام.يمكن توجيه تدفق الطاقة إلى أجزاء مختلفة من النظام حسب الحاجة.
5الاختبار: يمكن استخدام عازلات الكهرباء عالية الجهد لأغراض الاختبار ، مثل قياس الجهد أو التيار في الدائرة ، أو اختبار أداء المكونات الأخرى في النظام.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
