1000A الجهد العالي GW9-10 مفاتيح فصل 12kV مع مفك الدوائر الفراغية الخارجية تعمل تلقائيًا
وصف المنتج:
تلعب مفاتيح قطع التوتر العالي دورًا حاسمًا في أنظمة نقل وتوزيع الكهرباء.أعمال إصلاح، ومعالجة الظروف غير الطبيعية. يتم التركيز على تصميم وبناء هذه المفاتيح على قدرتها على التعامل مع الجهد العالي والتيارات،كما أنها تتحمل الظروف البيئية القاسية.
يقدم أنواع مختلفة من مفاتيح فصل الجهد العالي ، مثل مفاتيح الكسر الهوائي ، ومفاتيح الغمر بالزيت ، ومفاتيح العزل الغازي ، مزايا مختلفة اعتمادًا على التطبيق المحدد.مفاتيح الكوابح الهوائية هي الأكثر شيوعًا وتعتمد على جهات اتصال منفصلة جسديًا لقطع الدائرةيتم ملء المفاتيح المغمورة بالزيت بالزيت لمنع القوس ، مما يجعلها مناسبة لتطبيقات الجهد العالي. تستخدم المفاتيح المعزولة بالغاز غاز هيكسفلوريد الكبريت للعزل ،مما يسمح بتصميمات أكثر تكثيفاً.
تتطلب تشغيل وصيانة مفاتيح فصل الجهد العالي موظفين مؤهلين بتدريب مناسب.بما في ذلك استخدام معدات الحماية الشخصية والالتزام ببروتوكولات القفل / التسمية، هي حاسمة لمنع الحوادث وضمان سلامة العمال. الصيانة والاختبارات المنتظمة مهمة أيضًا للتحقق من الوظيفة الصحيحة والسلامة لهذه المفاتيح.
التطبيق:
1عزل المحطة الفرعية: في محطة فرعية ، يتم استخدام مفاتيح مفصلات الجهد العالي لقطع الاتصال بين المحولات ومفصلات الدوائر وغيرها من المعدات من نظام الطاقة للصيانة أو الإصلاح.
2عزل خطوط الإرسال: يتم استخدام مفاتيح مفصلات الجهد العالي لعزل أقسام من خطوط نقل عالية الجهد للصيانة أو الإصلاح أو لمنع تدفق الطاقة أثناء حالات الطوارئ.
3تحويل بنك المكثفات: في أنظمة الطاقة مع بنوك المكثفات ، يتم استخدام مفاتيح فاصل الجهد العالي لقطع اتصال بنك المكثفات من نظام الطاقة للصيانة أو الإصلاح.
4إزالة الحمل: في حالة زيادة الحمل أو أي حالة طوارئ أخرى، يمكن استخدام مفاتيح فاصل الجهد العالي لإزالة الحمل عن طريق فصل أجزاء معينة من نظام الطاقة.
5عزل الأخطاء: يتم استخدام مفاتيح فاصل الجهد العالي لعزل الأقسام المعطلة من نظام الطاقة لمنع تلف المعدات وضمان استمرارية إمدادات الطاقة.
العملية:
مفاتيح انقطاع الجهد العالي يفصل الجزء الموصل من القاعدة باستخدام عازل لضمان مسافة عزل العمل العادية وتثبيت الجزء الموصل، عازل،والقاعدة كجهاز تبديل متكاملعندما يكون في الموقف المفتوح ، هناك فجوة مرئية و مسافة عزل كسر مناسبة لتحمل الجهد العامل الطبيعي. عندما يكون في الموقف المغلق ،يمكن أن تحمل بشكل موثوق التيار العادي للعمل وتيار الخطأ للاختصارنظرا لوجود جهاز إطفاء قوس مخصص، فإنه يمكن استخدامه فقط لتبديل الدوائر مع الجهد ولكن بدون حمولة.يتم تنفيذ عمليات فتح وإغلاق باستخدام خطاف عازل لسحب أو دفع الثقب الدائري في القفل، مما يسبب انفصال خطاف القفل الديناميكي والانخراط مع خطاف القفل الثابت.
الهيكل:

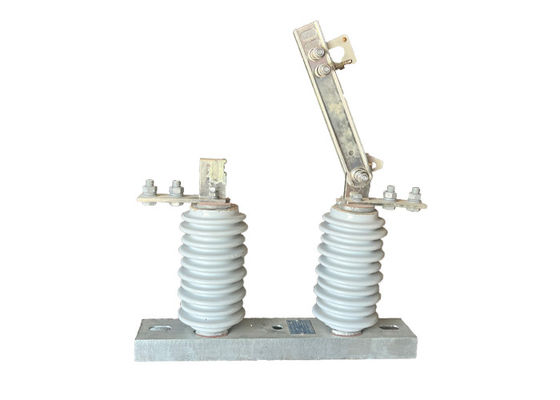

يتكون هذا المنتج من القاعدة (الصفيحة) ، عازل القطب، الجزء الموصل وجهاز القفل. يتم تثبيت نهاية واحدة من السكين على رأس السكين الديناميكي للاتصال من خلال المسامير،والنهاية الأخرى من السكين متصلة بشكل منفصل مع رأس الاتصال الثابت، ويتم الحفاظ على كل جانب في حالة اتصال جيدة من خلال ضغط ربيع الضغط. كل سكين هو نوع الشكل فتحة، والتي لا تزيد فقط من سطح تبديد الحرارة من السكين،ولكن أيضاً تساعد على الحد من ارتفاع درجة الحرارة، وتحسين القوة الميكانيكية للسكين، مما يجعل الاستقرار الحراري الديناميكي ضد الدائرة القصيرة.تشكل أجزاء القفل المتداخلة المثبتة في الطرف غير الدوار من سكين الاتصال وخطاف القفل الثابت على الاتصال الثابت جهاز القفل الافتتاحي، والتي تُغلق ذاتياً عند إغلاق الفرامل، بحيث لا تسقط سكينة الفرامل من تلقاء نفسها بسبب وزنها أو بسبب تأثير الطاقة الكهربائية،مما أدى إلى فتح الفرامل دون سبب.
التوزيع:
العلاقة بين مفك الدوائر الفراغية الخارجية ومعزول القطع عالية الجهد في الخارج تكمن في أدوارهم التكميلية في النظام الكهربائي:
انقطاع الدوائر: مقطع الدوائر الفراغ هو المسؤول عن انقطاع الدوائر الكهربائية أثناء التشغيل العادي أو في حالة وجود خطأ.انها تعمل كوسيلة رئيسية لكسر التدفق الحاليعلى النقيض من ذلك ، يستخدم عازل التقطيع لعزل الدائرة من مصدر الطاقة خلال أنشطة الصيانة أو الإصلاح.أنه يوفر طبقة إضافية من السلامة عن طريق فتح الدوائر.
التنسيق: في أنظمة الكهرباء عالية الجهد، غالبًا ما يتم تنسيق مفك الدوائر الفراغية ومعزول التقطيع للعمل معًا.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يستخدم عازل التقطيع لعزل الدائرة جسديًا وتوفير إشارة مرئية على التقطيع.
السلامة والصيانة: يلعب عازل الفصل دورًا حاسمًا في ضمان سلامة موظفي الصيانة. قبل أن يتم إجراء أي أعمال صيانة على المعدات الكهربائية ، يجب أن يتم تحديد ما إذا كان المعدات الكهربائية تعمل بشكل جيد أو سيئة.يتم تشغيل عازل الفصل لفتح الدائرة وتوفير فجوة هوائية مرئيةهذا يضمن أن المعدات معطلة بالطاقة وآمنة للعمل عليها. من ناحية أخرى، يحمي مفك الدوائر الفراغ النظام أثناء التشغيل العادي وفي حالة حدوث أخطاء.
المعلمات التقنية:
رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
(H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
(ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
(H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
(ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
الانكسار (إيجابي و سلبي) |
85 | |||||||||||
التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
الانكسار | 48 ((جاف) | |||||||||||
48 ((جاف) | ||||||||||||
48 ((جاف) 40 ((رطبة) |
||||||||||||
5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
1000 | ||||||||||||
1250 | ||||||||||||
6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
50 | ||||||||||||
80 |
