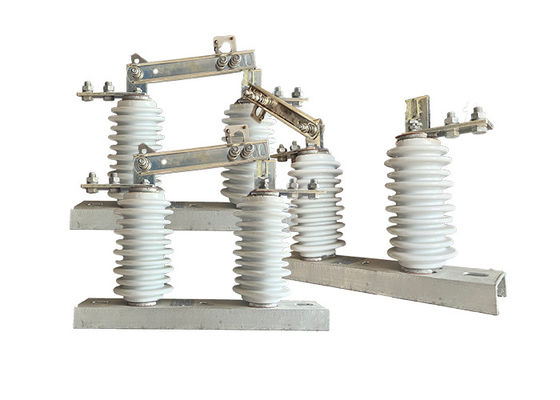

مفتاح فك الجهد العالي المنسق مع مفك الدوائر الفراغ الرمادي لون 12-36kV مفتاح فك الجهد

مفتاح فك الجهد العالي المنسق مع مفك الدوائر الفراغ الرمادي لون 12-36kV مفتاح فك الجهد

وصف المنتج:

عادة ما تستخدم مفاتيح فصل الجهد العالي في أنظمة نقل وتوزيع الجهد العالي لعزل أجزاء من الشبكة لأعمال الصيانة أو الإصلاح.كما أنها تستخدم كجهاز أمان لحماية العمال من المخاطر الكهربائية، مثل الاتصال العرضي مع أجزاء حية من النظام.

وهي مصممة للتعامل مع التوترات والتيارات العالية، وغالبا ما يتم تثبيتها في أماكن في الهواء الطلق، حيث تتعرض لظروف بيئية قاسية، مثل درجات الحرارة القاسية، والرياح,المطر، والغبار. لذلك، تم بناؤها لتحمل هذه الظروف وغالبا ما تكون مصنوعة من مواد دائمة مثل الصلب أو الألومنيوم.

تتوفر مفاتيح فك الجهد العالي في أنواع وتكوينات مختلفة ، اعتمادًا على التطبيقات والمتطلبات المحددة. على سبيل المثال ، تم تصميم بعض مفاتيح فك الجهد للاستخدام في الأماكن المغلقة ،بينما البعض الآخر مناسب للاستخدام في الهواء الطلقبعضها مصمم للعمل يدوياً، في حين أن البعض الآخر أوتوماتيكي ويمكن تشغيله عن بعد.

بالإضافة إلى وظيفتها الأساسية لعزل الدوائر، فإن مفاتيح الفصل لديها ميزات مهمة أخرى، مثل توفير إشارة بصرية لحالتها (مفتوحة أو مغلقة) ،وضمان أن الدائرة لا يتم تشغيل عندما معزول مفتوح.

التوزيع:

العلاقة بين مفك الدوائر الفراغية الخارجية ومعزول القطع عالية الجهد في الخارج تكمن في أدوارهم التكميلية في النظام الكهربائي:

انقطاع الدوائر: مقطع الدوائر الفراغ هو المسؤول عن انقطاع الدوائر الكهربائية أثناء التشغيل العادي أو في حالة وجود عطل.انها تعمل كوسيلة رئيسية لكسر التدفق الحاليعلى النقيض من ذلك ، يستخدم عازل التقطيع لعزل الدائرة من مصدر الطاقة أثناء أنشطة الصيانة أو الإصلاح.أنه يوفر طبقة إضافية من السلامة عن طريق فتح الدوائر.

التنسيق: في أنظمة الكهرباء عالية الجهد، غالبًا ما يتم تنسيق مفصل الدوائر الفراغية ومعزول الإنقطاع للعمل معًا.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يستخدم عازل التقطيع لعزل الدائرة جسديًا وتوفير إشارة مرئية على التقطيع.

السلامة والصيانة: يلعب عازل الفصل دورًا حاسمًا في ضمان سلامة موظفي الصيانة. قبل أن يتم إجراء أي أعمال صيانة على المعدات الكهربائية ، يجب أن يتم تحديد ما إذا كان المعدات الكهربائية تعمل بشكل جيد أو سيئة.يتم تشغيل عازل الفصل لفتح الدائرة وتوفير فجوة هوائية مرئيةهذا يضمن أن المعدات معطلة بالطاقة وآمنة للعمل عليها. من ناحية أخرى، يحمي مفك الدوائر الفراغ النظام أثناء التشغيل الطبيعي وفي حالة حدوث أخطاء.

الهيكل:

يتكون هذا المنتج من القاعدة (الصفيحة) ، عازل القطب، الجزء الموصل وجهاز القفل. يتم تثبيت نهاية واحدة من السكين على رأس السكين الديناميكي من خلال المسامير ،والنهاية الأخرى من السكين متصلة بشكل منفصل مع رأس الاتصال الثابت، ويتم الحفاظ على كل جانب في حالة اتصال جيدة عن طريق ضغط ربيع الضغط. كل سكين هو نوع شكل فتحة، والتي لا تزيد فقط من سطح تبديد الحرارة من السكين،ولكن أيضاً تساعد على الحد من ارتفاع درجة الحرارة، وتحسين القوة الميكانيكية للسكين، مما يجعل الاستقرار الحراري الديناميكي ضد الدائرة القصيرة.تشكل أجزاء القفل المتداخلة المثبتة في الطرف غير الدوار من سكين الاتصال وخطاف القفل الثابت على الاتصال الثابت جهاز القفل الافتتاحي، والتي تُغلق ذاتياً عند إغلاق الفرامل، بحيث لا تسقط سكينة الفرامل من تلقاء نفسها بسبب وزنها أو بسبب تأثير الطاقة الكهربائية،مما أدى إلى فتح الفرامل دون سبب.

مخاطر السلامة:

1الصدمة الكهربائية: يمكن أن توفر مفاتيح فصل الجهد العالي صدمة كهربائية مميتة إذا لم يتم التعامل معها بشكل صحيح.يمكن أن يحدث هذا إذا لم يتم عزل المفتاح بشكل صحيح قبل فتحه أو إذا كان هناك خطأ في المعدات.

2فلاش القوس: عندما يتم فتح مفاتيح فصل الجهد العالي ، يمكن أن يحدث فلاش قوس ، والذي يمكن أن يطلق كمية كبيرة من الطاقة في شكل حرارة وضوء وضغط. وهذا يمكن أن يسبب حروق ،تلف العين، وإصابات أخرى.

3فشل المعدات: يمكن أن تفشل مفاتيح فك التوتر العالي إذا لم يتم صيانتها بشكل صحيح أو إذا تم تحميلها بشكل مفرط. وهذا يمكن أن يؤدي إلى تلف المعدات والحرائق الكهربائية وغيرها من المخاطر.

4المخاطر البيئية: غالبًا ما توجد مفاتيح قطع التوتر العالي في البيئات الخارجية ، حيث يمكن أن تتعرض لظروف الطقس القاسية ، مثل الرياح القوية والمطر الغزير ،والبرق يضربهذه الظروف يمكن أن تخلق مخاطر سلامة إضافية للأفراد الذين يعملون أو صيانة المعدات.

الوظيفة:

الوظيفة الرئيسية لمعزل كهربائي عالي الجهد هي توفير العزل الكهربائي بين موصل التيار المتردد عالي الجهد والهيكل الداعم ،ودعم وزن الموصلوهي مصممة لتحمل مستويات عالية من الجهد والتيار الكهربائي، وعادة ما تكون مصنوعة من مواد مقاومة للغاية للقوس الكهربائي والتآكل،مثل الخزف أو البوليمر.

التطبيق:

1العزل: عندما يكون مفتاح العزل في وضع مفتوح ، فإنه يخلق فجوة مادية في الدائرة الكهربائية ،والذي يعزل قطاع خط النقل الكهربائي على جانبي المفتاحهذا يمنع الطاقة الكهربائية من التدفق من خلال الخط، والتي يمكن أن تساعد على حماية ضد تلف المعدات أسفل تيار المفتاح.

2الحماية من التوترات: غالبًا ما يستخدم مفتاح العزل مع معدات وقف التوترات ،مصممة للحماية من ارتفاعات الجهد الناتجة عن ضربات البرق أو اضطرابات كهربائية أخرىمزيج من مفتاح العزل و أجهزة إيقاف الضغط يساعد على الحماية من تلف المعدات من خلال تحويل الطاقة الكهربائية الزائدة بعيدا عن خطوط النقل.

3سلامة الصيانة: من خلال توفير انقطاع مرئي في خط النقل، يساعد مفتاح العزل على ضمان أن طاقم الصيانة يمكن أن يعمل بأمان على الخط دون خطر الصعق الكهربائي.هذا يساعد على حماية كل من المعدات والأشخاص الذين يعملون عليها.

المعلمات التقنية:
