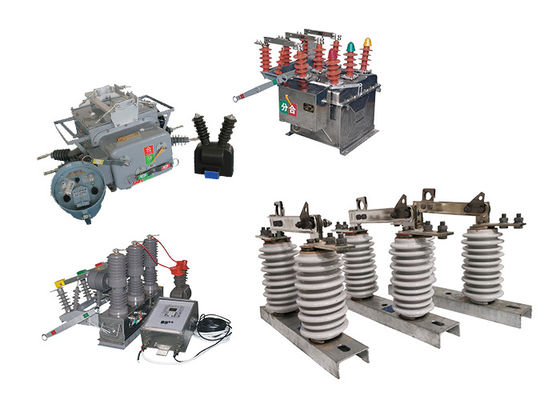

ماكس 1250A خارجية عالية الجهد فوق رأس عزل المفتاح المستخدم مع مكسرات الدائرة الفراغية الكهربائية
وصف المنتج:
مفتاح فصل الجهد العالي هو نوع من المفاتيح الكهربائية المستخدمة في أنظمة الطاقة عالية الجهد لعزل أجزاء من الشبكة لأغراض الصيانة أو السلامة.عادة ما يتم تركيب المفتاح على عمود أو بنية دعم أخرى ويتم استخدامه لقطع اتصال خط الكهرباء من بقية النظام.
يتم تصميم مفاتيح فك التوتر العالي للتعامل مع التوترات والتيارات العالية وغالبا ما يتم تثبيتها في المواقع الخارجية.وهي تتكون من مجموعة من الاتصالات الثابتة والمتحركة التي تفصلها فجوة الهواءعندما يكون التبديل في وضع مغلق ، تكون الاتصالات متماسكة مع بعضها البعض ، مما يسمح للتيار بالتدفق عبر الدائرة. عندما يتم فتح التبديل ، يتم فصل الاتصالات ،مقاطعة تدفق التيار من خلال الدائرة وعزله من بقية النظام.
مفاتيح فصل الجهد العالي هي مكون مهم لسلامة وموثوقية نظام الطاقة وهي مصممة للعمل في مجموعة متنوعة من الظروف البيئية.غالبًا ما يخضعون لمتطلبات اختبار وتصديق صارمة لضمان استيفائهم لمعايير الصناعة للأداء والسلامة.
يتم استخدام مفاتيح فصل الجهد العالي عادة في أنظمة نقل وتوزيع الجهد العالي لعزل أقسام الشبكة لأعمال الصيانة أو الإصلاح.كما أنها تستخدم كجهاز أمان لحماية العمال من المخاطر الكهربائية، مثل الاتصال العرضي مع أجزاء حية من النظام.
الهيكل:
المنتج الموصوف يتكون من قاعدة (لوحة) ، وعازل القطب، والجزء الموصل، وجهاز القفل.يتم تثبيت السكين على رأس سكين الاتصال الديناميكية من خلال المسامير ويتم توصيلها بشكل منفصل مع رأس الاتصال الثابتةيتم الحفاظ على كل جانب في حالة اتصال جيدة عن طريق ضغط ربيع الضغط.والذي يزيد من سطح تبديد الحرارة ويقلل من ارتفاع درجة الحرارةهذا يسهم في قوة السكين الميكانيكية ويجعلها مستقرة حراريًا ديناميكيًا ضد الدوائر القصيرة.
تشكل أجزاء القفل المتداخلة المثبتة في الطرف غير الدوار من سكين الاتصال وخطاف القفل الثابت على الاتصال الثابت جهاز القفل الافتتاحي. عندما يتم إغلاق الفرامل ،الجهاز يُغلق نفسه، حتى لا تسقط سكين الفرامل بسبب وزنها الخاص أو عمل الطاقة الكهربائية، والتي يمكن أن تسبب فتح الفرامل دون سبب.
يستخدم هذا المنتج عادة في أنظمة نقل وتوزيع الطاقة ويلعب دورا حاسما في ضمان العمل السليم للشبكة الكهربائية.يجب اتباع إجراءات السلامة المناسبة عند العمل مع هذه المفاتيح، ويجب أن يسمح فقط للموظفين المؤهلين والتدريب على تشغيلهم وصيانتهم.
المنتج الموصوف يتكون من قاعدة (لوحة) ، وعازل القطب، والجزء الموصل، وجهاز القفل.يتم تثبيت السكين على رأس سكين الاتصال الديناميكية من خلال المسامير ويتم توصيلها بشكل منفصل مع رأس الاتصال الثابتةيتم الحفاظ على كل جانب في حالة اتصال جيدة عن طريق ضغط ربيع الضغط.والذي يزيد من سطح تبديد الحرارة ويقلل من ارتفاع درجة الحرارةهذا يسهم في قوة السكين الميكانيكية ويجعلها مستقرة حراريًا ديناميكيًا ضد الدوائر القصيرة.
تشكل أجزاء القفل المتداخلة المثبتة في الطرف غير الدوار من سكين الاتصال وخطاف القفل الثابت على الاتصال الثابت جهاز القفل الافتتاحي. عندما يتم إغلاق الفرامل ،الجهاز يُغلق نفسه، حتى لا تسقط سكين الفرامل بسبب وزنها الخاص أو عمل الطاقة الكهربائية، والتي يمكن أن تسبب فتح الفرامل دون سبب.
يستخدم هذا المنتج عادة في أنظمة نقل وتوزيع الطاقة ويلعب دورا حاسما في ضمان العمل السليم للشبكة الكهربائية.يجب اتباع إجراءات السلامة المناسبة عند العمل مع هذه المفاتيح، ويجب أن يسمح فقط للموظفين المؤهلين والتدريب على تشغيلهم وصيانتهم.
الشروط:
الخصائص:
1القدرة على التعامل مع الجهد العالي والتيار: تم تصميم مفاتيح فصل الجهد العالي للتعامل مع الجهد العالي والتيارات التي توجد عادة في أنظمة الطاقة عالية الجهد.ومع تصنيفها عادةً لـ 69 كيلو فولت أو أكثر.
2الاتصالات الثابتة والمتحركة: عبارة عن مجموعة من الاتصالات الثابتة والمتحركة التي تفصلها فجوة هوائية. عندما يتم إغلاق المفتاح،الاتصالات في اتصال مع بعضها البعضعندما يتم فتح المفتاح ، يتم فصل الاتصالات ، مما يقاطع تدفق التيار من خلال الدائرة.
3التشغيل اليدوي أو المتحرك: يمكن تشغيل مفاتيح فصل الجهد العالي يدوياً أو بمحرك ، اعتمادًا على التطبيقات والمتطلبات المحددة.المفاتيح المتحركة تسمح بالتحكم عن بعد، والتي يمكن أن تحسن السلامة والراحة.
4البناء الخارجي: يتم تصميم مفاتيح فصل الجهد العالي للاستخدام في الهواء الطلق ويتم تصنيعها عادة من مواد دائمة مثل الصلب أو الألومنيوم.لقد تم بناؤها لتحمل الظروف البيئية القاسية، مثل درجات الحرارة القصوى والرياح والمطر والغبار.
5مؤشرات مرئية: غالبًا ما تحتوي مفاتيح فصل الجهد العالي على مؤشرات مرئية لإظهار حالة المفتاح ، مثل مفتوحة أو مغلقة.هذا يسمح للمشغلين لتحديد بسرعة وسهولة حالة التبديل.
6ميزات السلامة: يتم تصميم مفاتيح قطع التيار العالي مع ميزات السلامة لحماية العمال والجمهور من المخاطر الكهربائية.مثل الاتصال العرضي مع أجزاء تعمل من النظامقد تشمل هذه الميزات قفلات الأمان، وفرضات الأرض، وملصقات التحذير.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
