12kV 630A HV AC كفاءة عاليةقطاع الكهرباء عزل المفتاح Gb 1985-2014 مخاطر منخفضة مع مفك الدوائر الفراغية في الهواء الطلق
وصف المنتج:
مفاتيح انقطاع الجهد العالي هي مكونات أساسية في أنظمة نقل وتوزيع الطاقة،حيث أنها تسمح بعزل أجزاء محددة من الشبكة لأعمال الصيانة أو الإصلاحويمكن أيضا استخدامها لعزل أجزاء من الشبكة في حالة وجود خطأ أو حالة غير طبيعية أخرى.
تم تصميم هذه المفاتيح للتعامل مع الجهد العالي والتيارات ، وعادة ما يتم بناؤها من مواد متينة وقوية مثل الفولاذ المقاوم للصدأ أو الألومنيوم أو النحاس.صممت لتتحمل الظروف البيئية القاسية، مثل درجات الحرارة القصوى والرياح العاتية والأمطار الغزيرة.
هناك عدة أنواع من مفاتيح فك الجهد العالي ، بما في ذلك مفاتيح كسر الهواء ، ومفاتيح غمر الزيت ، ومفاتيح عازلة الغاز. مفاتيح كسر الهواء هي النوع الأكثر شيوعًا ،ويعملون باستخدام مجموعة من الاتصالات التي تفصل جسديا عندما يتم فتح المفتاحعادة ما تستخدم المفاتيح المغمورة بالزيت في تطبيقات الجهد العالي وتملأ بالزيت لمنع القوس عند فتح المفتاح.المفاتيح المعزولة بالغاز تستخدم غاز هيكسفلوريد الكبريت لعزل اتصالات المفاتيح، مما يسمح بتصميمات مفاتيح أصغر وأكثر تكاملاً.
يجب أن يتم تشغيل مفاتيح فاصلات الجهد العالي وصيانتها من قبل موظفين مؤهلين تلقوا التدريب المناسب. يجب اتباع إجراءات السلامة عند العمل مع هذه المفاتيح ،بما في ذلك استخدام معدات الحماية الشخصية المناسبة واتباع إجراءات القفل / التسمية لمنع التشغيل العرضي للمعداتصيانة واختبار منتظمة لمفتاحات فك الجهد العالي مهمة أيضًا لضمان عملها بشكل صحيح وأنها آمنة للاستخدام.
التوزيع:
العلاقة بين مفك الدوائر الفراغية الخارجية ومعزول القطع عالية الجهد في الخارج تكمن في أدوارهم التكميلية في النظام الكهربائي:
انقطاع الدوائر: مقطع الدوائر الفراغ هو المسؤول عن انقطاع الدوائر الكهربائية أثناء التشغيل العادي أو في حالة وجود خطأ.انها تعمل كوسيلة رئيسية لكسر التدفق الحاليعلى النقيض من ذلك ، يستخدم عازل التقطيع لعزل الدائرة من مصدر الطاقة خلال أنشطة الصيانة أو الإصلاح.أنه يوفر طبقة إضافية من السلامة عن طريق فتح الدوائر.
التنسيق: في أنظمة الكهرباء عالية الجهد، غالبًا ما يتم تنسيق مفك الدوائر الفراغية ومعزول التقطيع للعمل معًا.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يستخدم عازل التقطيع لعزل الدائرة جسديًا وتوفير إشارة مرئية على التقطيع.
السلامة والصيانة: يلعب عازل الفصل دورًا حاسمًا في ضمان سلامة موظفي الصيانة. قبل أن يتم إجراء أي أعمال صيانة على المعدات الكهربائية ، يجب أن يتم تحديد ما إذا كان المعدات الكهربائية تعمل بشكل جيد أو سيئة.يتم تشغيل عازل الفصل لفتح الدائرة وتوفير فجوة هوائية مرئيةهذا يضمن أن المعدات معطلة بالطاقة وآمنة للعمل عليها. من ناحية أخرى، يحمي مفك الدوائر الفراغ النظام أثناء التشغيل العادي وفي حالة حدوث أخطاء.
الهيكل:

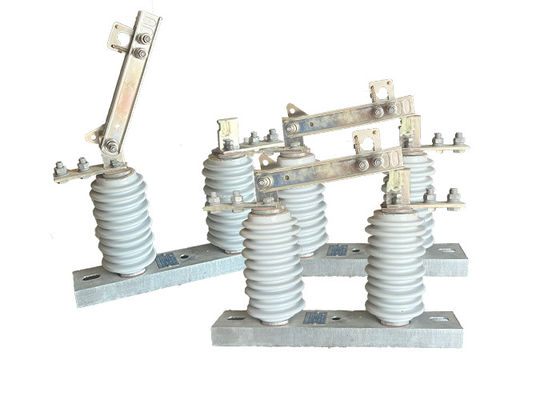

المنتج الموصوف يتكون من قاعدة (لوحة) ، وعازل القطب، والجزء الموصل، وجهاز القفل.يتم تثبيت السكين على رأس سكين الاتصال الديناميكية من خلال المسامير ويتم توصيلها بشكل منفصل مع رأس الاتصال الثابتةيتم الحفاظ على كل جانب في حالة اتصال جيدة عن طريق ضغط ربيع الضغط. السكين هو نوع شكل فتحة،والذي يزيد من سطح تبديد الحرارة ويقلل من ارتفاع درجة الحرارةهذا يسهم في قوة السكين الميكانيكية ويجعلها مستقرة ديناميكياً حرارياً ضد الدوائر القصيرة.
تشكل أجزاء القفل المتداخلة المثبتة في الطرف غير الدوار من سكين الاتصال وخطاف القفل الثابت على الاتصال الثابت جهاز القفل الافتتاحي. عندما يتم إغلاق الفرامل ،الجهاز يُغلق نفسه، حتى لا تسقط سكينة الفرامل بسبب وزنها الخاص أو عمل الطاقة الكهربائية، والتي يمكن أن تسبب فتح الفرامل دون سبب.
يستخدم هذا المنتج عادة في أنظمة نقل وتوزيع الكهرباء ويلعب دورا حاسما في ضمان العمل السليم للشبكة الكهربائية.يجب اتباع إجراءات السلامة المناسبة عند العمل مع هذه المفاتيح، ويجب أن يسمح فقط للموظفين المؤهلين والتدريب على تشغيلهم وصيانتهم.
الميزة:
1هيكل بسيط: تم تصميم مفتاح العزل مع هيكل بسيط ، مما يسهل فهمه وتشغيله.
صيانة منخفضة: نظرًا لتصميمها وبناءها ، يتطلب مفتاح العزل الحد الأدنى من الصيانة ، مما يقلل من الحاجة إلى عمليات فحص وإصلاح متكررة.
2خطية كسر وإغلاق عالية: يحتوي مفتاح العزل على خطية كسر وإغلاق ممتازة ، مما يضمن تشغيل سلس وموثوق به أثناء عمليات التبديل.
3موثوقية عالية: تم بناء المفتاح لتوفير أداء موثوق به ، مما يقلل من خطر حدوث خلل أو فشل أثناء التشغيل.
4مقارنة بالمعايير الدولية: يلبي مفتاح العزل من سلسلة GW9-12 ((W) أو يتجاوز مستوى المنتجات المماثلة على الصعيدين المحلي والدولي.ضمان توافقها وتنافسيتها في السوق.
التطبيق:
1شبكات الكهرباء: يعد مفتاح العزل الرأسي العالي الجهد المرفق مكونًا حاسمًا في شبكات الكهرباء ، حيث يستخدم لعزل أقسام خطوط النقل للصيانة أو الإصلاح.هذا يساعد على ضمان أن شبكة الكهرباء تبقى فعالة وموثوقة، حتى أثناء عمليات الصيانة أو الإصلاح.
2المحطات الفرعية الكهربائية: يتم استخدام مفتاح العزل الرأسي العالي الجهد العلوي أيضًا في المحطات الفرعية الكهربائية.عندما تستخدم لعزل المحولات الفردية أو المعدات الأخرى للصيانة أو الإصلاحهذا يساعد على ضمان أن المحطة الفرعية تبقى تعمل وموثوق بها، حتى خلال أنشطة الصيانة أو الإصلاح.
3أنظمة الطاقة المتجددة: يستخدم مفتاح العزل الرأسي الشعبي العالي الجهد أيضًا في أنظمة الطاقة المتجددة ، مثل محطات الطاقة الرياحية والشمسية ،لعزل مقاطع خطوط النقل للصيانة أو الإصلاحهذا يساعد على ضمان أن نظام الطاقة المتجددة لا يزال فعالا وموثوقا، حتى خلال أنشطة الصيانة أو الإصلاح.
الحالة:
1الارتفاع لا يتجاوز 1000 متر
2درجة حرارة الهواء المحيطة: الحد الأقصى + 40'C ؛ الحد الأدنى:المنطقة العامة -30'C ، باراموس -40'C ؛
3.ضغط الرياح لا يتجاوز 700Pa. ((يتوافق مع سرعة الرياح 34m/s)
4. إن شدة الزلزال لا تتجاوز 8 درجات
5.وضع العمل بدون اهتزازات عنيفة متكررة
6يجب أن يبقى موقع تركيب عازل من النوع العادي بعيدًا عن الغازات والدخان والترسبات الكيميائية
والمواد المتفجرة والمتآكلة الأخرى التي تؤثر بشكل خطير على عزل وقدرة توصيل العزل
7.المعزل ضد التلوث ينطبق على منطقة التوصيل القذرة الشديدة ، ومع ذلك ، يجب ألا تكون أي مواد متفجرة وأشياء تسبب الحريق
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
