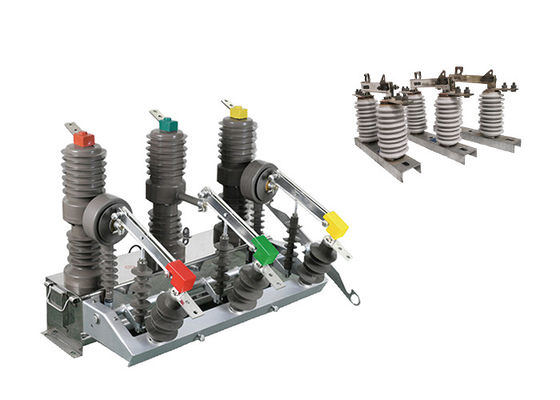

ZW32 12 كيلو فولت HV مفك الدوائر الفراغية التلقائية AC الكهربائية الحد الذكي مطابقة مع مفتاح العزل
وصف المنتج:
محول الفراغ التلقائي من سلسلة ZW32 هو الجهد المسمى لمعدات التوزيع الخارجي ثلاثية المراحل AC 50HZ ، يبلغ التيار المسمى 630A ~ 1250A ، والتيار القصير 20kA.تستخدم بشكل رئيسي لتحميل التيار،التيار المفرط والقصير الذي يستخدم نظام الكهرباء المقطوعة والمنفصلة.انها مناسبة للشركة الصناعية والتعدين تأسيس في حين أن هدفه هو حماية والسيطرة على النظام وسهلة لتناسب المناطق الريفية وبعض مكان التشغيل المتكرر.
مقدمة التحكم:
1.مع 485 / 232 واجهة الاتصال، أو من خلال الألياف الضوئية، الرصد عن بعد اللاسلكي؛ وظيفة التسارع بعد إعادة إغلاق؛ عندما يكون المفتاح ثقيل،التسارع التلقائي في حالة وجود خطأ دائم;
2إغلاق عن بعد / يدوي لتسريع التشنج ، وإغلاق إعادة الإغلاق: يبعث المستخدم بالطاقة بعد إصلاح الخط ، إذا نسى إزالة مفتاح الأرض ، يجب أن يسرع التشنج.
3يمكن تعديل وقت تأخير إعادة الإغلاق الثلاثة.
4دائرة إغلاق القفز تعتمد تصميم مكافحة سوء التشغيل ولها وظيفة مكافحة القفز.
5التيار الصفري يمكن أن يميز بين الأخطاء داخل المنطقة وخارج المنطقة.
6مفتاح التحكم عن بعد مصمم لمنع سوء التشغيل
الخصائص:
1هيكل مغلق بالكامل من نوع العمود ثلاثي المراحل مع أداء سد عالي.
A. أداء كسر ثابت وموثوق به ، لا يوجد مخاطر احتراق أو انفجار ؛ خالية من الصيانة ، صغيرة الحجم ، خفيفة الوزن ، وطويلة العمر.
B. أداء قوي لمنع الرطوبة والطوفان ، وخاصة مناسبة للاستخدام في المناطق الباردة أو الرطبة.
ج: المواد المستوردة ذات الأداء العازل الجيد، مقاومة درجات الحرارة العالية، مقاومة الأشعة فوق البنفسجية، ومقاومة الشيخوخة.
2آلية تشغيل ربيعية مصغرة فعالة وموثوقة
A.محرك تخزين الطاقة لديه استهلاك طاقة منخفض لعمليات الافتتاح والإغلاق. تتبنى الآلية طريقة نقل مباشرة مع عدد أقل من المكونات ، مما يؤدي إلى موثوقية عالية.
B. يتم وضع آلية التشغيل في صندوق مغلق لمنع الصدأ بشكل فعال وتحسين موثوقية الآلية.
3تحكم مريح ومرن وأداء مزيج حر.
A. يمكن تشغيله يدوياً للكسر أو بالكهرباء لفتحها وإغلاقها ، وكذلك التحكم بها عن بعد من موقع بعيد.
ب. يمكن أن تكون مقترنة مع جهاز تحكم ذكي لتحقيق أتمتة التوزيع أو جنبا إلى جنب مع جهاز تحكم إعادة إغلاق لتشكيل إعادة إغلاق أو قسم تلقائي.
C. يمكن تجهيزها بمحولات تيار ثنائية أو ثلاثية المراحل لحماية التيار الزائد أو الدائرة القصيرة.
D. يمكن أن توفر إشارات الاستحواذ على التيار للجهاز التحكم الذكي ويمكن تجهيزها بمحولات التيار القياسية وفقًا لمتطلبات المستخدم.
E. يمكن تجهيزها بمفتاح عزل ثلاثي المراحل مع جهاز إغلاق مكافحة سوء التشغيل المدمج.يمكن أيضا تثبيته مع عازلات عمود عازل لسهولة الصيانة.
الميزة:
1التصميم المدمج: تم تصميم مفكّك الدوائر الفراغية ZW32-12 بحجم صغير، مما يسمح باستخدام الفضاء بكفاءة في المنشآت الكهربائية.تصميمه المدمج يجعله مناسبًا للتركيبات حيث المساحة محدودة، مثل في محطات فرعية صغيرة أو غرف أجهزة التوزيع.
2البناء الخفيف: يتم بناء مفكّك الدوائر ZW32-12 باستخدام مواد خفيفة الوزن، مما يقلل من وزنه الإجمالي. هذا البناء الخفيف يسهل التعامل معه، ونقله.,وتثبيت، وتقليل الجهد البدني المطلوب خلال إجراءات التثبيت والصيانة.
3التشغيل الخالي من الصيانة: تم تصميم مفصل الدوائر الفراغية ZW32-12 للعمل الخالي من الصيانة.التي لا تتطلب صيانة منتظمة أو استبدال وسائل إطفاء القوسهذه الميزة تقلل من الحاجة إلى أنشطة الصيانة الروتينية، وتوفير الوقت والموارد.
4تدابير مكافحة التكثيف: يحتوي مفكّك الدوائر ZW32-12 على تدابير مكافحة التكثيف لمنع تراكم الرطوبة والتكثيف داخل المعدات.قد تشمل هذه التدابير استخدام مواد مقاومة للرطوبةتقنيات الختم وأنظمة التهوية لضمان التشغيل الموثوق به حتى في البيئات الرطبة.
5المقاومة للظروف الجوية السيئة والبيئات القذرة: تم تصميم مفك الدوائر ZW32-12 لمقاومة الظروف الجوية السيئة والبيئات القذرة.تم بناؤه بمواد قوية ومستحضرات واقية تمنح مقاومة للرطوبةهذا يضمن موثوقية و أداء مفك الدوائر ، حتى في بيئات خارجية صعبة أو صناعية.
التطبيق:
1أنظمة الطاقة المتجددة: يتم استخدام مفكّك الدوائر الفراغية ZW32-12 عادةً في أنظمة الطاقة المتجددة مثل محطات الطاقة الشمسية ومزارع الرياح.يوفر الحماية والتحكم في توزيع الطاقة المولدة من مصادر متجددةلضمان تشغيل فعال وموثوق بالنظام.
2مراكز البيانات: مع تزايد الطلب على مراكز البيانات، يلعب مفكّك الدوائر الفراغ دوراً حيوياً في حماية البنية التحتية الكهربائية الحيوية.يحمي أنظمة توزيع الطاقة داخل مراكز البيانات، ومنع الأضرار المحتملة من الأخطاء وضمان إمدادات الطاقة دون انقطاع للمعدات الحساسة.
3.المستشفيات ومرافق الرعاية الصحية: يستخدم مقطع الدوائر الفراغ ZW32-12 في المستشفيات ومرافق الرعاية الصحية لحماية الأنظمة الكهربائية والمعدات الطبية.يوفر انقطاع دائرة موثوق بها والحماية ضد المخاطر المحتملة، وضمان التشغيل المستمر للخدمات الطبية الحيوية.
4المباني التجارية والسكنية: يجد مقطع الدوائر الفراغية تطبيقًا في المباني التجارية والسكنية لتوزيع الكهرباء وحمايتها.يضمن سلامة الأنظمة الكهربائية، ومنع الحمل الزائد والدائرة القصيرة، وتقليل خطر الحرائق الكهربائية.
5أنظمة السكك الحديدية: يتم استخدام مفكّك الدوائر الفراغية ZW32-12 أيضًا في أنظمة السكك الحديدية لحماية ومراقبة المنشآت الكهربائية ، بما في ذلك أنظمة الإشارة ، وإمدادات الطاقة الجاذبية ،ومحطات فرعيةيضمن التشغيل الآمن والموثوق به للبنية التحتية للسكك الحديدية ، مما يسهم في الكفاءة والأداء العامين للنظام.
6صناعة النفط والغاز: يتم استخدام مفكّك الدوائر الفراغ في صناعة النفط والغاز لحماية المعدات الكهربائية في المصافي، خطوط الأنابيب، والمنصات البحرية.يضمن العمل الآمن في البيئات الخطرة ويحمي من الأخطاء الكهربائية المحتملة.
المعلم التقني:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
سوف تضاعف من تأثير استخدام عندما المكابح تستخدمd مع منفصل العزل.
