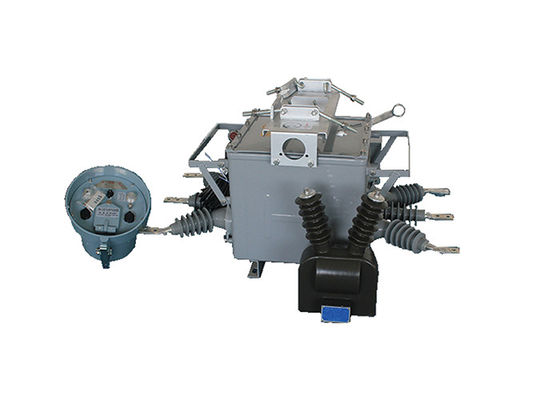

ثلاث مراحل Vcb خارجية AC أوتوماتيكي فراغ مفك الدوائر الفولاذ المقاوم للصدأ مع جهاز تحكم ذكي
وصف المنتج:
تم تصميم مفكّك الدوائر الفراغية التلقائي ZW20-12 ((F) خصيصًا للاستخدام في الهواء الطلق في شبكات توزيع 10 كيلو فولت الريفية والحضرية.انها قادرة على التعامل مع سيناريوهات مختلفة مثل تيار الحمل، التيار المفرط، وتيار الدائرة القصيرة.
يحتوي مفكّك الدوائر على هيكل مربع مشترك من ثلاث مراحل، يتضمن مكونات أساسية مثل آلية التشغيل، الدائرة الموصلة، النظام العازل، عنصر الختم، والغلاف.تعمل هذه المكونات في وئام لضمان التشغيل الفعال والآمن لقطاع التشغيل.
لتعزيز قدرات التحكم والمراقبة ، تم تجهيز مفصل ZW20-12 ((F) بمحطات بعيدة ذكية.هذه المحطات تسمح بالاندماج مع تطبيقات أتمتة التوزيع، مما يسمح بالتحكم عن بعد ومراقبة في الوقت الحقيقي لقطع الدوائر.
بالإضافة إلى الاختلاف ZW20-12 ((F) ، هناك خيار آخر متاح يسمى ZW20-12 ((Z).هذا التغيير هو مفك الهواء الخارجي الذكي عالي الجهد AC الحقيقي الذي يتضمن وظيفة رسالة قصيرة GSMتسمح هذه الوظيفة بالاتصال عن طريق الرسائل النصية، مما يوفر وسيلة إضافية للسيطرة والاتصال للكاسة.
علاوة على ذلك ، يمكن دمج مفصل ZW20-12 ((F) مع جهاز تحكم مفتاح التقسيم لإنشاء نظام مفصل هوائي حقيقي للجهد المتحول العالي في الهواء الطلق.هذا المزيج يعزز الوظائف العامة والتنوعية لقطع الدوائر، وتقدم قدرات شاملة للسيطرة والحماية.
خصائص جهاز التحكم:
1يمكن تجهيزها مع 485 / 232 واجهة الاتصال، أو من خلال الألياف الضوئية، الرصد عن بعد لاسلكي؛ إعادة إغلاق وظيفة التسارع: عندما يكون التبديل ثقيل
2تسريع تلقائي في حالة فشل دائم
3. التحكم عن بعد / إغلاق يدوي يسرع إطلاق وإغلاق إعادة إغلاق: إذا كان المستخدم إصلاح الخط ونقل الكهرباء، إذا نسيت لإزالة الفرامل سكين الأرض،يجب أن تسرع الرحلة
4يمكن تعديل وقت تأخير ثلاثة إعادة إغلاق.
5. ويعتمد الدائرة المحمولة تصميم مكافحة سوء التشغيل ولها وظيفة منع القفز.
6التيار الصفري يمكن أن يفشل داخل وخارج المنطقة
7فتح و إغلاق جهاز التحكم عن بعد يعتمد على تصميم لمنع سوء التشغيل.
الخصائص:
1يظهر مفكّك الدوائر الفراغية التلقائي ZW20-12 ((F) قدرة قوية على مقاومة التلوث.ضمان أداء موثوق به حتى في الظروف الملوثةكما يظهر مقاومة درجات الحرارة العالية والمنخفضة، مما يسمح للعمل في مجموعة واسعة من البيئات الحرارية. بالإضافة إلى ذلك، لا يشكل مفك الدوائر أي مخاطر احتراق أو انفجار،تعزيز السلامة العامة.
2يحتوي على هيكل مغلق بالكامل ، ويمتلأ مفكّك الدوائر بغاز SF6 داخل الحجرة. يوفر هذا التصميم أداءً ممتازًا في الختم ،مما يجعلها مناسبة للاستخدام في المناطق ذات درجات الحرارة العالية والرطوبةالحجرة المغلقة تحمي المكونات الداخلية من العناصر الخارجية، مما يضمن الأداء الأمثل وطول العمر.
3يتم تزويد مفكّك الدوائر بمحول تيار (CT) الذي يخرج تيارًا إلى جهاز التحكم الذكي لتحليل المعلومات. نسبة تحويل CT قابلة للتعديل،مما يسمح بالمرونة في تكوين النظاميمكن توصيل محطات الاتصال بسهولة إلى مصارف المحطة المقابلة ، مما يسهل عمليات التثبيت والصيانة المريحة.
4آلية تشغيل مفكّك الدوائر مبتكرة وبسيطة، مما يؤدي إلى حجم ضيق وبناء خفيف الوزن. هذا التصميم يضمن التشغيل الآمن والموثوق به،تقليل خطر العطل أو الفشلالحجم المدمج يساهم أيضا في توفير مساحة التثبيت وسهولة التعامل.
5يحتوي الغلاف الخارجي لقطع الدوائر على مؤشرات واضحة لحالات "تخزين الطاقة" و "المفتوحة" و "القريبة". توفر هذه المؤشرات إشارات بصرية واضحةتتيح تحديد حالة تشغيل مفصل الدوائر بسهولةهذه التعليقات البصرية تعزز كفاءة التشغيل وتضمن مراقبة دقيقة لحالة مفك الدوائر.
الهيكل:
1جهاز الحماية والرصد القائم على الحاسوب الدقيق يعمل كمحكم لنظام مفك الدوائر.يستخدم تكنولوجيا الحاسوب الصغير المتقدمة لتوفير وظائف الحماية والرصد الدقيقة والفعالة.
2تم تصميم جهاز التحكم بمقاومة قوية للأجواء، مما يسمح له بمقاومة ظروف بيئية مختلفة.ضمان التشغيل الموثوق به حتى في بيئات رطبة أو رطبة.
3لإنشاء اتصال آمن وموثوق به ، يتم ربط جهاز التحكم بجسم التبديل باستخدام موصلات الطيران. توفر هذه الموصلات مستوى عال من الاستقرار والمتانة ،ضمان التواصل السليم والوظائف بين جهاز التحكم والمفتاح.
4يمتلك جهاز التحكم موثوقية اتصال ممتازة، مما يقلل من خطر فقدان الإشارة أو تعطيلها.حماية سلامة ودقة نظام حماية رله ومراقبة.
الظروف البيئية:
1الارتفاع: 2000 متر
2درجة حرارة البيئة:في الهواء الطلق -30 درجة مئوية ~ + 55 درجة مئوية
أعلى درجة حرارة سنوية متوسطة هي 20 درجة مئوية
درجة الحرارة اليومية العليا هي 30 درجة مئوية
3الرطوبة النسبية: 95% ((25 درجة مئوية)
4القدرة الزلزالية: تسارع سطح الأرض 0.3g
تسارع عمودي في الأرض 0.15g
أثناء العمل لثلاث موجات الصين
عامل السلامة 167
5.شدة الزلزال: 7 درجات
6الحد الأقصى للفارق اليومي في درجة الحرارة: 25 درجة مئوية
7مكان التثبيت: في الهواء الطلق، خط هوائي 10kv نقطة تحديد مسؤولية المستخدم
8طريقة التأرجح: النقطة المحايدة لا تلمس ، وتأرجح لفائف قوس القمع وتأرجح مقاومة منخفضة
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | ||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | ||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | ||||||||||
| 4 | التيار المسموح به | أ | 630، 1250 | ||||||||
| 5 | التيار الاسمي لقطع الدائرة القصيرة | kA | 16، 20، 25 | ||||||||
| 6 | أوقات كسر التيار القصير القياسي | أوقات | 30 | ||||||||
| 7 | التيار المقاوم لفترة قصيرة | kA | 16، 20، 25 | ||||||||
| 8 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 9 | التيار القياسي لإغلاق الدائرة القصيرة (الذروة) | kA | 40، 50 ، 63 | ||||||||
| 10 | ذروة التصنيف المقاومة للتيار | kA | 40، 50 ، 63 | ||||||||
| 11 | العمر الميكانيكي | أوقات | أكثر من 1000 | ||||||||
| 12 | التيار المسموح به لفتح | 10000 | |||||||||
| 13 | الوزن الصافي | كيلوغرام | 180 | ||||||||
المعلم التقني للمراقب:
| رقم التسلسل | المعلم | البيانات | ||||||||
| 1 | الجهد المدخل للعمل | AC220V | ||||||||
| 2 | تردد عمل المدخل | 50 هرتز | ||||||||
| 3 | نطاق تقلبات الجهد المسموح به لجهد المدخل | ± 20% | ||||||||
| 4 | استهلاك الطاقة الكلي للجهاز | < 10 واط | ||||||||
| 5 | قيمة أخذ العينات لدخول تيار المرحلة | 60-600A | ||||||||
| 6 | عتبة التشغيل منخفضة الجهد | 10- 140 فولت | ||||||||
| 7 | خطأ أخذ العينات المسموح به لقيمة طاقة المدخل | ± 5% | ||||||||
| 8 | قيمة وقت تأخير حماية التيار الزائد | 0.1-0.3s | ||||||||
| 9 | تعيين قيمة التيار الصفري | 0.2-6A | ||||||||
| 10 | وقت تأخير عمل الترسيم | 0-1200s | ||||||||
