12kV 50Hz مفك الدوائر الفراغية عالية الجهد GB1984-2003 مع جهاز تحكم مفك الدوائر الخارجي مع مفتاح العصا
وصف المنتج:

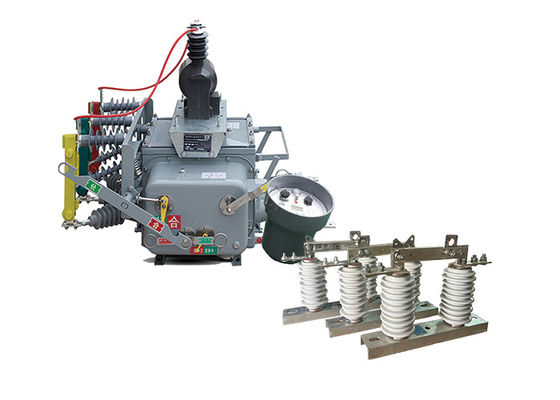

ZW20-12 ((F) مفك الدوائر الفراغية التلقائي هو جهاز متعدد الاستخدامات وذكي يجمع بين وظائف مفك الفراغ ، ومفتاح الحمل الفراغ ، وإعادة الإغلاق ، والقسم.وهي مصممة للاستخدام في شبكات توزيع 10kV و 13kVخاصة في شبكات الكهرباء في المدن والريف
تشمل المكونات الرئيسية لقطع الدوائر ZW20-12 ((F) مقطع فراغ ، وحدة تحكم CH-40 ، ومحول الجهد الخارجي.مكسّر الفراغ مسؤول عن قطع وتصميم دوائر كهربائية، في حين أن جهاز التحكم CH-40 يوفر وظائف حماية ومراقبة ذكية. يساعد محول الجهد الخارجي في قياس الجهد بدقة لأغراض التحكم والرصد.
GW9-10 مفتاح عصا الزناد هو مفتاح كهربائي مصمم لعزل قسم من الشبكة الكهربائية أو النظام من بقية النظام لأغراض الصيانة أو الإصلاح.يستخدم عادة في أنظمة نقل وتوزيع الطاقة عالية الجهد.
تم تصميم المفتاح لفتح وإغلاق في ظل الظروف العادية أو غير العادية، مثل خطأ أو التيار الزائد. عندما يتم فتح المفتاح،إنه يقطع جسدياً قسم النظام عن بقية الشبكةيمنع تدفق الكهرباء إلى هذا الجزء.
عادة ما يتم تصميم مفاتيح فصل الجهد العالي للعمل في فولتات تتراوح بين 600 فولت و 765,000 فولت ، ويمكن تشغيلها يدويًا أو تلقائيًا.يتم تركيبها عادة في محطات فرعية أو على أعمدة الكهرباء، وهي مكون مهم من البنية التحتية لشبكة الكهرباء.
التأثير المزدوج للاستخدام عندما يمكن استخدام عازل GW9-10 سلسلة مع مفاتيح الدوائر الفراغ.
خصائص جهاز التحكم:
أجهزة التحكم في المحطة الذكية لديها وظائف مثل الحماية والتحكم التلقائي والفحص / الاستفسار والاتصال وإدارة البرمجيات.
1وظائف شاملة:
• تنفيذ وظائف مختلفة مثل حماية الدوائر والتحكم عن بعد والإنذار والرصد عن بعد.
2- تكلفة منخفضة وعملية:
• لا حاجة إلى أي استثمار في أجهزة الاتصالات في شبكات GSM. ببساطة شراء بطاقة SIM وتفعيل خدمات الرسائل القصيرة.
3تدابير أمنية متعددة:
• استخدام الهواتف المحمولة المخصصة، وتشفير المعلومات، والتحقق من كلمة المرور، وغيرها من التدابير الأمنية.
• يمكن لوحدة GSM تحديد رقم الهاتف المحمول وقبول الأوامر فقط من الهاتف المرتبط.
• رسائل التواصل للتحكم عن بعد والأوامر الأخرى مشفرة.
• يتبع طريقة التحكم عن بعد المحددة مسبقاً للتأكيد والتنفيذ والتحقق من أمان التحكم في النظام ومنع الأخطاء.
4تكوين نظام بسيط:
• لا حاجة لتثبيت أي خطوط اتصالات أو خطوط اتصالات.
• ما عليك سوى تثبيت محطة الرصد الذكية للرسائل القصيرة بشكل صحيح، وإدخال بطاقة سيم، وتعيين رقم الهاتف المحمول المحدد، وسيبدأ النظام بالعمل.
5مراقبة الهاتف المحمول في أي وقت وفي أي مكان
• يمكن القيام بمراقبة ومشاهدة في الوقت الفعلي في أي مكان مع إشارة، دون الحاجة إلى موظفين موزعين للمراقبة.
التطبيق:
1عمليات التعدين: يستخدم مفتاح ZW20 في عمليات التعدين للسيطرة على وتأمين المعدات الكهربائية وشبكات توزيع الطاقة في المناجم الجوفية والجوفية.
2مراكز البيانات: يتم استخدام المفتاح في مراكز البيانات لضمان توزيع الطاقة الموثوق به وحماية البنية التحتية الحيوية لتكنولوجيا المعلومات.يسمح بتبديل الحمل بكفاءة والحماية ضد الأخطاء الكهربائية.
3صناعة النفط والغاز: يجد مفتاح ZW20 تطبيقًا في صناعة النفط والغاز للسيطرة على المعدات الكهربائية وحمايتها في المصافي وأنابيب الأنابيب والمنصات البحرية.
4مشاريع البنية التحتية: يستخدم المفتاح في مشاريع البنية التحتية المختلفة ، مثل المطارات والموانئ البحرية والملاعب ، لتوزيع الطاقة والحماية الموثوقة.
5منشآت معالجة المياه والمياه الصالحة للاستخدام: يتم استخدام مفتاح ZW20 في منشآت معالجة المياه والمياه الصالحة للاستخدام للتحكم في المعدات الكهربائية في محطات الضخ ومحطات المعالجة وحمايتها.وشبكات التوزيع.
الخصائص:
1القدرة القوية على مقاومة التلوث، مقاومة درجات الحرارة العالية والمنخفضة، وبدون مخاطر احتراق أو انفجار.
2هيكل مغلق بالكامل ، مليء بغاز SF6 في الحجرة ، أداء ختم ممتاز ، مناسب للاستخدام في المناطق عالية درجة الحرارة والرطوبة.
3مجهزة بمحول تيار (CT) لإخراج التيار إلى جهاز التحكم الذكي لتحليل المعلومات. نسبة التحويل قابلة للتعديل،ويمكن توصيل محطات الاتصال إلى مصارف المحطة المقابلة.
4آلية التشغيل مبتكرة وبسيطة، مع حجم صغير ووزن خفيف، وضمان التشغيل الآمن والموثوق به.
5الغلاف الخارجي له مؤشرات واضحة لحالات "تخزين الطاقة" و "المفتوحة" و "القريبة".
المعلمات التقنية:
ZW20-12 ((F)
| رقم التسلسل | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | ||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | ||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | ||||||||||
| 4 | التيار المسموح به | أ | 630، 1250 | ||||||||
| 5 | التيار الاسمي لقطع الدائرة القصيرة | kA | 16، 20، 25 | ||||||||
| 6 | أوقات كسر التيار القصير القياسي | أوقات | 30 | ||||||||
| 7 | التيار المقاوم لفترة قصيرة | kA | 16، 20، 25 | ||||||||
| 8 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 9 | التيار القياسي لإغلاق الدائرة القصيرة (الذروة) | kA | 40، 50 ، 63 | ||||||||
| 10 | ذروة التصنيف المقاومة للتيار | kA | 40، 50 ، 63 | ||||||||
| 11 | العمر الميكانيكي | أوقات | أكثر من 1000 | ||||||||
| 12 | التيار المسموح به لفتح | 10000 | |||||||||
| 13 | الوزن الصافي | كيلوغرام | 180 | ||||||||
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
