630A مفك الدوائر الآلية الفراغية القوية 180kg AC 50Hz مفك الدوائر الحدودية للمعدات الكهربائية الصناعية
وصف المنتج:

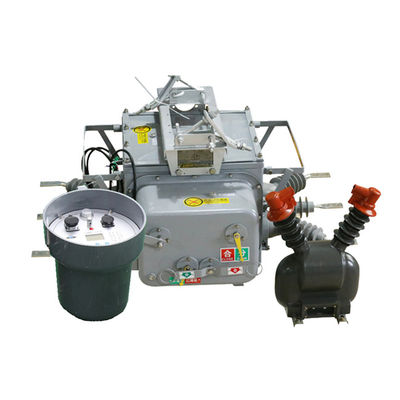

مكسر الدوائر الفراغية التلقائي ZW20-12 ((F) هو نوع من أجهزة التبديل عالية الجهد في الهواء الطلق AC 50Hz ثلاثية المراحل المصممة في المقام الأول للاستخدام في شبكات التوزيع الخارجي 10 كيلو فولت في المناطق الريفية والحضرية.إنه يخدم للتعامل مع تيار الحمل، التيار المفرط، التيار الدائري القصير، وحالات مماثلة.
يحتوي مفكّك الدوائر على هيكل مربع مشترك من ثلاث مراحل، يتكون من عدة مكونات، بما في ذلك آلية التشغيل، ودورة موصلة، ونظام عزل، وعنصر ختم،و قذيفةهذه المكونات تعمل معا لضمان التشغيل الفعال والآمن لقطاع التقطيع.
بالإضافة إلى ذلك ، مزود ZW20-12 ((F) مع محطات بعيدة ذكية تدعم مختلف تطبيقات أتمتة التوزيع ، مما يسمح بتعزيز قدرات التحكم والمراقبة.
علاوة على ذلك ، هناك نوع آخر من هذا المقطع يسمى ZW20-12 ((Z) ، وهو مفك الهواء الخارجي الذكي عالي الجهد AC الحقيقي. إنه يتضمن وظيفة رسالة قصيرة GSM ،تمكين التواصل عبر الرسائل النصية.
علاوة على ذلك ، يمكن دمج مفصل ZW20-12 ((F) مع جهاز تحكم مفتاح التقسيم لتشكيل نظام مفصل هوائي حقيقي للجهد المتحول العالي للخارج.هذا المزيج يعزز وظائف وتنوع مفكّك الدوائر، مما يوفر قدرات أكثر شمولا للسيطرة والحماية.
خصائص جهاز التحكم:
1يمكن تجهيز نظام مفكّك الدوائر بواجهة اتصال 485/232، مما يسمح بالاتصال المريح وتبادل البيانات مع الأجهزة الخارجية.يمكنها تحقيق مراقبة بعيدة عن طريق استخدام ألياف الضوء أو تقنيات الاتصالات اللاسلكيةهذه خيارات الاتصال تمكن من مراقبة فعالة والتحكم في نظام مفك الكتلة من مواقع بعيدة.
2في حالة وجود عطل دائم ، يقوم نظام مفك الدوائر تلقائيًا بتشغيل وظيفته للتسارع إلى التشغيل. هذه الميزة تضمن التشغيل السريع والفعال للمفتاح ،المساعدة في منع مزيد من الأضرار أو المخاطر الناجمة عن الخطأ.
3. يدعم نظام مفصل الدوائر كل من التحكم عن بعد وإعادة الاغلاق اليدوي مع القدرة على التسارع إلى الرحلة. كما يضم ميزة إعادة الاغلاق.إذا استعاد المستخدم الطاقة إلى الخط بعد إصلاحه ولكن ننسى لإزالة مفتاح سكين الأرض، سيتم تسريع النظام تلقائيًا لتشغيل كإجراء وقائي.
4يمكن تعديل وقت تأخير إعادة الإغلاق لجميع محاولات إعادة الإغلاق الثلاثة. هذه المرونة تسمح بالتخصيص بناءً على متطلبات النظام المحددة أو ظروف التشغيل.
5.إن دائرة إطلاق / إعادة إغلاق نظام المقطع مصممة لمنع العمليات الخاطئةهذا التصميم يضمن أن النظام يستجيب بدقة إلى أخطاء أو تشوهات حقيقية مع تقليل حدوث إجراءات التشغيل غير الضرورية أو غير الصحيحة أو إعادة الإغلاقكما أنه يتضمن وظيفة مكافحة إعادة الإغلاق لتعزيز السلامة والموثوقية العامة للنظام.
6.قدرة النظام على قياس التيار الصفري تسمح له بالتمييز بين الأخطاء التي تحدث داخل المنطقة المحمية وتلك التي تنشأ من خارج المنطقة.يساعد هذا التمييز في تحديد الموقع الدقيق للخطأ ويسمح باتخاذ الإجراءات المناسبة لعزل الخطأ وحماية النظام.
7تم تصميم ميزة التحكم عن بعد في نظام مفك الدوائر لمنع العمليات الخاطئة. تم تصميم هذا لمنع العمليات الخاطئة.هذا التصميم يضمن أن الأوامر عن بعد لتشغيل أو إعادة إغلاق يتم تنفيذها بدقة وموثوقية، مما يقلل من مخاطر العمليات غير الصحيحة أو غير المقصودة التي يمكن أن تهدد سلامة النظام أو استقراره.
الخصائص:
1 القدرة القوية على مكافحة التلوث ، والمقاومة العالية لقوة درجات الحرارة العالية والمنخفضة ، لا خطر من الاحتراق والانفجار.
2 هيكل مغلق بالكامل، الصندوق مليء بغاز SF6، إغلاق جيد، مناسبة للمناطق ذات درجات الحرارة العالية والرطوبة.
3 مدمج CT، التيار الخروج لجهاز التحكم الذكي لتحليل المعلومات، والنسبة يمكن تعديلها، محطة الاتصال متصلة المحطة المقابلة.
آلية التشغيل جديدة، بسيطة، صغيرة الحجم، خفيفة الوزن، عملية آمنة وموثوقة.
5 تشير القشرة بوضوح إلى "تخزين الطاقة" و "النقاط" و "الوضع المشترك".
الهيكل:
1جهاز الحماية والرصد القائم على الحاسوب الدقيق يعمل كمحكم لنظام مفك الدوائر.يستخدم تكنولوجيا الحاسوب الصغير المتقدمة لتوفير وظائف الحماية والرصد الدقيقة والفعالة.
2تم تصميم جهاز التحكم بمقاومة قوية للأجواء، مما يسمح له بمقاومة ظروف بيئية مختلفة.ضمان التشغيل الموثوق به حتى في بيئات رطبة أو رطبة.
3لإنشاء اتصال آمن وموثوق به ، يتم ربط جهاز التحكم بجسم التبديل باستخدام موصلات الطيران. توفر هذه الموصلات مستوى عال من الاستقرار والمتانة ،ضمان التواصل السليم والوظائف بين جهاز التحكم والمفتاح.
4يمتلك جهاز التحكم موثوقية اتصال ممتازة، مما يقلل من خطر فقدان الإشارة أو تعطيلها.حماية سلامة ودقة نظام حماية رله ومراقبة.
الظروف البيئية:
1 درجة حرارة الهواء المحيط: -40 درجة مئوية ~ + 70 درجة مئوية
2 الارتفاع: لا يزيد عن 3000 متر
3 يمكن أن يكون الهواء المحيط ملوثا بالغبار والدخان والغازات المآكلة والبخار أو رش الملح. مستوى التلوث: الفئة IV:
4 سرعة الرياح لا تتجاوز 34 متر / ثانية (ما يعادل 700 با على سطح الاسطوانة) ؛
5 الاهتزازات أو حركة الأرض من خارج جهاز التبديل ومعدات التحكم ضئيلة.
6 لا يتجاوز حجم التداخل الكهرومغناطيسي في النظام الثانوي 1.6kV.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | ||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | ||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | ||||||||||
| 4 | التيار المسموح به | أ | 630، 1250 | ||||||||
| 5 | التيار الاسمي لقطع الدائرة القصيرة | kA | 16، 20، 25 | ||||||||
| 6 | أوقات كسر التيار القصير القياسي | أوقات | 30 | ||||||||
| 7 | التيار المقاوم لفترة قصيرة | kA | 16، 20، 25 | ||||||||
| 8 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 9 | التيار القياسي لإغلاق الدائرة القصيرة (الذروة) | kA | 40، 50 ، 63 | ||||||||
| 10 | ذروة التصنيف المقاومة للتيار | kA | 40، 50 ، 63 | ||||||||
| 11 | العمر الميكانيكي | أوقات | أكثر من 1000 | ||||||||
| 12 | التيار المسموح به لفتح | 10000 | |||||||||
| 13 | الوزن الصافي | كيلوغرام | 180 | ||||||||
المعلم التقني للمراقب:
| رقم التسلسل | المعلم | البيانات | ||||||||
| 1 | الجهد المدخل للعمل | AC220V | ||||||||
| 2 | تردد عمل المدخل | 50 هرتز | ||||||||
| 3 | نطاق تقلبات الجهد المسموح به لجهد المدخل | ± 20% | ||||||||
| 4 | استهلاك الطاقة الكلي للجهاز | < 10 واط | ||||||||
| 5 | قيمة أخذ العينات لدخول تيار المرحلة | 60-600A | ||||||||
| 6 | عتبة التشغيل منخفضة الجهد | 10- 140 فولت | ||||||||
| 7 | خطأ أخذ العينات المسموح به لقيمة طاقة المدخل | ± 5% | ||||||||
| 8 | قيمة وقت تأخير حماية التيار الزائد | 0.1-0.3s | ||||||||
| 9 | تعيين قيمة التيار الصفري | 0.2-6A | ||||||||
| 10 | وقت تأخير عمل الترسيم | 0-1200s | ||||||||
