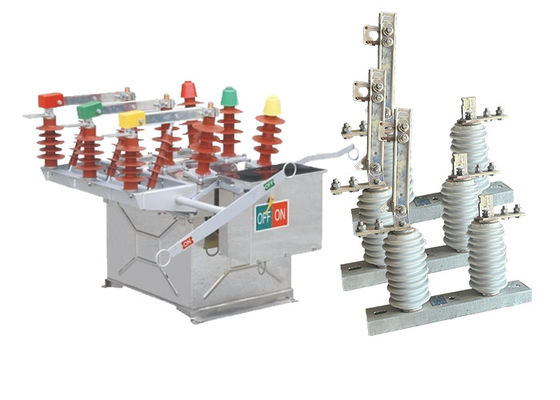

HengAnshun مفكّك الدوائر الفراغية الآلي المستخدم في نظام التوزيع يعمل مع مفتاح مكافئ الجهد العالي

HengAnshun مفكّك الدوائر الفراغية الآلي المستخدم في نظام التوزيع يعمل مع مفتاح مكافئ الجهد العالي

وصف المنتج:

مكسر الدوائر الفراغية المتردد للجهد العالي ZW8-12 هو نوع من أجهزة التبديل الكهربائية المستخدمة عادة في أنظمة نقل وتوزيع الطاقة.تم تصميمه للعمل في البيئات الخارجية ومعيار لحد أقصى الجهد من 12kV وتردد 50Hz.

الوظيفة الرئيسية لقطع التيار ZW8-12 هي قطع تدفق التيار الكهربائي في حالة حدوث زيادة في الحمل أو خطأ في الدائرة القصيرة.هذا يساعد على حماية المعدات الكهربائية أسفل النهر من الأضرار ومنع انقطاع الكهرباء.

مفكّك الدوائر ZW8-12 مناسب بشكل خاص للاستخدام في أنظمة التوزيع لشبكات الكهرباء الحضرية والريفية العاملة على 10kV.هو منتج ناضج وموثوق به الذي تم استخدامه على نطاق واسع في صناعة الطاقة لسنوات عديدة.

إحدى المزايا الرئيسية لقطع الدوائر ZW8-12 هو استخدامها لقطع الفراغ.مفاصل الفراغ فعالة للغاية في قطع التيارات الكهربائية و معروفة بعمرها الطويل و متطلبات الصيانة المنخفضةهذا يجعل ZW8-12 مفكّك الدوائر حل فعال من حيث التكلفة وموثوق بها لنظام توزيع الطاقة

تُلعب مفاتيح القطع الخارجية GW9-10 دورًا حاسمًا في أنظمة نقل وتوزيع الطاقة عالية الجهد.مصممة خصيصًا لقطع الدوائر عن مصادر الطاقة لأغراض الصيانة أو الإصلاح، ضمان سلامة العمال الذين يقومون بمهام على النظام.

الوظيفة الأساسية لمفتاح فاصل خارجي هي عزل الدائرة من مصدر الطاقة.يتم تحقيق ذلك من خلال قطب دوار الذي يتحكم في فتح وإغلاق شفرة التبديل أو الاتصال. من خلال تدوير القطب ، يمكن تشغيل الشفرة أو فكها ، مما يؤدي إلى توصيل الدوائر أو فكها بفعالية. يوفر هذا التشغيل اليدوي إشارة مرئية لحالة المفتاح ،يسمح للمشغلين بسهولة تحديد ما إذا كانت الدائرة تعمل أو لا تعمل.

سلامة المشغل هي ذات أهمية قصوى عند التعامل مع أنظمة الجهد العالي. لذلك ، عادة ما يتم بناء قطب مفتاح فاصل خارجي من مادة غير موصلة ،مثل الألياف الزجاجية أو المواد المركبةهذا الاختيار من المواد يضمن أن القطب يوفر العزل ضد الجهد العالي الموجود في النظام ، وحماية المشغل من الصدمة الكهربائية أثناء تشغيل التبديل.

تتوفر مفاتيح القطع الخارجية في تصاميم وأحجام مختلفة لاستيعاب الجهد والتيار المسموح به في الدوائر التي تسيطر عليها.يتم تثبيتها عادة على أعمدة أو هياكل في البيئات الخارجية لسهولة الوصول والعملعندما تستخدم جنبا إلى جنب مع أجهزة الحماية الأخرى مثل مفاتيح الدوائر والأمناتمفاتيح القطع تساهم في السلامة والموثوقية العامة للنظام الكهربائي من خلال توفير وسيلة العزل والحماية.

التأثير المزدوج للاستخدام عندما يمكن استخدام عازل GW9-10 سلسلة مع مفاتيح الدوائر الفراغ.

الخصائص:

1يحتوي ZW8-12 المكسر الخارجي للجهد العالي AC على قدرة محسنة على مكافحة التلوث ، مع العزل الداخلي المصمم لكل من العزل الجوي والعزل المركب من الراتنج الايبوكسي.هذا النظام العازل يساعد على حماية مفك الدوائر من الملوثات البيئية، وضمان عملها الموثوق به حتى في الظروف الخارجية الملوثة أو القاسية.

2مقطع التيار ZW8-12 مجهز بآلية تشغيل تخزين طاقة الصاروخ هذه الآلية تستخدم الطاقة المخزنة لتشغيل مفك التيار بكفاءةتمكين عمليات التبديل السريعة والموثوقةآلية تخزين طاقة الصاروخ تعزز الأداء العام وموثوقية المقطع

3يمكن تكوين مفصل الدوائر ZW8-12 إما مع مفتاح الفصل من جانب واحد (الجانب الأيسر) أو من جانبين ، إلى جانب PT الخارجي (المحول المحتمل).تتيح هذه المرونة خيارات تثبيت متعددة الأبعاد بناءً على متطلبات النظام المحددةيسمح مفتاح الفصل من جانب واحد أو جانبين بتعزيل مفصل الدوائر بسهولة من نظام الطاقة ، في حين أن PT الخارجي يسهل قياس التوتر الدقيق ومراقبته.


التوزيع:

العلاقة بين مفك الدوائر الفراغية الخارجية ومعزول القطع عالية الجهد في الخارج تكمن في أدوارهم التكميلية في النظام الكهربائي:

انقطاع الدوائر: مقطع الدوائر الفراغ هو المسؤول عن انقطاع الدوائر الكهربائية أثناء التشغيل العادي أو في حالة وجود خطأ.انها تعمل كوسيلة رئيسية لكسر التدفق الحاليعلى النقيض من ذلك ، يستخدم عازل التقطيع لعزل الدائرة من مصدر الطاقة خلال أنشطة الصيانة أو الإصلاح.أنه يوفر طبقة إضافية من السلامة عن طريق فتح الدوائر.

التنسيق: في أنظمة الكهرباء عالية الجهد، غالبًا ما يتم تنسيق مفك الدوائر الفراغية ومعزول التقطيع للعمل معًا.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يستخدم عازل التقطيع لعزل الدائرة جسديًا وتوفير إشارة مرئية على التقطيع.

السلامة والصيانة: يلعب عازل الفصل دورًا حاسمًا في ضمان سلامة موظفي الصيانة. قبل أن يتم إجراء أي أعمال صيانة على المعدات الكهربائية ، يجب أن يتم تحديد ما إذا كان المعدات الكهربائية تعمل بشكل جيد أو سيئة.يتم تشغيل عازل الفصل لفتح الدائرة وتوفير فجوة هوائية مرئيةهذا يضمن أن المعدات معطلة بالطاقة وآمنة للعمل عليها. من ناحية أخرى، يحمي مفك الدوائر الفراغ النظام أثناء التشغيل العادي وفي حالة حدوث أخطاء.

الهيكل:

1مفصل الفراغ: مفصل الفراغ هو قلب مفصل الدوائر. يتكون من اتصال ثابت ومواصل متحرك مختوم داخل غرفة فراغ. عندما يعمل مفصل الدوائر,يتم فصل الاتصالات ، مما يخلق قوسًا. دور مفصل الفراغ هو إطفاء القوس وتوفير انقطاع موثوق بالتيار.

2آلية التشغيل: يتم تجهيز مفكّك الدوائر بآلية تشغيل مسؤولة عن فتح وإغلاق الاتصالات. يمكن أن تستخدم آليات مختلفة مثل آلية الربيع،آلية هيدروليكية، أو آلية تشغيل كهرومغناطيسية. الآلية التشغيلية تضمن التشغيل السلس والموثوق به لقطع الدوائر.

3الحجرة العازلة: يتم وضع مفصل الدوائر في حجرة عازلة ، والتي توفر الحماية من العوامل الخارجية مثل الرطوبة والغبار والملوثات.عادة ما يتم تصنيع الحجرة من مواد عازلة عالية الجودة للحفاظ على القوة الكهربائية المطلوبة وخصائص العزل.

4نظام التحكم والحماية: يحتوي مفكّك الدوائر ZW8-12 على نظام التحكم والحماية لمراقبة وتحكم عمله. يتضمن هذا النظام أجهزة استشعار مختلفة،وأجهزة التحكم للكشف عن الظروف غير الطبيعية، توفير مدخلات إشارة، وبدء فتح أو إغلاق مفك الدوائر.

5محطات الاتصال: يحتوي مفكّك الدوائر على محطات اتصال للاتصالات الكهربائية الداخلية والخارجية. تسمح هذه المحطات بتوصيل كابلات الطاقة أو أشرطة الحافلات،تمكين تدفق التيار من خلال مفك الدوائر.

6المكونات المساعدة والتحكم: قد تكون هناك مكونات مساعدة ومكونات تحكم إضافية في مفصل الدوائر لتعزيز وظائفه. يمكن أن تشمل هذه المكونات المفاتيح المساعدة،محولات الجهد، محولات التيار ، وغيرها من الملحقات اللازمة لمراقبة وقياس والتحكم في المعلمات الكهربائية.

الميزة:

1وهي مجهزة بآلية تشغيل تخزين الطاقة من النوع CT23. يمكن تحقيق تخزين الطاقة والفتح والإغلاق بواسطة المحرك أو يدويا.

2.ZW8-12G يتكون من ZW8-12 مكسّر وعزل، يسمى المكسّر المشترك، ويمكن استخدامه كمقطع.

3هيكل المقطع هو ثلاثي المراحل التي تم تجميعها في خزان، ثلاثي المراحل فراغ قوس محطمة غرفة محاطة في خزان معدني، مواد العزل بين المراحل والمرحلة إلى كل مصنوعة من SMC.

4أداء موثوق به وقوة عازلة عالية

التطبيق:

1توزيع الطاقة: يتم استخدام مفكّكات الدوائر الفراغية الخارجية على نطاق واسع في أنظمة توزيع الطاقة لتشغيل وتحمي محولات التوزيع والمغذيات والمعدات الأخرى.عادة ما يتم تثبيتها على أعمدة خارجية، المحطات الفرعية، و أجهزة التبديل.

2الطاقة المتجددة على نطاق المرافق: يتم استخدام مفكّكات الدوائر الفراغية الخارجية في مشاريع الطاقة المتجددة على نطاق المرافق، مثل مزارع الرياح والطاقة الشمسية، لتبديل وحماية المحولات والمعدات الأخرى.

3أنظمة السكك الحديدية: يتم استخدام مفكّكات الدوائر الفراغية الخارجية في أنظمة السكك الحديدية، مثل أنظمة الإشارة والبنية التحتية للسكك الحديدية، لتبديل وتحمي المعدات الكهربائية.

4عمليات التعدين: يتم استخدام أجهزة قطع الدوائر الفراغية في المناطق الخارجية في عمليات التعدين لتبديل وتأمين المعدات الكهربائية في البيئات الخارجية القاسية.

5صناعة النفط والغاز: يتم استخدام مفكّكات الدوائر الفراغية الخارجية في صناعة النفط والغاز لتبديل وتحمي المعدات الكهربائية ، مثل المضخات والضغطات وأنابيب الأنابيب.

المعلم التقني:

ZW8-12


GW9-10
