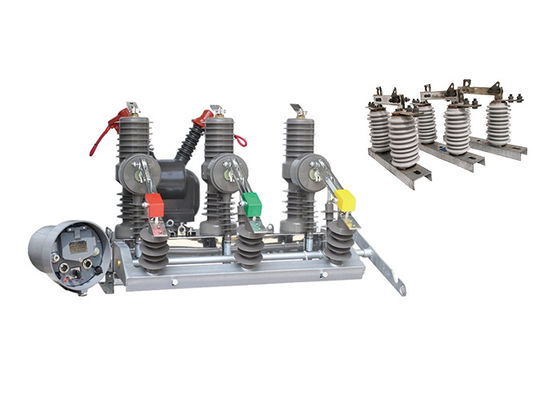

1250A مفكّك الدوائر الكهربائية الفراغية الآلي مجاني الصيانة مع جهاز تحكم للخارج مع مفتاح العزل
وصف المنتج:
هذا المقطع التلقائي الفراغ هو الجهد المسمى لمعدات التوزيع الخارجي ثلاثية المراحل AC 50HZ ، وتشكل التيار الاسمي 630A ~ 1250A ، والتيار القصير 20kA.تستخدم بشكل رئيسي لتحميل التيار،التيار المفرط والقصير الذي يستخدم نظام الكهرباء المقطوعة والمنفصلة.انها مناسبة للشركة الصناعية والتعدين تأسيس في حين أن هدفه هو حماية والسيطرة على النظام وسهلة لتناسب المناطق الريفية وبعض مكان التشغيل المتكرر.
مقدمة التحكم:
1.مع 485 / 232 واجهة الاتصال، أو من خلال الألياف الضوئية، الرصد عن بعد اللاسلكي؛ وظيفة التسارع بعد إعادة إغلاق؛ عندما يكون المفتاح ثقيل،التسارع التلقائي في حالة وجود خطأ دائم;
2إغلاق عن بعد / يدوي لتسريع التشنج ، وإغلاق إعادة الإغلاق: يبعث المستخدم بالطاقة بعد إصلاح الخط ، إذا نسى إزالة مفتاح الأرض ، يجب أن يسرع التشنج.
3يمكن تعديل وقت تأخير إعادة الإغلاق الثلاثة.
4دائرة إغلاق القفز تعتمد تصميم مكافحة سوء التشغيل ولها وظيفة مكافحة القفز.
5التيار الصفري يمكن أن يميز بين الأخطاء داخل المنطقة وخارج المنطقة.
6مفتاح التحكم عن بعد مصمم لمنع سوء التشغيل
الخصائص التقنية:
1 هيكل مغلق بالكامل مع ثلاثة مراحل مع أداء عال للخزين
(أ)أداء كسر مستقر وموثوق به ، لا خطر للحرق والانفجار ؛ لا صيانة ، حجم صغير ، وزن خفيف ، عمر خدمة طويل.
ب.مقاومة قوية للرطوبة والتكثيف ، خصيصًا للاستخدام في المناطق الباردة أو الرطبة.
(ج)المواد المستوردة لها خصائص عزل جيدة، مقاومة درجات الحرارة العالية، مقاومة الأشعة فوق البنفسجية، مقاومة الشيخوخة.
2 آلية تشغيل القفز المصغرة عالية الكفاءة وموثوق بها
(أ)طاقة محرك تخزين الطاقة منخفضة ، واستهلاك الطاقة من البوابة منخفضة ، وتبني ناقلة الآلية وضع ناقلة العمل المباشر ، وعدد الأجزاء صغير ،والموثوقية عالية.
ب.يتم وضع آلية التشغيل في صندوق الختم لمنع التآكل بشكل فعال وتحسين موثوقية الآلية.
3 التلاعب المريح والمرن وأداء الجمع الحر
(أ)يمكن استخدام تشغيل التبديل اليدوي / التقسيم الكهربائي وإغلاق / التحكم عن بعد.
ب.مع وحدة التحكم الذكية لتحقيق أتمتة التوزيع، أو مع وحدة التحكم بالصدفة لتشكيل جهاز إعادة إغلاق تلقائي، جهاز منقسم.
(ج)يمكن تركيب محولات تيار ثنائية أو ثلاثية المراحل لحماية التيار الزائد أو الدائرة القصيرة.
د.يمكن أن توفر إشارة الاستحواذ على التيار للجهاز التحكم الذكي وتثبيت محول التيار للقياس وفقا لطلب المستخدم.
(إي)يمكن تجهيزها بمفتاح عزل الربط ثلاثي المراحل ، مع جهاز إغلاق مضاد للخطأ ، ويمكن توصيلها بمعازلات عمود إيقاف البرق للحفاظ عليها بشكل مريح.
الميزة:
1.حجم صغير
2.وزن خفيف
3.بدون صيانة
4مضاد للتكثيف
5تتكيف مع الظروف الجوية السيئة والبيئة القذرة
المعلم التقني:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
سوف يضاعف تأثير استخدامها عندما يتم استخدام مفاتيح الدوائر مع منفصل العزلة.
