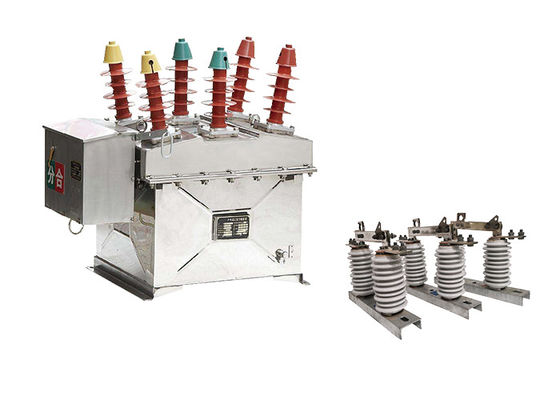

مفكّك دائرة فراغ أوتوماتيكي مثبت على قطب 630A/1250A مفكّك كسر حمولة فراغ خارجي ذكي
وصف المنتج:
المقطع الآلي الفراغية ZW8-12 تم تصميمها لتتوافق مع المعايير الدولية وتصنع باستخدام التقنيات المتقدمة.بطاقة تشغيل تتراوح بين:، وتيار قطع الدائرة القصيرة يصل إلى 20kA.
يتكون مفصل الدوائر من عدة مكونات رئيسية ، بما في ذلك مفصل الفراغ وآلية التشغيل ونظام التحكم.مفصل الفراغ هو قلب مفصل الدائرة وهو مسؤول عن قطع التيار الكهربائيتم تصميمه للعمل في فراغ، مما يساعد على منع القوس وضمان التشغيل الموثوق به.
آلية التشغيل مسؤولة عن فتح وإغلاق مفصل الدوائر ويمكن تشغيلها يدويا أو كهربائيا.نظام التحكم يراقب مفك الدوائر ويقدم ردود الفعل للمشغل، مما يسمح لهم بمراقبة حالة المقطع وكشف أي أخطاء.
تم تصميم مفكّك الدوائر ZW8-12 المثبت على القطب ليكون موثوقًا للغاية ويتطلب الحد الأدنى من الصيانة. لديه عمر خدمة طويل وقادر على تحمل البيئات الخارجية القاسية ،مما يجعلها مناسبة للاستخدام في مجموعة واسعة من التطبيقات.
الخصائص:
وظيفة حماية الحاسوب الصغير
1.لديها وظيفة حماية من التيار ثلاثية المراحل: التنقل السريع ، التنقل السريع المحدد بالوقت ، وحماية من التيار الزائد.
2إعداد مرن لخصائص التوقيت السريع والبطيء.
3يمكن للمستخدمين تعيين قيم الحماية والتأخير.
وظيفة إعادة الإغلاق
1يمكن تعيين ما يصل إلى ثلاث عمليات إعادة الإغلاق.
2يمكن للمستخدمين اختيار عدد عمليات إعادة الإغلاق وفترات إعادة الإغلاق المختلفة.
3لديها وظائف التسارع قبل إعادة الإغلاق، والتسارع بعد إعادة الإغلاق، واختيار التنسيق التسلسلي.
وظيفة إعادة بناء الشبكة
1يتضمن إغلاق التيار منخفض الجهد ، إعادة الإغلاق التلقائي ، عدم إغلاق قصير الوقت ، عدم إعادة إغلاق مستمر ، إعادة إغلاق منخفض الجهد ، إعادة ضبط تلقائي ، تنشيط قصير الوقت لقيمة الحماية في حالة الاستعداد ،وتفعيل مستمر لقيمة الحماية في حالة الاستعداد.
2يمكن تحقيق التحكم الذكي الموزع وفقًا للوظيفة المحددة مسبقًا أثناء تشغيل شبكة الحلقات.
3عندما يحدث خطأ في الشبكة، فإنه يقوم تلقائيًا بتطهير الخطأ، وعزل منطقة الخطأ، ونقل الطاقة تلقائيًا، واستعادة الطاقة إلى المنطقة غير الخاطئة.
وظيفة القياس
1.إنه يسجل الجهد، والتيار، وغيرها من بيانات التشغيل، فضلا عن سجلات الأحداث.
وظيفة FTU
1يمكن أن تحقق أربع وظائف عن بعد من التحكم عن بعد، والقياس عن بعد، وإشارة عن بعد، وتعديل عن بعد.
2ويشمل التحكم عن بعد، ومراقبة الحالة عن بعد المختلفة، والعرض عن بعد لقيم القياس المختلفة وسجلات الأحداث، وتعديل القيم المحددة المختلفة عن بعد.
واجهة الاتصال والبروتوكول
المتحكم مجهز بواحدة واجهة البيانات وبروتوكول الاتصال عن بعد قياسي، يدعم طرق الاتصال المختلفة مثل الألياف، السلكية، واللاسلكية،تعمل كمحطة بعيدة في نظام أتمتة توزيع الطاقة.
وظيفة التحكم عن بعد
يمكن تجهيزه بجهاز تحكم عن بعد لاسلكي لتحقيق عمليات فتح وإغلاق عن بعد على مسافة قريبة ، مع تشغيل آمن وموثوق به.
بطارية احتياطية
1يمكن تجهيزها ببطارية احتياطية للحفاظ على التشغيل الطبيعي لمدة 12 ساعة بعد فقدان التيار المتردد.
وظيفة حماية تبديل طاقة مزدوجة
1.لديها تحكم متبادل مزدوج للطاقة، مع وظيفة إعادة الإيقاف التلقائي عند تشغيل الطاقة ووظيفة التأخير التلقائي عند إيقاف الطاقة
2الجانب الخارجي له وظيفة عدم الإغلاق عند وجود الكهرباء، ومواقع التبديل اثنين مغلقة.
الهيكل:
1تكنولوجيا تشكيل التمدد لمرة واحدة على أساس القالب: يتم تصنيع الغطاء العلوي للمحفظة باستخدام تكنولوجيا تشكيل التمدد لمرة واحدة متقدمة ،الذي يضمن مستوى عال من القوة الميكانيكية، مع تصنيف حماية IP4X ، ومظهر جميل من الناحية الجمالية. هذه التكنولوجيا تسهل أيضًا التثبيت بسهولة. بالإضافة إلى ذلك ، فإن الحجرة مقاومة للصدأ والتآكل.المستخدمين لديهم خيار بين الفولاذ المقاوم للصدأ أو عالية الجودة صفيحة الصلب علاج رش.
2مفتاح فصل (اختياري): يقدم مفكّك الدائرة الفراغية ZW32-12 ميزة مفتاح فصل اختياري. تم تصميم هذا المفتاح خصيصًا بناءً على وحدة جسم المفتاح ZW8.انها بمثابة نقطة انقطاع مريحة ومرئية بوضوح أثناء صيانة خطوط التوزيعلمنع سوء التشغيل ، يتم دمج جهاز قفل ميكانيكي بين مفتاح الفصل ومقطع الدوائر.هذا يضمن زيادة السلامة ويقلل من خطر العمليات العرضية.
الحالة:
1درجة الحرارة المحيطة: -40 درجة مئوية ~ + 70 درجة مئوية (متوسط درجة الحرارة اليومية لا يتجاوز + 40 درجة مئوية)
2.الارتفاع:>1000m ((ماكس 3000m)
3الرطوبة المحيطة: متوسط الرطوبة النسبية اليومية لا تزيد عن 95٪، متوسط الشهرية النسبية
4مستوى التلوث: المستوى الرابع
5سرعة الرياح القصوى: 700Pa (ما يعادل سرعة الرياح 35m/s)
6شدة الزلزال: مستوى 8
المعلم التقني:
| رقم التسلسل | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى العزل الاسمي | 1 دقيقة تردد صناعي مقاومة الجهد | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| موجة البرق مقاومة الجهد (الذروة) | 75 | ||||||||||
| 3 | التيار المسموح به | أ | 630 | ||||||||
| 4 | التيار الاسمي لقطع الدائرة القصيرة | kA | 20 | ||||||||
| 5 | أوقات انقطاع التيار القصير | الوقت | 30 | ||||||||
| 6 | التيار المسموح به للتبديل للاختصار (الذروة) | kA | 50 | ||||||||
| 7 | ذروة التصنيف المقاومة للتيار | 50 | |||||||||
| 8 | مدة قصيرة مقبلة تحمل التيار | 20 | |||||||||
| 9 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 10 | وقت الانقطاع (فصل الإثارة المنفصلة) |
أقصى جهد تشغيل | ms | 15-50 | |||||||
| الجهد التشغيلي الاسمي | 30-60 | ||||||||||
| الجهد العملي الدقيق | |||||||||||
| 11 | وقت الإغلاق | 25-50 | |||||||||
| 12 | الوقت الكامل لقطع الاتصال | ≤100 | |||||||||
| 13 | وقت حرق القوس | ≤20 | |||||||||
| 14 | العمر الميكانيكي | الوقت | 10000 | ||||||||
| 15 | وظيفة الإغلاق | ج | 70 | ||||||||
| 16 | القوة الإدخالية الاسمية لمحرك تخزين الطاقة | W | < 250 | ||||||||
| 17 | الجهد الاشتراكي الاسمي/جهد الدوائر المساعدة الاسمي | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | وقت تخزين الطاقة عند الجهد الاسمي | S | <10 | ||||||||
| 19 | عزل التيار الزائد | التيار المسموح به | أ | 5 | |||||||
| دقة التيار المنفصل | % | ±10 | |||||||||
