مفك الدوائر الفراغية في الهواء الطلق عالية الجهد عالية الكفاءة المستخدمة من قبل النظام الصناعي مع مفتاح عصا الخطاف
وصف المنتج:

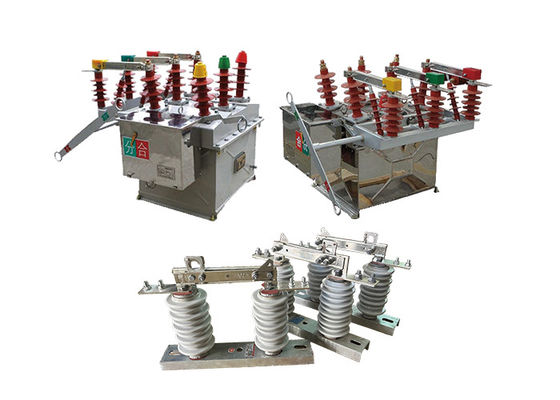

مفكّك الدوائر الفراغية الخارجيّة عالية الجهد التّيار المتردّد ZW8-12 مناسب لجهاز التّحويل الثّلاثيّ المرحليّ للجهد التّيار المتردّد الخارجيّ عالي الجهد بجهدٍ مقيّمٍ 12 كيلو فولت وترددٍ مقيّمٍ 50 هرتز.يستخدم أساسا في أنظمة توزيع شبكات الكهرباء الحضرية والريفية بقدرة 10 كيلو فولت لتشغيل أو إيقاف تشغيل تيارات الحمل وتيارات الخطأ للاختصارإنه واحد من أكثر المنتجات استخداماً، ناضجة ومستقرة في نظام الطاقة.
مفتاح العصا المسمارية GW9-10 هو نوع من الأجهزة المحمولة المستخدمة لعزل وتعليق خطوط التوزيع الكهربائية لأغراض الصيانة أو الإصلاح أو الطوارئ.انها أداة متعددة الاستخدامات يمكن استخدامها في مجموعة متنوعة من التطبيقات، بما في ذلك خطوط التوزيع الجوية والمحطات الفرعية والمرافق الصناعية.
تم تصميمه ليتم تشغيله من قبل شخص واحد ، مما يسهل الاستخدام والمناورة. وهو يتكون من قطب من الألياف الزجاجية التلسكوبية ، والتي يمكن تمديدها للوصول إلى المعدات الكهربائية ،ومجموعة من المرفقات القابلة للتبادل، والتي تسمح للمستخدم بتنفيذ مجموعة متنوعة من المهام ، مثل فتح أو إغلاق المفاتيح وخطوط التربة.
تم تصميم مفتاح العصا لتوفير انقطاع مرئي في الدائرة الكهربائية ، مما يساعد على الحماية من الاتصال العرضي مع المعدات التي تعمل بالطاقة.كما صممت لتحمل ظروف بيئية قاسية، مثل الرياح القوية والمطر والثلوج، مما يجعلها مناسبة للاستخدام في البيئات الخارجية.
التأثير المزدوج للاستخدام عندما يمكن استخدام عازل GW9-10 سلسلة مع مفاتيح الدوائر الفراغ.
الخصائص:
وظيفة حماية الحاسوب الصغير
1.لديها وظيفة حماية من التيار ثلاثية المراحل: التنقل السريع ، التنقل السريع المحدد بالوقت ، وحماية من التيار الزائد.
2إعداد مرن لخصائص التوقيت السريع والبطيء.
3يمكن للمستخدمين تعيين قيم الحماية والتأخير.
وظيفة إعادة الإغلاق
1يمكن تعيين ما يصل إلى ثلاث عمليات إعادة الإغلاق.
2يمكن للمستخدمين اختيار عدد عمليات إعادة الإغلاق وفترات إعادة الإغلاق المختلفة.
3لديها وظائف التسارع قبل إعادة الإغلاق، والتسارع بعد إعادة الإغلاق، واختيار التنسيق التسلسلي.
وظيفة إعادة بناء الشبكة
1يتضمن إغلاق التيار منخفض الجهد ، إعادة الإغلاق التلقائي ، عدم إغلاق قصير الوقت ، عدم إعادة إغلاق مستمر ، إعادة إغلاق منخفض الجهد ، إعادة ضبط تلقائي ، تنشيط قصير الوقت لقيمة الحماية في حالة الاستعداد ،وتفعيل مستمر لقيمة الحماية في حالة الاستعداد.
2يمكن تحقيق التحكم الذكي الموزع وفقًا للوظيفة المحددة مسبقًا أثناء تشغيل شبكة الحلقات.
3عندما يحدث خطأ في الشبكة، فإنه يقوم تلقائيًا بتطهير الخطأ، وعزل منطقة الخطأ، ونقل الطاقة تلقائيًا، واستعادة الطاقة إلى المنطقة غير الخاطئة.
الهيكل:
1تكنولوجيا تشكيل التمدد لمرة واحدة على أساس القالب: يتم تصنيع الغطاء العلوي للمحفظة باستخدام تكنولوجيا تشكيل التمدد لمرة واحدة متقدمة ،الذي يضمن مستوى عال من القوة الميكانيكية، مع تصنيف حماية IP4X ، ومظهر جميل من الناحية الجمالية. هذه التكنولوجيا تسهل أيضًا التثبيت بسهولة. بالإضافة إلى ذلك ، فإن الحجرة مقاومة للصدأ والتآكل.المستخدمين لديهم خيار بين الفولاذ المقاوم للصدأ أو عالية الجودة صفيحة الصلب علاج رش.
2.مفتاح فصل (اختياري): يقدم مقطع الدوائر الفراغية ZW32-12 ميزة مفتاح فصل اختياري. تم تصميم هذا المفتاح خصيصًا بناءً على وحدة جسم المفتاح ZW8.انها بمثابة نقطة انقطاع مريحة ومرئية بوضوح أثناء صيانة خطوط التوزيعلمنع سوء التشغيل ، يتم دمج جهاز قفل ميكانيكي بين مفتاح الفصل ومقطع الدوائر.هذا يضمن زيادة السلامة ويقلل من خطر العمليات العرضية.
التطبيق
1توزيع الطاقة: يتم استخدام مفكّكات الدوائر الفراغية الخارجية على نطاق واسع في أنظمة توزيع الطاقة لتشغيل وتحمي محولات التوزيع والمغذيات والمعدات الأخرى.عادة ما يتم تثبيتها على أعمدة خارجية، المحطات الفرعية، و أجهزة التبديل.
2الطاقة المتجددة على نطاق المرافق: يتم استخدام مفكّكات الدوائر الفراغية الخارجية في مشاريع الطاقة المتجددة على نطاق المرافق، مثل مزارع الرياح والطاقة الشمسية، لتبديل وحماية المحولات والمعدات الأخرى.
3أنظمة السكك الحديدية: يتم استخدام مفكّكات الدوائر الفراغية الخارجية في أنظمة السكك الحديدية، مثل أنظمة الإشارة والبنية التحتية للسكك الحديدية، لتبديل وتحمي المعدات الكهربائية.
4عمليات التعدين: يتم استخدام أجهزة قطع الدوائر الفراغية في المناطق الخارجية في عمليات التعدين لتبديل وتأمين المعدات الكهربائية في البيئات الخارجية القاسية.
5صناعة النفط والغاز: يتم استخدام مفكّكات الدوائر الفراغية الخارجية في صناعة النفط والغاز لتبديل وتحمي المعدات الكهربائية، مثل المضخات والضغطات وأنابيب الأنابيب.
المعلم التقني:
ZW8-12
| رقم التسلسل | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى العزل الاسمي | 1 دقيقة تردد صناعي مقاومة الجهد | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| موجة البرق مقاومة الجهد (الذروة) | 75 | ||||||||||
| 3 | التيار المسموح به | أ | 630 | ||||||||
| 4 | التيار الاسمي لقطع الدائرة القصيرة | kA | 20 | ||||||||
| 5 | أوقات انقطاع التيار القصير | الوقت | 30 | ||||||||
| 6 | التيار المسموح به للتبديل للاختصار (الذروة) | kA | 50 | ||||||||
| 7 | ذروة التصنيف المقاومة للتيار | 50 | |||||||||
| 8 | مدة قصيرة مقبلة تحمل التيار | 20 | |||||||||
| 9 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 10 | وقت الانقطاع (فصل الإثارة المنفصلة) |
أقصى جهد تشغيل | ms | 15-50 | |||||||
| الجهد التشغيلي الاسمي | 30-60 | ||||||||||
| الجهد العملي الدقيق | |||||||||||
| 11 | وقت الإغلاق | 25-50 | |||||||||
| 12 | الوقت الكامل لقطع الاتصال | ≤100 | |||||||||
| 13 | وقت حرق القوس | ≤20 | |||||||||
| 14 | العمر الميكانيكي | الوقت | 10000 | ||||||||
| 15 | وظيفة الإغلاق | ج | 70 | ||||||||
| 16 | القوة الإدخالية الاسمية لمحرك تخزين الطاقة | W | < 250 | ||||||||
| 17 | الجهد الاشتراكي الاسمي/جهد الدوائر المساعدة الاسمي | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | وقت تخزين الطاقة عند الجهد الاسمي | S | <10 | ||||||||
| 19 | عزل التيار الزائد | التيار المسموح به | أ | 5 | |||||||
| دقة التيار المنفصل | % | ±10 | |||||||||
GW9-10
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
