مفك الدوائر الفراغية الكهربائية عالية الجهد AC إعادة ضبط تلقائي مفك الدوائر الفراغية المستخدمة في الهواء الطلق
وصف المنتج:

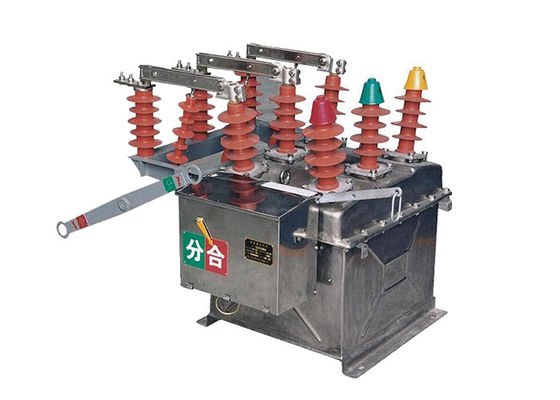

تم تصميم مفكّك الدوائر الفراغية ذو الجهد العالي ZW8-12 خصيصًا للاستخدام في الهواء الطلق في أنظمة أجهزة التبديل عالية الجهد.الغرض الرئيسي منه هو السيطرة على أنظمة التوزيع في شبكات الكهرباء الحضرية والريفية 10 كيلو فولت وحمايتهايعمل على فولتاج مقيّم 12 كيلو فولت وتردد مقيّم 50 هرتز، مما يجعله مناسبًا للاستخدام في أجهزة التبديل عالية الجهد في الهواء الطلق.
واحدة من الوظائف الرئيسية لقطاع ZW8-12 هو تشغيل أو إيقاف التيارات الحمل في نظام الطاقة.انها مسؤولة عن قطع التيارات الخطأ الدائرة القصيرة التي قد تحدثلضمان سلامة واستقرار الشبكة الكهربائية.
يستخدم مفكّك الدوائر مفكّك فراغ لإطفاء القوس الذي يتشكل عندما يفتح المفكّك أثناء عمليات التبديل.المعطيات الفراغية معروفة بصدقها في قطع الأقواس الكهربائيةفهي تمتلك قوة كهربائية عالية وتقدم أداء كهربائي ممتاز.
اكتسب مفكّك الدوائر ZW8-12 شعبية واسعة النطاق بسبب استخدامه الواسع النطاق واستقراره ونضجته في أنظمة الطاقة.جنبا إلى جنب مع موثوقيتها المثبتة، قد أنشأت سمعتها في الصناعة. خضع المكسرات لاختبارات صارمة لضمان استيفائها لمعايير الصناعة المطلوبة للأداء والسلامة.
الخصائص:
1يحتوي ZW8-12 المكسر الخارجي للجهد العالي AC على قدرة محسنة على مكافحة التلوث ، مع العزل الداخلي المصمم لكل من العزل الجوي والعزل المركب من الراتنج الايبوكسي.هذا النظام العازل يساعد على حماية مفك الدوائر من الملوثات البيئية، وضمان عملها الموثوق به حتى في الظروف الخارجية الملوثة أو القاسية.
2مقطع التيار ZW8-12 مجهز بآلية تشغيل تخزين طاقة الصاروخ هذه الآلية تستخدم الطاقة المخزنة لتشغيل مفك التيار بكفاءةتمكين عمليات التبديل السريعة والموثوقةآلية تخزين طاقة الصاروخ تعزز الأداء العام وموثوقية المقطع
3يمكن تكوين مفصل الدوائر ZW8-12 إما مع مفتاح الفصل من جانب واحد (الجانب الأيسر) أو من جانبين ، إلى جانب PT الخارجي (المحول المحتمل).تتيح هذه المرونة خيارات تثبيت متعددة الأبعاد بناءً على متطلبات النظام المحددةيسمح مفتاح الفصل من جانب واحد أو جانبين بتعزيل مفصل الدوائر بسهولة من نظام الطاقة ، في حين أن PT الخارجي يسهل قياس التوتر الدقيق ومراقبته.
التطبيق:
1توزيع الطاقة: يتم استخدام مفكّكات الدوائر الفراغية الخارجية على نطاق واسع في أنظمة توزيع الطاقة لتشغيل وتحمي محولات التوزيع والمغذيات والمعدات الأخرى.عادة ما يتم تثبيتها على أعمدة خارجية، المحطات الفرعية، و أجهزة التبديل.
2الطاقة المتجددة على نطاق المرافق: يتم استخدام مفكّكات الدوائر الفراغية الخارجية في مشاريع الطاقة المتجددة على نطاق المرافق، مثل مزارع الرياح والطاقة الشمسية، لتبديل وحماية المحولات والمعدات الأخرى.
3أنظمة السكك الحديدية: يتم استخدام مفكّكات الدوائر الفراغية الخارجية في أنظمة السكك الحديدية، مثل أنظمة الإشارة والبنية التحتية للسكك الحديدية، لتبديل وحماية المعدات الكهربائية.
4عمليات التعدين: يتم استخدام أجهزة قطع الدوائر الفراغية في المناطق الخارجية في عمليات التعدين لتبديل وتأمين المعدات الكهربائية في البيئات الخارجية القاسية.
5صناعة النفط والغاز: يتم استخدام مفكّكات الدوائر الفراغية الخارجية في صناعة النفط والغاز لتشغيل وتحمي المعدات الكهربائية، مثل المضخات والضغطات والأنابيب.
.
الشروط:
1درجة الحرارة المحيطة: -40 درجة مئوية ~ + 70 درجة مئوية (متوسط درجة الحرارة اليومية لا تتجاوز + 40 درجة مئوية)
2.الارتفاع:>1000m ((ماكس 3000m)
3الرطوبة المحيطة: متوسط الرطوبة النسبية اليومية لا تزيد عن 95٪، متوسط الشهرية النسبية
4مستوى التلوث: المستوى الرابع
5سرعة الرياح القصوى: 700Pa (ما يعادل سرعة الرياح 35m/s)
6شدة الزلزال: مستوى 8
المعلم التقني:
| الرقم | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى العزل الاسمي | 1 دقيقة تردد صناعي مقاومة الجهد | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| موجة البرق مقاومة الجهد (الذروة) | 75 | ||||||||||
| 3 | التيار المسموح به | أ | 630 | ||||||||
| 4 | التيار الاسمي لقطع الدائرة القصيرة | kA | 20 | ||||||||
| 5 | أوقات انقطاع التيار القصير | الوقت | 30 | ||||||||
| 6 | التيار المسموح به للتبديل للاختصار (الذروة) | kA | 50 | ||||||||
| 7 | ذروة التصنيف المقاومة للتيار | 50 | |||||||||
| 8 | مدة قصيرة مقبلة تحمل التيار | 20 | |||||||||
| 9 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 10 | وقت الانقطاع (فصل الإثارة المنفصلة) |
أقصى جهد تشغيل | ms | 15-50 | |||||||
| الجهد التشغيلي الاسمي | 30-60 | ||||||||||
| الجهد العملي الدقيق | |||||||||||
| 11 | وقت الإغلاق | 25-50 | |||||||||
| 12 | الوقت الكامل لقطع الاتصال | ≤100 | |||||||||
| 13 | وقت حرق القوس | ≤20 | |||||||||
| 14 | العمر الميكانيكي | الوقت | 10000 | ||||||||
| 15 | وظيفة الإغلاق | ج | 70 | ||||||||
| 16 | القوة الإدخالية الاسمية لمحرك تخزين الطاقة | W | < 250 | ||||||||
| 17 | الجهد الاشتراكي الاسمي/جهد الدوائر المساعدة الاسمي | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | وقت تخزين الطاقة عند الجهد الاسمي | S | <10 | ||||||||
| 19 | عزل التيار الزائد | التيار المسموح به | أ | 5 | |||||||
| دقة التيار المنفصل | % | ±10 | |||||||||
