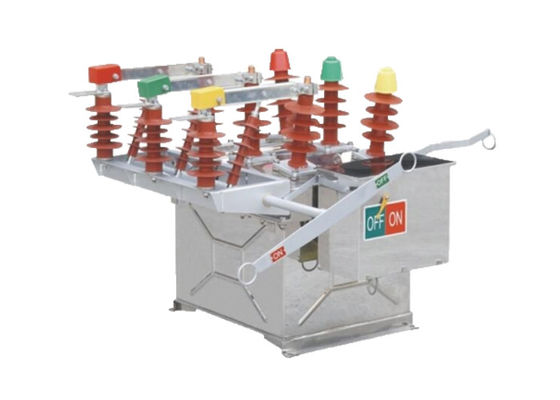

12kV 630A مفك الدوائر الفراغية عالية الجهد مع التشغيل الفعال للمحطات الفرعية الخارجية مفك الدوائر التلقائية
وصف المنتج:
مقطع التيار ZW8-12 تم تصميمه ليتوافق مع المعايير الدولية ويتم تصنيعه باستخدام التقنيات المتقدمة.وموارد قطع الدائرة القصيرة تصل إلى 20kA.
يتكون مفصل الدوائر من عدة مكونات رئيسية ، بما في ذلك مفصل الفراغ وآلية التشغيل ونظام التحكم.مفصل الفراغ هو قلب مفصل الدائرة وهو مسؤول عن قطع التيار الكهربائيتم تصميمه للعمل في فراغ، مما يساعد على منع القوس وضمان التشغيل الموثوق به.
آلية التشغيل مسؤولة عن فتح وإغلاق مفصل الدوائر ويمكن تشغيلها يدويا أو كهربائيا.نظام التحكم يراقب مفك الدوائر ويقدم ردود الفعل للمشغل، مما يسمح لهم بمراقبة حالة المقطع وكشف أي أخطاء.
تم تصميم مفكّك الدوائر ZW8-12 لتكون موثوقة للغاية وتتطلب الحد الأدنى من الصيانة. لديها عمر خدمة طويل وقادرة على تحمل البيئات الخارجية القاسية،مما يجعلها مناسبة للاستخدام في مجموعة واسعة من التطبيقات.
الخصائص:
1.المقطع التلقائي الفراغ ZW8-12 مصمم مع القدرة على مكافحة التلوث. وهذا يعني أنه قادر على العمل بشكل موثوق حتى في البيئات ذات مستويات عالية من التلوث،مثل المناطق ذات الغبار الثقيل أو الانبعاثات الصناعيةتم تصميم العزل الداخلي لتحمل مثل هذا التلوث والحفاظ على مستويات العزل المطلوبة. بالإضافة إلى ذلك، يستخدم مفكّك الدوائر العزل المركب للهواء والراتنج الإيبوكسي،الذي يوفر خصائص العزل المحسنة ويحسن الأداء العام للكاسح.
2.المقطع مجهز بآلية تشغيل لتخزين طاقة الصاروخهذه الآلية التشغيلية تخزن الطاقة الميكانيكية التي يمكن إطلاقها بسرعة لفتح أو إغلاق جهات الاتصال مع مفككة الدوائرآلية تخزين طاقة الصاروخ مصممة للعمل الفعال والموثوق به، وضمان التبديل السريع والفعال لقطع الدائرة.
3يمكن تجهيز مفكّك الدوائر ZW8-12 إما بمفتاح فصل من جانب واحد (الجانب الأيسر) أو من جانبين.هذا يسمح بالمرونة في تكوين وتثبيت مفصل الدوائر في نظام أجهزة التبديلبالإضافة إلى ذلك، يمكن تجهيزها مع PT خارجية (المحول المحتمل) ، والتي تستخدم لأغراض قياس الجهد والتحكم.PT الخارجي يسهل مراقبة الجهد الدقيقة ويساعد على ضمان التشغيل السليم لقطع الدوائر في نظام الجهد العالي.
المزايا:
1. CT23 آلية تشغيل ربيعية تخزن الطاقة: يتم تجهيز مفكّك الدوائر ZW8-12 بآلية تشغيل ربيعية تخزن الطاقة من نوع CT23.تستخدم هذه الآلية الطاقة الميكانيكية المخزنة في الينابيع لتسهيل فتح وإغلاق جهات الاتصال المقطعةيوفر مرونة في التشغيل، مما يسمح للعمل المتحرك أو اليدوي اعتمادا على المتطلبات الخاصة للتطبيق.
2.ZW8-12G مفكك مركب: نموذج ZW8-12G هو مفكك مركب يتكون من مفكك الدوائر ZW8-12 ومعزول. هذا التكوين يمكنه من العمل كقطاع ،توفير القدرة على عزل أقسام محددة من شبكة توزيع الكهرباء لأغراض الصيانة أو تحديد الأخطاء.
3.ثلاثة مراحل مجمعة في هيكل خزان: يحتوي مقطع التيار ZW8-12 على ثلاث مراحل مجتمعة في هيكل خزان.هذا يعني أن مكونات المكسر لكل مرحلة مغلقة داخل خزان مشترك، مما يوفر تصميماً مضغوطاً وتوفير مساحة. يوفر الخزان حماية ميكانيكية ويعزز الصلبة العامة لقطع الدوائر.
4غرفة إطفاء القوس الفراغ والمواد العازلة: داخل الخزان المعدني ، يحتوي مفكّك الدوائر ZW8-12 على غرفة إطفاء القوس الفراغ ثلاثية المراحل.هذه الغرفة تمحو بشكل فعال الأقواس الكهربائية التي تحدث أثناء انقطاع الدائرةبالإضافة إلى ذلك ، يستخدم مفكّك الدوائر مواد عزل ، مثل SMC (تركيب تشكيل الورق) ، لضمان العزل بين المراحل ومن مرحلة إلى مرحلة ،تحسين قوة العزل الكلية.
5أداء موثوق به وقوة عازلة عالية: يشتهر مفك الدوائر ZW8-12 بأدائه الموثوق به وقوته العازلة العالية.تم تصميمها واختبارها لتلبية معايير الأداء الصارمةيضمن العمل الموثوق به في مختلف الظروف الكهربائية. قوة العزل العالية تعزز قدرة مفك الدوائر على تحمل وعزل الجهد الكهربائي،المساهمة في سلامة وموثوقية النظام الكهربائي.
الخصائص:
وظيفة حماية الحاسوب الصغير
1.لديها وظيفة حماية من التيار ثلاثية المراحل: التنقل السريع ، التنقل السريع المحدد بالوقت ، وحماية من التيار الزائد.
2إعداد مرن لخصائص التوقيت السريع والبطيء.
3يمكن للمستخدمين تعيين قيم الحماية والتأخير.
وظيفة إعادة الإغلاق
1يمكن تعيين ما يصل إلى ثلاث عمليات إعادة الإغلاق.
2يمكن للمستخدمين اختيار عدد عمليات إعادة الإغلاق وفترات إعادة الإغلاق المختلفة.
3لديها وظائف التسارع قبل إعادة الإغلاق، والتسارع بعد إعادة الإغلاق، واختيار التنسيق التسلسلي.
وظيفة إعادة بناء الشبكة
1يتضمن إغلاق التيار منخفض الجهد ، إعادة الإغلاق التلقائي ، عدم إغلاق قصير الوقت ، عدم إعادة إغلاق مستمر ، إعادة إغلاق منخفض الجهد ، إعادة ضبط تلقائي ، تنشيط قصير الوقت لقيمة الحماية في حالة الاستعداد ،وتفعيل مستمر لقيمة الحماية في حالة الاستعداد.
2يمكن تحقيق التحكم الذكي الموزع وفقًا للوظيفة المحددة مسبقًا أثناء تشغيل شبكة الحلقات.
3عندما يحدث خطأ في الشبكة، فإنه يقوم تلقائيًا بتطهير الخطأ، وعزل منطقة الخطأ، ونقل الطاقة تلقائيًا، واستعادة الطاقة إلى المنطقة غير الخاطئة.
الحالة:
درجة الحرارة المحيطة: -40 درجة مئوية ~ + 70 درجة مئوية (متوسط درجة الحرارة اليومية لا يتجاوز + 40 درجة مئوية)
الارتفاع: > 1000m ((ماكس 3000m)
الرطوبة المحيطة:متوسط الرطوبة النسبية اليومية لا تزيد عن 95٪، المتوسط النسبي الشهري
مستوى التلوث: المستوى الرابع
سرعة الرياح القصوى: 700Pa (ما يعادل سرعة الرياح 35m/s)
شدة الزلزال: مستوى 8
المعلم التقني:
| الرقم | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى العزل الاسمي | 1 دقيقة تردد صناعي مقاومة الجهد | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| موجة البرق مقاومة الجهد (الذروة) | 75 | ||||||||||
| 3 | التيار المسموح به | أ | 630 | ||||||||
| 4 | التيار الاسمي لقطع الدائرة القصيرة | kA | 20 | ||||||||
| 5 | أوقات انقطاع التيار القصير | الوقت | 30 | ||||||||
| 6 | التيار المسموح به للتبديل للاختصار (الذروة) | kA | 50 | ||||||||
| 7 | ذروة التصنيف المقاومة للتيار | 50 | |||||||||
| 8 | مدة قصيرة مقبلة تحمل التيار | 20 | |||||||||
| 9 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 10 | وقت الانقطاع (فصل الإثارة المنفصلة) |
أقصى جهد تشغيل | ms | 15-50 | |||||||
| الجهد التشغيلي الاسمي | 30-60 | ||||||||||
| الجهد العملي الدقيق | |||||||||||
| 11 | وقت الإغلاق | 25-50 | |||||||||
| 12 | الوقت الكامل لقطع الاتصال | ≤100 | |||||||||
| 13 | وقت حرق القوس | ≤20 | |||||||||
| 14 | العمر الميكانيكي | الوقت | 10000 | ||||||||
| 15 | وظيفة الإغلاق | ج | 70 | ||||||||
| 16 | القوة الإدخالية الاسمية لمحرك تخزين الطاقة | W | < 250 | ||||||||
| 17 | الجهد الاشتراكي الاسمي/جهد الدوائر المساعدة الاسمي | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | وقت تخزين الطاقة عند الجهد الاسمي | S | <10 | ||||||||
| 19 | عزل التيار الزائد | التيار المسموح به | أ | 5 | |||||||
| دقة التيار المنفصل | % | ±10 | |||||||||
