مفك الدوائر الصناعية عالية الجهد في الفراغ ثلاث مراحل AC تلقائيًا / يدويًا
وصف المنتج:

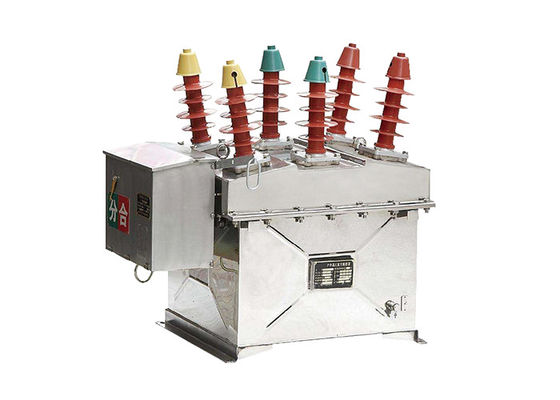

مفكّك الدوائر الفراغية الخارجيّة عالية الجهد التّيار المتردّد ZW8-12 مناسب للوصول إلى أجهزة التّحويل الثّلاثيّة المرحليّة للجهد التّيار المتردّد الخارجيّ عالي الجهد بجهدٍ مقيّم بـ 12 كيلو فولت وترددٍ مقيّم بـ 50 هرتز.يستخدم أساسا في أنظمة توزيع شبكات الكهرباء الحضرية والريفية بقدرة 10 كيلو فولت لتشغيل أو إيقاف تشغيل تيارات الحمل وتيارات الخطأ للاختصارإنه واحد من أكثر المنتجات استخداماً، ناضجة ومستقرة في نظام الطاقة.
التطبيق:
1شبكات توزيع الكهرباء: يمكن استخدام مفكّك الدوائر ZW8-12 في شبكات توزيع متوسطة الجهد ، مثل المحطات الفرعية ، لحماية المحولات ، المغذيات ،ومعدات كهربائية أخرى من الحمل الزائد والدائرات القصيرةيضمن التشغيل الموثوق والآمن لنظام التوزيع.
2المصانع الصناعية: الصناعات مثل مصانع التصنيع والمرافق الكيميائية وعمليات التعدين غالبا ما تستخدم مفك الدوائر ZW8-12 لحماية المعدات والآلات الحيوية.يوفر حماية الخطأ للمحركات، المولدات، أجهزة التبديل، وغيرها من الأنظمة الكهربائية الصناعية.
3المباني التجارية: يتم تثبيت مقطع الدوائر ZW8-12 عادة في المباني التجارية ، بما في ذلك مجمعات المكاتب ومراكز التسوق والمستشفيات والمؤسسات التعليمية.يحمي أنظمة توزيع الكهرباء، أنظمة التكييف والتهوية، المصاعد، دوائر الإضاءة، وغيرها من البنية التحتية الأساسية للمباني.
4أنظمة الطاقة المتجددة: مع زيادة اعتماد مصادر الطاقة المتجددة مثل طاقة الرياح والشمس،يتم استخدام مفكّك الدوائر ZW8-12 لحماية منشآت الطاقة المتجددة المتوسطة الجهديضمن قطع الطاقة الآمنة من المصادر المتجددة أثناء الأخطاء أو عمليات الصيانة.
5مشاريع البنية التحتية: مفكّك الدوائر ZW8-12 مناسب لمشاريع البنية التحتية مثل السكك الحديدية والمطارات ومرافق معالجة المياه.بما في ذلك أنظمة قوة الجر، أنظمة الإضاءة، محطات الضخ، ودوائر التحكم.
6مراكز البيانات: تتطلب مراكز البيانات حماية كهربائية موثوقة وقوية.يتم استخدام مفكّك الدوائر ZW8-12 عادة في أنظمة توزيع الجهد المتوسط داخل مراكز البيانات لحماية الخوادم الحرجة، أنظمة الطاقة الاحتياطية، البنية التحتية للتبريد، ومصادر الطاقة غير المتقطعة (UPS).
7منشآت النفط والغاز: في صناعة النفط والغاز ، يتم استخدام مفكّك الدوائر ZW8-12 في الأنظمة الكهربائية المتوسطة الجهد لحماية ومراقبة المضخات والضاغطات والمحركاتومعدات أخرى في المصافي، منصات البحر، وتركيبات الحبل.
الخصائص:
1يستخدم هذا مفكّك الدوائر مقاطعات فراغ كوسيلة لإطفاء القوس. مقاطعات الفراغ فعالة للغاية في إطفاء القوس وتوفر قوة كهربائية ممتازة.ضمان انقطاع موثوق به لتيارات الجهد المتوسط.
2يحتوي مفكّك الدوائر ZW8-12 على تصميم مضغوط ووحدي، مما يسمح بسهولة التثبيت والصيانة والتكامل في مجموعات أجهزة التبديل.الحجم المدمج يساعد أيضا على تحسين استخدام المساحة في المنشآت الكهربائية.
3تم تصميم مفكّك الدوائر للتعامل مع القدرات العالية للكسر، مما يسمح له بقطع الدوائر القصيرة والتيارات الخاطئة بأمان.يتم تحديد قدرة كسر مفصل ZW8-12 عادة من قبل الشركة المصنعة.
4مقطع التيار ZW8-12 مصمم للعمل الموثوق و خضع لاختبارات صارمة لضمان أدائه و متانتهيضم مواد عالية الجودة ومكونات هندسية دقيقة لضمان عمليات التبديل المستقرة والفعالة.
5ميزات السلامة: يتم تجهيز مفكّك الدوائر بأجهزة سلامة لتعزيز سلامة المشغل والنظام. قد تشمل هذه الميزات آليات قفل لمنع التشغيل الخاطئ.المؤشرات الميكانيكية والكهربائية لتوفير معلومات الحالة، ومظلات الأمان لمنع التعامل العرضي مع الأجزاء الحية.
6التحكم عن بعد والمراقبة: اعتمادا على النموذج المحدد والشركة المصنعة، قد يدعم ZW8-12 مفكّك الدوائر قدرات التحكم عن بعد والمراقبة.هذا يسمح للعمل مريحة ومراقبة مفككة الدوائر من غرفة التحكم المركزية أو من خلال نظام التحكم الإشرافية واكتساب البيانات (سكادا)تحسين إدارة النظام وصيانته.
الهيكل:
1تكنولوجيا تشكيل التمدد لمرة واحدة على أساس القالب: يتم تصنيع الغطاء العلوي للمحفظة باستخدام تكنولوجيا تشكيل التمدد لمرة واحدة متقدمة ،الذي يضمن مستوى عال من القوة الميكانيكية، مع تصنيف حماية IP4X ، ومظهر جميل من الناحية الجمالية. هذه التكنولوجيا تسهل أيضًا التثبيت بسهولة. بالإضافة إلى ذلك ، فإن الحجرة مقاومة للصدأ والتآكل.المستخدمين لديهم خيار بين الفولاذ المقاوم للصدأ أو عالية الجودة صفيحة الصلب علاج رش.
2.مفتاح فصل (اختياري): يقدم مقطع الدوائر الفراغية ZW32-12 ميزة مفتاح فصل اختياري. تم تصميم هذا المفتاح خصيصًا بناءً على وحدة جسم المفتاح ZW8.انها بمثابة نقطة انقطاع مريحة ومرئية بوضوح أثناء صيانة خطوط التوزيعلمنع سوء التشغيل ، يتم دمج جهاز قفل ميكانيكي بين مفتاح الفصل ومقطع الدوائر.هذا يضمن زيادة السلامة ويقلل من خطر العمليات العرضية.
المعلم التقني:
| الرقم | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى العزل الاسمي | 1 دقيقة تردد صناعي مقاومة الجهد | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| موجة البرق مقاومة الجهد (الذروة) | 75 | ||||||||||
| 3 | التيار المسموح به | أ | 630 | ||||||||
| 4 | التيار الاسمي لقطع الدائرة القصيرة | kA | 20 | ||||||||
| 5 | أوقات انقطاع التيار القصير | الوقت | 30 | ||||||||
| 6 | التيار المسموح به للتبديل للاختصار (الذروة) | kA | 50 | ||||||||
| 7 | ذروة التصنيف المقاومة للتيار | 50 | |||||||||
| 8 | مدة قصيرة مقبلة تحمل التيار | 20 | |||||||||
| 9 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 10 | وقت الانقطاع (فصل الإثارة المنفصلة) |
أقصى جهد تشغيل | ms | 15-50 | |||||||
| الجهد التشغيلي الاسمي | 30-60 | ||||||||||
| الجهد العملي الدقيق | |||||||||||
| 11 | وقت الإغلاق | 25-50 | |||||||||
| 12 | الوقت الكامل لقطع الاتصال | ≤100 | |||||||||
| 13 | وقت حرق القوس | ≤20 | |||||||||
| 14 | العمر الميكانيكي | الوقت | 10000 | ||||||||
| 15 | وظيفة الإغلاق | ج | 70 | ||||||||
| 16 | القوة الإدخالية الاسمية لمحرك تخزين الطاقة | W | < 250 | ||||||||
| 17 | الجهد الاشتراكي الاسمي/جهد الدوائر المساعدة الاسمي | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | وقت تخزين الطاقة عند الجهد الاسمي | S | <10 | ||||||||
| 19 | عزل التيار الزائد | التيار المسموح به | أ | 5 | |||||||
| دقة التيار المنفصل | % | ±10 | |||||||||
