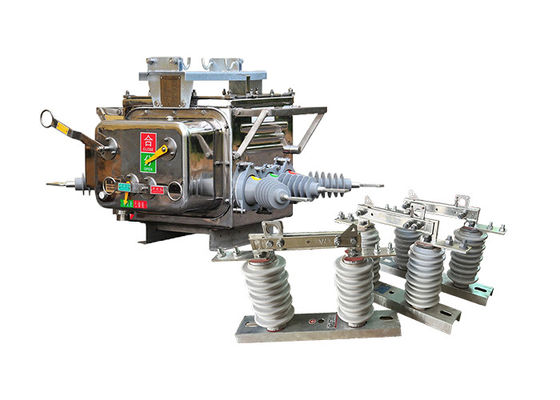

مفكّك الدوائر الفراغية ذو الجهد العالي مع جهاز تحكم ذكي مع مفتاح مفكّك خارجية

مفكّك الدوائر الفراغية ذو الجهد العالي مع جهاز تحكم ذكي مع مفتاح مفكّك خارجية


وصف المنتج:

ZW20-12 ((F) مفك الدوار الفراغية عالية الجهد هو منتج جديد يجمع بين وظائف متعددة في جهاز ذكي واحد.مفتاح الحمل الفراغ، إعادة إغلاق، وقطاعية، وتقدم تنوعا وكفاءة في تطبيقات مختلفة.

المكونات الرئيسية لمفتاح الحد من الحمل تشمل مفصل فراغ، و CH-40 المراقب، ومحول الجهد الخارجي.بينما جهاز التحكم CH-40 يوفر حماية متقدمة، وظائف التحكم والاتصالات ، محول الجهد الخارجي ، وهو اختياري لشبكات حلقات خطوط التوزيع الآلية ،يمكن استخدامها للاتصالات الثنائية PT (المحول المحتمل).

هذا المنتج يجد استخدامًا واسعًا في شبكات حلقات المجال في شبكات الكهرباء في المدن والريف 10kV و 13kV.وجهاز التبديل الآلي لنشر حمولة الخط في شبكات الحلقاتبالإضافة إلى ذلك، يمكن أن تعمل كمفتاح الحدود (المعروف عادة باسم كلب مراقبة) في خطوط إمدادات الطاقة الفرعية، فضلا عن إعادة إغلاق وقطاعات في شبكات التوزيع الجوية.

يقدم جهاز تحويل الحدود إمكانات إدارة عن بعد، مما يتيح مراقبة ومراقبة فعالة. وهو يدمج وظائف الحماية والتحكم جنبا إلى جنب مع ميزات الاتصال،تسهيل التكامل السلس في أنظمة أتمتة التوزيع.

يستخدم الجهاز آليات رصد وحكم موثوقة، بما في ذلك القدرة على رصد التيار الصفري في تسلسل مستوى mA والتيارات الدائرة القصيرة بين مراحل.هذا يسمح لإزالة تلقائية من أخطاء الأرضية أحادية المرحلة وأخطاء الدائرة القصيرة من مرحلة إلى مرحلة، وتعزيز قدرات نظام إدارة الأخطاء.

يستخدم المفتاح الرئيسي لقطع الدوائر الفراغية عالية الجهد تقنية قوس الفراغ ، في حين أن نظام العزل يتضمن عزل الغاز المختلط SF6 و N2.المنتج يحتوي على غاز الختم، تقنيات نظام عزل ضد الانفجار من اليابان وألمانيا وفرنسا ، مما يضمن أداء الختم العام الممتاز.الذي يمنع التسرب ويضمن أن أداء الجهاز لا يتأثر بالبيئة الخارجية.

تم تصميم آلية تشغيل الربيع لقطع الدوائر الفراغ من الجهد العالي مع مراعاة التصغير وتحسين الأداء.مما يؤدي إلى موثوقية عمل أعلى مقارنة مع آليات الربيع التقليديةهذا التحسن في التصميم يعزز الكفاءة التشغيلية العامة ومدة حياة الجهاز.

مفتاح فصل GW9-10 الخارجي هو مفتاح كهربائي يستخدم لقطع اتصال الدائرة من مصدر الطاقة.يستخدم عادة في أنظمة نقل وتوزيع الطاقة عالية الجهد للسماح لأفراد الصيانة بالعمل بأمان على المعدات دون خطر الصعق الكهربائي.

عازل الكهرباء ذو الجهد العالي لديه شفرة أو اتصال يمكن فتحها أو إغلاقها عن طريق تدوير القطب ، والذي ينشط أو يزيل الدائرة.عادة ما يكون القطب غير موصلة المواد لعزل المشغل من الجهد العالي.

تتوفر مفاتيح القطع الخارجية في تصاميم وأحجام مختلفة ، اعتمادًا على الجهد والتيار المسموح به في الدائرة التي تهدف إلى التحكم فيها.غالباً ما يتم تركيبها على عمود أو بنية، وغالباً ما تستخدم مع أجهزة حماية أخرى، مثل مفاتيح الدوائر والأمنات، لضمان سلامة وموثوقية النظام الكهربائي.


التأثير المزدوج للاستخدام عندما يمكن استخدام عازل GW9-10 سلسلة مع مفاتيح الدوائر الفراغ.

خصائص جهاز التحكم:

1مع 485 / 232 واجهة الاتصال، أو من خلال الألياف الضوئية، الرصد عن بعد لاسلكي؛ وظيفة التسارع بعد إعادة إغلاق: عندما يكون المفتاح ثقيل

2. في حالة فشل دائم ، تسريع التسارع التلقائي

3التحكم عن بعد / إغلاق يدوي لتسريع الرحلة، وقفل إعادة إغلاق: المستخدم إصلاح خط بعد الطاقة، إذا نسيت إزالة مفتاح الأرض

يجب تسريع التشويش

4يمكن ضبط وقت تأخير إعادة الإغلاق الثلاثة

تتبنى الدائرة التي تغلق الزحام تصميم مكافحة سوء التشغيل ، ولديها وظيفة مكافحة الزحام.

5التيار الصفري يمكن أن يميز الأخطاء داخل المنطقة من الأخطاء خارج المنطقة.

6مفتاح التحكم عن بعد مصمم لمنع سوء التشغيل



الحالة:

درجة حرارة الهواء المحيط: -40 درجة مئوية إلى +70 درجة مئوية.

الارتفاع: لا يتجاوز 3000 متر فوق مستوى سطح البحر.

قد يكون الهواء المحيط ملوثًا بالغبار والدخان والغازات المآكلة والبخار أو ضباب الملح. درجة التلوث: المستوى الرابع.

يجب أن لا تتجاوز سرعة الرياح 34 متر في الثانية (ما يعادل ضغط 700 با على السطح الأسطواني).

يمكن إهمال الاهتزازات أو النشاط الزلزالي من أجهزة التبديل الخارجية ومعدات التحكم.

نطاق التداخل الكهرومغناطيسي الذي يتم إحداثه في النظام الثانوي لا يتجاوز 1.6kV.




الخصائص:

1القدرة العالية على الكسر: قادرة على قطع التيارات العالية للخطأ وحماية النظام الكهربائي من ظروف التيار الزائد.

2التصميم المدمج: تم تصميم المفتاح ليكون مضغوطًا وتوفير المساحة ، مما يجعله مناسبًا لبيئات التثبيت المختلفة.

3أداء موثوق به: توفر تكنولوجيا مقاطع الفراغ المستخدمة في المفتاح عمليات التبديل الموثوقة وأقل متطلبات الصيانة.

4عمر كهربائي و ميكانيكي طويل: تم تصميم المفتاح ليكون له عمر تشغيلي طويل ، مع صمود و متانة عالية.

5ميزات الحماية: يمكن أن تشمل ميزات مثل حماية التيار الزائد، وحماية الدائرة القصيرة، وغيرها من التدابير الوقائية لحماية النظام الكهربائي.

6التحكم عن بعد والرصد: قد تقدم بعض نماذج سلسلة ZW20 قدرات التحكم عن بعد والرصد ، مما يسمح بالعمل المريح ورصد الحالة.

التطبيق:

1المباني التجارية: يستخدم المفتاح في المباني التجارية، بما في ذلك مراكز التسوق ومجمعات المكاتب والمستشفيات، لتوزيع الطاقة بشكل موثوق وآمن.يضمن التبديل الفعال للحمولة ويحمي الأحمال الكهربائية الحرجة.

2أنظمة الطاقة المتجددة: مفتاح ZW20 مناسب لأنظمة الطاقة المتجددة، مثل محطات الطاقة الشمسية ومزارع الرياح.إنه يسهل التبديل وحماية دوائر الجهد المتوسط في هذه الأنظمة.

3كهرباء السكك الحديدية: يتم استخدام المفتاح في مشاريع كهرباء السكك الحديدية للسيطرة على حماية إمدادات الطاقة إلى شبكات السكك الحديدية.يضمن توزيع الطاقة الموثوق بها والآمنة لعمليات القطارات.

4.مفتاح الفصل ومفتاح الاتصال: يمكن استخدام مفك الدوائر ZW20-12 ((F) كمفتاح الفصل أو مفتاح الاتصال في تكوين شبكة الحلقة لأنظمة توزيع الطاقة.يسمح بفتح وإغلاق الدوائر أثناء الصيانة أو ظروف الخطأ.

5جهاز التبديل التلقائي: يعمل كجهاز التبديل التلقائي ، مما يسمح بتنفيذ تغيير الحمل في تكوين شبكة الحلقة.هذه الميزة تعزز مرونة وكفاءة توزيع الطاقة.

المعلمات التقنية:

ZW20-12 ((F)
