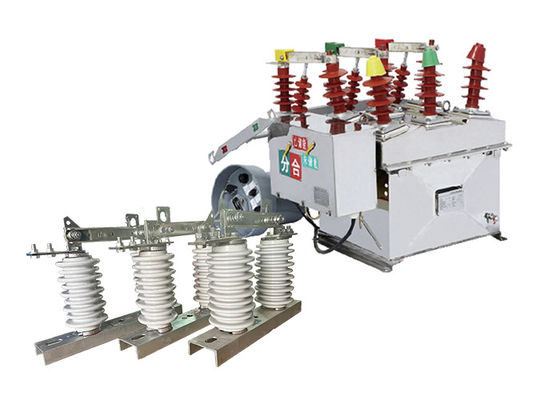

مفكّك الدائرة الفراغية ذو الكفاءة العالية الجهد العالي ثلاثة باحس متطابقة مع مفتاح مفكّك الخارجي المحمول
وصف المنتج:
مكسرات الفراغ عالية الجهد ZW8-12 تم تصميمها لتتوافق مع المعايير الدولية ويتم تصنيعها باستخدام التقنيات المتقدمة.بطاقة تشغيل تتراوح بين:، وتيار قطع الدائرة القصيرة يصل إلى 20kA.
يتكون مفكّك الدوائر من عدة مكونات رئيسية، بما في ذلك مفكّك الفراغ، وآلية التشغيل، ونظام التحكم.مفصل الفراغ هو قلب مفصل الدائرة وهو مسؤول عن قطع التيار الكهربائيتم تصميمه للعمل في فراغ، مما يساعد على منع القوس وضمان التشغيل الموثوق به.
آلية التشغيل مسؤولة عن فتح وإغلاق مفصل الدوائر ويمكن تشغيلها يدويا أو كهربائيا.نظام التحكم يراقب مفك الدوائر ويقدم ردود الفعل للمشغل، مما يسمح لهم بمراقبة حالة المقطع وكشف أي أخطاء.
تم تصميم ZW8-12 مفكّك الدوائر لتكون موثوقة للغاية وتتطلب الحد الأدنى من الصيانة. لديها حياة خدمة طويلة وقادرة على تحمل البيئات الخارجية القاسية،مما يجعلها مناسبة للاستخدام في مجموعة واسعة من التطبيقات.
مفتاح الدوسكونكتور الخارجية GW9-10 هو مفتاح كهربائي مصمم لعزل قسم من الشبكة الكهربائية أو النظام من بقية النظام لأغراض الصيانة أو الإصلاح.يستخدم عادة في أنظمة نقل وتوزيع الطاقة عالية الجهد.
تم تصميم المفتاح لفتح وإغلاق في ظل الظروف العادية أو غير العادية، مثل خطأ أو التيار الزائد. عندما يتم فتح المفتاح،إنه يقطع جسدياً قسم النظام عن بقية الشبكةيمنع تدفق الكهرباء إلى هذا الجزء.
عادة ما يتم تصميم مفاتيح الدوسكونكتور الخارجية للعمل عند الجهد بين 600 فولت و 765,000 فولت ، ويمكن تشغيلها يدويًا أو تلقائيًا.يتم تركيبها عادة في محطات فرعية أو على أعمدة الكهرباء، وهي مكون مهم من البنية التحتية لشبكة الكهرباء.
من المهم اتباع إجراءات السلامة المناسبة عند العمل مع مفاتيح فصل الجهد العالي ، لأنها يمكن أن تكون خطيرة إذا لم يتم التعامل معها بشكل صحيح.يجب السماح فقط للموظفين المؤهلين والتدريب على تشغيل وصيانة معدات الجهد العالي.
التأثير المزدوج للاستخدام عندما يمكن استخدام عازل GW9-10 سلسلة مع مفاتيح الدوائر الفراغ.
الخصائص:
وظيفة القياس
1.إنه يسجل الجهد، والتيار، وغيرها من بيانات التشغيل، فضلا عن سجلات الأحداث.
وظيفة FTU
1يمكن أن تحقق أربع وظائف عن بعد من التحكم عن بعد، والقياس عن بعد، وإشارة عن بعد، وتعديل عن بعد.
2ويشمل التحكم عن بعد، ومراقبة الحالة عن بعد المختلفة، والعرض عن بعد لقيم القياس المختلفة وسجلات الأحداث، وتعديل القيم المختلفة عن بعد.
واجهة الاتصال والبروتوكول
1 يتم تجهيز جهاز التحكم بواجهة بيانات واحدة وبروتوكول الاتصال عن بعد قياسي، يدعم طرق الاتصال المختلفة مثل الألياف، السلكية، واللاسلكية،تعمل كمحطة بعيدة في نظام أتمتة توزيع الطاقة.
وظيفة التحكم عن بعد
1يمكن تجهيزه بجهاز تحكم عن بعد لاسلكي لتحقيق عمليات فتح وإغلاق عن بعد على مسافة قريبة ، مع تشغيل آمن وموثوق به.
بطارية احتياطية
1يمكن تجهيزها ببطارية احتياطية للحفاظ على التشغيل الطبيعي لمدة 12 ساعة بعد فقدان التيار المتردد.
وظيفة حماية تبديل طاقة مزدوجة
1.لديها تحكم متبادل مزدوج للطاقة، مع وظيفة إعادة الإيقاف التلقائي عند تشغيل الطاقة ووظيفة التأخير التلقائي عند إيقاف الطاقة
2الجانب الخارجي له وظيفة عدم الإغلاق عند وجود الكهرباء، ومواقع التبديل اثنين مغلقة.
يقوم تلقائيًا بتطهير العيب، وعزل منطقة العيب، ونقل الطاقة تلقائيًا، واستعادة الطاقة إلى المنطقة غير المعيبة.
التوزيع:
العلاقة بين مفك الدوائر الفراغية الخارجية ومعزول القطع عالية الجهد في الخارج تكمن في أدوارهم التكميلية في النظام الكهربائي:
انقطاع الدائرة: مقطع الدائرة الفراغ هو المسؤول عن انقطاع الدائرة الكهربائية أثناء التشغيل العادي أو في حالة وجود خطأ.انها تعمل كوسيلة رئيسية لكسر التدفق الحاليعلى النقيض من ذلك ، يستخدم عازل التقطيع لعزل الدائرة من مصدر الطاقة خلال أنشطة الصيانة أو الإصلاح.أنها توفر طبقة إضافية من السلامة عن طريق فتح الدوائر جسديا.
التنسيق: في أنظمة توليد الكهرباء عالية الجهد، غالبًا ما يتم تنسيق مفصل الدوائر الفراغية ومعزول التقطيع للعمل معًا.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يستخدم عازل التقطيع لعزل الدائرة جسديًا وتوفير إشارة مرئية على التقطيع.
السلامة والصيانة: يلعب عازل الفصل دورًا حاسمًا في ضمان سلامة موظفي الصيانة. قبل أن يتم إجراء أي أعمال صيانة على المعدات الكهربائية ، يجب أن يتم تحديد ما إذا كان المعدات الكهربائية تعمل بشكل جيد أو سيئة.يتم تشغيل عازل الفصل لفتح الدائرة وتوفير فجوة هوائية مرئيةهذا يضمن أن المعدات معطلة بالطاقة وآمنة للعمل عليها. من ناحية أخرى، يحمي مفك الدوائر الفراغ النظام أثناء التشغيل العادي وفي حالة حدوث أخطاء.
التطبيق
1أنظمة التوزيع: يلعب مقطع التيار ZW8-12 دورًا حاسمًا في التحكم في أنظمة التوزيع وحمايتها في شبكات الكهرباء الحضرية والريفية 10kV.انها مسؤولة عن تشغيل أو إيقاف التيارات الحمللضمان توزيع الطاقة الموثوق به للمستهلكين.
2محطات كهرباء: يتم استخدام مفكّك الدوائر في كثير من الأحيان في محطات كهرباء حيث يتم توصيل خطوط نقل عالية الجهد بشبكات التوزيع.يساعد في عزل وحماية المعدات، مما يسمح بتشغيل محطة الفرعية بأمان وكفاءة.
3أنظمة الطاقة الصناعية: الصناعات التي تتطلب طاقة عالية، مثل مصانع التصنيع، عمليات التعدين، ومشاريع البنية التحتية واسعة النطاق.غالبا ما تستخدم ZW8-12 مفصل للسيطرة على وحماية أنظمة الطاقة عالية الجهديساعد في إدارة تيارات الحمل وحماية المعدات من التيارات الخطأ الدائرة القصيرة.
4أنظمة الطاقة المتجددة: مع زيادة اعتماد مصادر الطاقة المتجددة مثل طاقة الرياح والشمس،يجد مقطع التيار ZW8-12 تطبيقًا في أنظمة أجهزة التبديل عالية الجهد المرتبطة بتوليد الطاقة المتجددةيساعد في الاندماج الفعال للطاقة المتجددة في الشبكة ويضمن التشغيل الآمن لمرافق توليد الطاقة.
5شبكات المرافق: تعتمد شركات المرافق الكهربائية على مفكّك الدوائر ZW8-12 لإدارة وحماية شبكات النقل والتوزيع عالية الجهد.يسهم في الموثوقية والاستقرار العامين لشبكة المرافق من خلال التحكم بفعالية في تيار الحمل وقطع الأخطاء.
الحالة:
درجة الحرارة المحيطة: -40 درجة مئوية ~ + 70 درجة مئوية (متوسط درجة الحرارة اليومية لا يتجاوز + 40 درجة مئوية)
الارتفاع: > 1000m ((ماكس 3000m)
الرطوبة المحيطة:متوسط الرطوبة النسبية اليومية لا تزيد عن 95٪، المتوسط النسبي الشهري
مستوى التلوث: المستوى الرابع
سرعة الرياح القصوى: 700Pa (ما يعادل سرعة الرياح 35m/s)
شدة الزلزال: مستوى 8
المعلم التقني:
ZW8-12
| رقم التسلسل | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى العزل الاسمي | 1 دقيقة تردد صناعي مقاومة الجهد | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| موجة البرق مقاومة الجهد (الذروة) | 75 | ||||||||||
| 3 | التيار المسموح به | أ | 630 | ||||||||
| 4 | التيار الاسمي لقطع الدائرة القصيرة | kA | 20 | ||||||||
| 5 | أوقات انقطاع التيار القصير | الوقت | 30 | ||||||||
| 6 | التيار المسموح به للتبديل للاختصار (الذروة) | kA | 50 | ||||||||
| 7 | ذروة التصنيف المقاومة للتيار | 50 | |||||||||
| 8 | مدة قصيرة مقبلة تحمل التيار | 20 | |||||||||
| 9 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 10 | وقت الانقطاع (فصل الإثارة المنفصلة) |
أقصى جهد تشغيل | ms | 15-50 | |||||||
| الجهد التشغيلي الاسمي | 30-60 | ||||||||||
| الجهد العملي الدقيق | |||||||||||
| 11 | وقت الإغلاق | 25-50 | |||||||||
| 12 | الوقت الكامل لقطع الاتصال | ≤100 | |||||||||
| 13 | وقت حرق القوس | ≤20 | |||||||||
| 14 | العمر الميكانيكي | الوقت | 10000 | ||||||||
| 15 | وظيفة الإغلاق | ج | 70 | ||||||||
| 16 | القوة الإدخالية الاسمية لمحرك تخزين الطاقة | W | < 250 | ||||||||
| 17 | الجهد الاشتراكي الاسمي/جهد الدوائر المساعدة الاسمي | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | وقت تخزين الطاقة عند الجهد الاسمي | S | <10 | ||||||||
| 19 | عزل التيار الزائد | التيار المسموح به | أ | 5 | |||||||
| دقة التيار المنفصل | % | ±10 | |||||||||
GW9-10
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
