وصف المنتج:

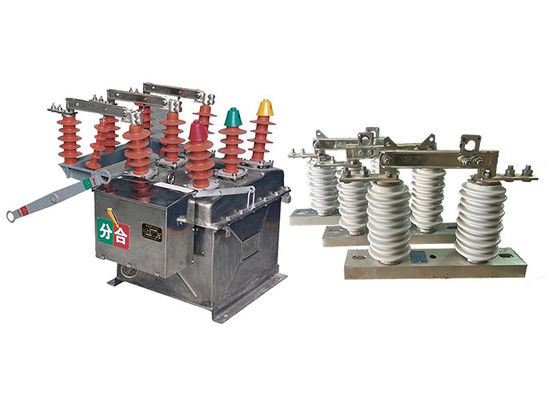

المقطع الآلي الفراغية ZW8-12 تم تصميمها لتتوافق مع المعايير الدولية ويتم تصنيعها باستخدام التقنيات المتقدمة.بطاقة تشغيل تتراوح بين:، وتيار قطع الدائرة القصيرة يصل إلى 20kA.

يتكون مفصل الدوائر من عدة مكونات رئيسية ، بما في ذلك مفصل الفراغ وآلية التشغيل ونظام التحكم.مفصل الفراغ هو قلب مفصل الدائرة وهو مسؤول عن قطع التيار الكهربائيتم تصميمه للعمل في فراغ، مما يساعد على منع القوس وضمان التشغيل الموثوق به.

آلية التشغيل مسؤولة عن فتح وإغلاق مفصل الدوائر ويمكن تشغيلها يدويا أو كهربائيا.نظام التحكم يراقب مفك الدوائر ويقدم ردود الفعل للمشغل، مما يسمح لهم بمراقبة حالة المقطع وكشف أي أخطاء.

تم تصميم مفكّك الدوائر ZW8-12 المثبت على القطب ليكون موثوقًا للغاية ويتطلب الحد الأدنى من الصيانة. لديه عمر خدمة طويل وقادر على تحمل البيئات الخارجية القاسية ،مما يجعلها مناسبة للاستخدام في مجموعة واسعة من التطبيقات.

GW9-10 هو نوع من الأجهزة المحمولة المستخدمة لعزل وتعليق خطوط التوزيع الكهربائية لأغراض الصيانة أو الإصلاح أو الطوارئ.انها أداة متعددة الاستخدامات يمكن استخدامها في مجموعة متنوعة من التطبيقات، بما في ذلك خطوط التوزيع الجوية والمحطات الفرعية والمرافق الصناعية.

تم تصميم المفتاح الذي يعمل على عصا الزناد ليتم تشغيله من قبل شخص واحد ، مما يسهل الاستخدام والمناورة.يمكن تمديدها للوصول إلى المعدات الكهربائية، ومجموعة من المرفقات القابلة للتبادل ، والتي تسمح للمستخدم بتنفيذ مجموعة متنوعة من المهام ، مثل فتح أو إغلاق المفاتيح وتوصيلات الأرض.

تم تصميم المفتاح لتوفير انقطاع مرئي في الدائرة الكهربائية ، مما يساعد على الحماية من الاتصال العرضي مع المعدات المشغلة بالطاقة.كما صممت لتحمل ظروف بيئية قاسية، مثل الرياح القوية والمطر والثلوج، مما يجعلها مناسبة للاستخدام في البيئات الخارجية.

الخصائص:

وظيفة حماية الحاسوب الصغير

1.لديها وظيفة حماية من التيار ثلاثية المراحل: التنقل السريع ، التنقل السريع المحدد بالوقت ، وحماية من التيار الزائد.

2إعداد مرن لخصائص التوقيت السريع والبطيء.

3يمكن للمستخدمين تعيين قيم الحماية والتأخير.

وظيفة إعادة الإغلاق

1يمكن تعيين ما يصل إلى ثلاث عمليات إعادة الإغلاق.

2يمكن للمستخدمين اختيار عدد عمليات إعادة الإغلاق وفترات إعادة الإغلاق المختلفة.

3لديها وظائف التسارع قبل إعادة الإغلاق، والتسارع بعد إعادة الإغلاق، واختيار التنسيق التسلسلي.

وظيفة إعادة بناء الشبكة

1يتضمن إغلاق التيار منخفض الجهد ، إعادة الإغلاق التلقائي ، عدم إغلاق قصير الوقت ، عدم إعادة إغلاق مستمر ، إعادة إغلاق منخفض الجهد ، إعادة ضبط تلقائي ، تنشيط قصير الوقت لقيمة الحماية في حالة الاستعداد ،وتفعيل مستمر لقيمة الحماية في حالة الاستعداد.

2يمكن تحقيق التحكم الذكي الموزع وفقًا للوظيفة المحددة مسبقًا أثناء تشغيل شبكة الحلقات.

3عندما يحدث خطأ في الشبكة، فإنه يقوم تلقائيًا بتطهير الخطأ، وعزل منطقة الخطأ، ونقل الطاقة تلقائيًا، واستعادة الطاقة إلى المنطقة غير الخاطئة.

وظيفة القياس

1.إنه يسجل الجهد، والتيار، وغيرها من بيانات التشغيل، فضلا عن سجلات الأحداث.

وظيفة FTU

1يمكن أن تحقق أربع وظائف عن بعد من التحكم عن بعد، والقياس عن بعد، وإشارة عن بعد، وتعديل عن بعد.

2ويشمل التحكم عن بعد، ومراقبة الحالة عن بعد المختلفة، وعرض عن بعد لقيم القياس المختلفة وسجلات الأحداث، وتعديل القيم المختلفة عن بعد.

واجهة الاتصال والبروتوكول

المتحكم مجهز بواحدة واجهة البيانات وبروتوكول الاتصال عن بعد قياسي، يدعم طرق الاتصال المختلفة مثل الألياف، السلكية، واللاسلكية،تعمل كمحطة بعيدة في نظام أتمتة توزيع الطاقة.

وظيفة التحكم عن بعد

يمكن تجهيزها بجهاز تحكم عن بعد لاسلكي لتحقيق عمليات فتح وإغلاق عن بعد على مسافة قريبة ، مع تشغيل آمن وموثوق به.

بطارية احتياطية

1يمكن تجهيزها ببطارية احتياطية للحفاظ على التشغيل الطبيعي لمدة 12 ساعة بعد فقدان التيار المتردد.

وظيفة حماية تبديل طاقة مزدوجة

1.لديها نظام تحكم متبادل مزدوج للطاقة، مع وظيفة إعادة الإيقاف التلقائي عند تشغيل الطاقة ووظيفة التأخير التلقائي عند إيقاف الطاقة.

2الجانب الخارجي له وظيفة عدم الإغلاق عند وجود الكهرباء، ومواقع التبديل اثنين مغلقة.


التطبيق:

1شبكات توزيع الكهرباء: يمكن استخدام مفكّك الدوائر ZW8-12 في شبكات توزيع متوسطة الجهد ، مثل المحطات الفرعية ، لحماية المحولات ، المغذيات ،ومعدات كهربائية أخرى من الحمل الزائد والدائرات القصيرةيضمن التشغيل الموثوق والآمن لنظام التوزيع.

2المصانع الصناعية: الصناعات مثل مصانع التصنيع والمرافق الكيميائية وعمليات التعدين غالبا ما تستخدم مفك الدوائر ZW8-12 لحماية المعدات والآلات الحيوية.يوفر حماية الخطأ للمحركات، المولدات، أجهزة التبديل، وغيرها من الأنظمة الكهربائية الصناعية.

3أنظمة الطاقة الصناعية: الصناعات التي تتطلب طاقة عالية، مثل مصانع التصنيع، عمليات التعدين، ومشاريع البنية التحتية واسعة النطاق.غالبا ما تستخدم ZW8-12 مفصل للسيطرة على وحماية أنظمة الطاقة عالية الجهديساعد في إدارة تيار الحمل وحماية المعدات من التيارات الخطأ الدائرة القصيرة.

4أنظمة الطاقة المتجددة: مع زيادة اعتماد مصادر الطاقة المتجددة مثل طاقة الرياح والشمس،يجد مقطع التيار ZW8-12 تطبيقًا في أنظمة أجهزة التبديل عالية الجهد المرتبطة بتوليد الطاقة المتجددةيساعد في الاندماج الفعال للطاقة المتجددة في الشبكة ويضمن التشغيل الآمن لمرافق توليد الكهرباء.

الميزة:

1. CT23 آلية تشغيل ربيعية تخزن الطاقة: يتم تجهيز مفكّك الدوائر ZW8-12 بآلية تشغيل ربيعية تخزن الطاقة من نوع CT23.تستخدم هذه الآلية الطاقة الميكانيكية المخزنة في الينابيع لتسهيل فتح وإغلاق جهات الاتصال المقطعةيوفر مرونة في التشغيل، مما يسمح للعمل المتحرك أو اليدوي اعتمادا على المتطلبات الخاصة للتطبيق.

2.ZW8-12G مفكك مركب: نموذج ZW8-12G هو مفكك مركب يتكون من مفكك الدوائر ZW8-12 ومعزول. هذا التكوين يمكنه من العمل كقطاع ،توفير القدرة على عزل أقسام محددة من شبكة توزيع الكهرباء لأغراض الصيانة أو تحديد الأخطاء.

3.ثلاثة مراحل مجمعة في هيكل خزان: يحتوي مقطع التيار ZW8-12 على ثلاث مراحل مجتمعة في هيكل خزان.هذا يعني أن مكونات المكسر لكل مرحلة مغلقة داخل خزان مشترك، مما يوفر تصميماً مضغوطاً وتوفير مساحة. يوفر الخزان حماية ميكانيكية ويعزز الصلبة العامة لقطع الدوائر.

4غرفة إطفاء القوس الفراغ والمواد العازلة: داخل الخزان المعدني ، يحتوي مفكّك الدوائر ZW8-12 على غرفة إطفاء القوس الفراغ ثلاثية المراحل.هذه الغرفة تمحو بشكل فعال الأقواس الكهربائية التي تحدث أثناء انقطاع الدائرةبالإضافة إلى ذلك ، يستخدم مفكّك الدوائر مواد عزل ، مثل SMC (تركيب تشكيل الورق) ، لضمان العزل بين المراحل ومن مرحلة إلى مرحلة ،تحسين قوة العزل الكلية.

5أداء موثوق به وقوة عازلة عالية: يشتهر مفك الدوائر ZW8-12 بأدائه الموثوق به وقوته العازلة العالية.تم تصميمها واختبارها لتلبية معايير الأداء الصارمةيضمن العمل الموثوق به في مختلف الظروف الكهربائية. قوة العزل العالية تعزز قدرة مفك الدوائر على تحمل وعزل الجهد الكهربائي،المساهمة في سلامة وموثوقية النظام الكهربائي

المعلم التقني:

ZW8-12

GW9-10
