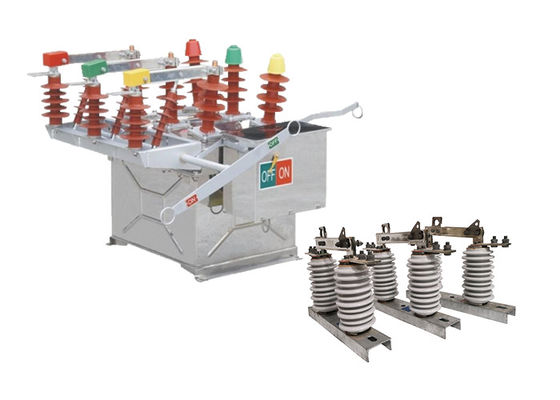

مفك الدوائر الفراغية عالية الجهد التيار المتردد الذكي مفك الدوائر الآلي / اليدوي المتطابقة مع عصا الخطاف من مرحلة واحدة

مفك الدوائر الفراغية عالية الجهد التيار المتردد الذكي مفك الدوائر الآلي / اليدوي المتطابقة مع عصا الخطاف من مرحلة واحدة

وصف المنتج:

مفك الدوائر الفراغية الخارجية عالية الجهد ZW8-12 مناسبة لأجهزة التبديل الثلاثية المراحل AC الخارجية عالية الجهد بجهد مقيّم 12kV وتردد مقيّم 50 هرتز.يستخدم أساسا في أنظمة توزيع شبكات الكهرباء الحضرية والريفية بقدرة 10 كيلو فولت لتشغيل أو إيقاف تشغيل تيارات الحمل وتيارات الخطأ للاختصارإنه واحد من أكثر المنتجات استخداماً، ناضجة ومستقرة في نظام الطاقة.

عصا الخطاف GW9-10 هي نوع من المفاتيح الكهربائية المستخدمة في أنظمة الطاقة عالية الجهد لعزل أقسام الشبكة لأغراض الصيانة أو السلامة.عادة ما يتم تركيب المفتاح على عمود أو بنية دعم أخرى ويتم استخدامه لقطع اتصال خط الكهرباء من بقية النظام.

تم تصميم العصي لتحمل الكهرباء والتيارات العالية وغالبا ما يتم تثبيتها في أماكن خارجية.وهي تتكون من مجموعة من الاتصالات الثابتة والمتحركة التي تفصلها فجوة الهواءعندما يكون التبديل في وضع مغلق ، تكون الاتصالات متماسكة مع بعضها البعض ، مما يسمح للتيار بالتدفق عبر الدائرة. عندما يتم فتح التبديل ، يتم فصل الاتصالات ،مقاطعة تدفق التيار من خلال الدائرة وعزله من بقية النظام.

العصي هي مكون مهم لسلامة نظام الطاقة وموثوقيتها وهي مصممة للعمل في مجموعة متنوعة من الظروف البيئية.غالبًا ما يخضعون لمتطلبات اختبار وتصديق صارمة لضمان استيفائهم لمعايير الصناعة للأداء والسلامة.

عادة ما تستخدم العصي في أنظمة نقل وتوزيع الجهد العالي لعزل أجزاء من الشبكة لأعمال الصيانة أو الإصلاح.كما أنها تستخدم كجهاز أمان لحماية العمال من المخاطر الكهربائية، مثل الاتصال العرضي مع أجزاء حية من النظام.

تأثير مزدوج لاستخدامها عندما يمكن استخدام عازل GW9-10 سلسلة عازل مع مفاصل الدوائر الفراغ!!

الخصائص:

1يحتوي ZW8-12 المكسر الخارجي للجهد العالي AC على قدرة محسنة على مكافحة التلوث ، مع العزل الداخلي المصمم لكل من العزل الجوي والعزل المركب من الراتنج الايبوكسي.هذا النظام العازل يساعد على حماية مفك الدوائر من الملوثات البيئية، وضمان عملها الموثوق به حتى في الظروف الخارجية الملوثة أو القاسية.

2مقطع التيار ZW8-12 مجهز بآلية تشغيل تخزين طاقة الصاروخ هذه الآلية تستخدم الطاقة المخزنة لتشغيل مفك التيار بكفاءةتمكين عمليات التبديل السريعة والموثوقةآلية تخزين طاقة الصاروخ تعزز الأداء العام وموثوقية المقطع

3يمكن تكوين مفصل الدوائر ZW8-12 إما مع مفتاح الفصل من جانب واحد (الجانب الأيسر) أو من جانبين ، إلى جانب PT الخارجي (المحول المحتمل).تتيح هذه المرونة خيارات تثبيت متعددة الأبعاد بناءً على متطلبات النظام المحددةيسمح مفتاح الفصل من جانب واحد أو جانبين بتعزيل مفصل الدوائر بسهولة من نظام الطاقة ، في حين أن PT الخارجي يسهل قياس التوتر الدقيق ومراقبته.


الحالة:

1درجة الحرارة المحيطة: تم تصميم مفك الدوائر للعمل في نطاق درجة الحرارة من -15°C إلى +40°C.وهذا يعني أنه يمكن أن تعمل بفعالية في البيئات مع درجات حرارة منخفضة إلى -15 درجة مئوية وارتفاع +40 درجة مئوية.

2ضغط الرياح: يمكن أن يتحمل مفكّك الدوائر ضغوط الرياح تصل إلى 700Pa، وهو ما يعادل سرعة الرياح 34m/s.هذا يضمن أن مفك الدوائر يبقى مستقرا ولا تتأثر بالرياح القوية.

3الارتفاع: المنفصل مناسب للتركيب على ارتفاعات تصل إلى 1000 متر فوق مستوى سطح البحر. تم تصميمه للعمل بشكل موثوق في هذا النطاق الارتفاع.

4شدة الزلزال: تم تصميم مفك الدوائر لتحمل الأنشطة الزلزالية بمستوى شدة يصل إلى 8 على مقياس شدة الزلزال.هذا يضمن أنه يبقى تشغيليا ولا تتأثر بالاهتزازات الزلزالية حتى هذا المستوى.

التطبيق

1شبكات توزيع الكهرباء: يمكن استخدام مفكّك الدوائر ZW8-12 في شبكات توزيع متوسطة الجهد ، مثل المحطات الفرعية ، لحماية المحولات ، المغذيات ،ومعدات كهربائية أخرى من الحمل الزائد والدائرات القصيرةيضمن التشغيل الموثوق والآمن لنظام التوزيع.

2المصانع الصناعية: الصناعات مثل مصانع التصنيع والمرافق الكيميائية وعمليات التعدين غالبا ما تستخدم مفك الدوائر ZW8-12 لحماية المعدات والآلات الحيوية.يوفر حماية الخطأ للمحركات، المولدات، أجهزة التبديل، وغيرها من الأنظمة الكهربائية الصناعية.

3المباني التجارية: يتم تثبيت مقطع الدوائر ZW8-12 عادة في المباني التجارية ، بما في ذلك مجمعات المكاتب ومراكز التسوق والمستشفيات والمؤسسات التعليمية.يحمي أنظمة توزيع الكهرباء، أنظمة التكييف والتهوية، المصاعد، دوائر الإضاءة، وغيرها من البنية التحتية الأساسية للمباني.

4أنظمة الطاقة المتجددة: مع زيادة اعتماد مصادر الطاقة المتجددة مثل طاقة الرياح والشمس،يتم استخدام مفكّك الدوائر ZW8-12 لحماية منشآت الطاقة المتجددة المتوسطة الجهديضمن قطع الطاقة الآمنة من المصادر المتجددة أثناء الأخطاء أو عمليات الصيانة.

5مشاريع البنية التحتية: مفكّك الدوائر ZW8-12 مناسب لمشاريع البنية التحتية مثل السكك الحديدية والمطارات ومرافق معالجة المياه.بما في ذلك أنظمة قوة الجر، أنظمة الإضاءة، محطات الضخ، ودوائر التحكم.

6مراكز البيانات: تتطلب مراكز البيانات حماية كهربائية موثوقة وقوية.يتم استخدام مفكّك الدوائر ZW8-12 عادة في أنظمة توزيع الجهد المتوسط داخل مراكز البيانات لحماية الخوادم الحرجة، أنظمة الطاقة الاحتياطية، البنية التحتية للتبريد، ومصادر الطاقة غير المتقطعة (UPS).

7منشآت النفط والغاز: في صناعة النفط والغاز ، يتم استخدام مفكّك الدوائر ZW8-12 في الأنظمة الكهربائية المتوسطة الجهد لحماية ومراقبة المضخات والضاغطات والمحركاتومعدات أخرى في المصافي، منصات البحر، وتركيبات الحبل.

الهيكل:

1الحجرة: يتم وضع مفكّك الدوائر في حجرة صلبة مصنوعة من مواد عالية الجودة، مثل الصلب أو الألومنيوم.الحجرة توفر حماية ميكانيكية وعزل للمكونات الداخلية.

2آلية التشغيل: آلية التشغيل مسؤولة عن فتح وإغلاق اتصالات مفككة الدوائر. يمكن أن تتكون من آلية يدوية أو محركية ، اعتمادًا على التصميم المحدد.آلية التشغيل تضمن التشغيل السلس والموثوق به من مفك الدوائر.

3مفصل الفراغ: مفصل الفراغ هو المكون الأساسي لقطع الدوائر. إنها غرفة مغلقة مليئة بفراغ عالي الجودة. عندما يتم إغلاق مفصل الدوائر ، يتم إغلاقها.الاتصالات في اتصال مع بعضها البعض داخل مفصل الفراغعندما يحتاج مفكّك الدوائر إلى قطع التيار، يخلق مفكّك الفراغ وسيطًا موثوقًا للغاية لإطفاء القوس، مما يؤدي إلى إطفاء القوس بفعالية.

4الاتصالات: تتولى اتصالات مفكّك الدوائر مسؤولية حمل وتعطيل التيار الكهربائي. عادة ما تكون مصنوعة من مواد عالية التوصيل، مثل النحاس أو الفضة.عندما يتم إغلاق مفصل الدوائرعندما يتم فتح مفك الدوائر، يتم فصل الاتصالات، مما يقطع التدفق الحالي.

5قوس المطر: تم تصميم قوس المطر لتسهيل الإطفاء السريع والفعال للقوس الذي يتشكل أثناء انقطاع الدائرة.يتم وضعها حول الاتصالات واستخدام تقنيات مختلفة قوس التطفئة، مثل الانفجار المغناطيسي أو تقسيم القوس، لضمان إطفاء قوس فعال.

6المواد العازلة: تستخدم المواد العازلة، مثل البورسلين أو المواد المركبة، لتوفير العزل والدعم للمكونات الداخلية لقطع الدوائر.يساعدون في الحفاظ على التخليصات الكهربائية المطلوبة ومنع التوهج.

7أجهزة التحكم والحماية: يمكن أن يتضمن مفكّك الدوائر أجهزة التحكم والحماية، مثل ملفات التشغيل والمفاتيح المساعدة والمركبات. توفر هذه الأجهزة وظائف إضافية،مثل التشغيل عن بعدالكشف عن الأخطاء والتنسيق مع أجهزة الحماية الأخرى في النظام الكهربائي.

8المحطات: يتم تجهيز مفكّك الدوائر بمحطات لربط الموصلات الكهربائية الداخلية والخارجية.هذه المحطات تسمح لقطع الدوائر ليتم دمجها في نظام توزيع الكهرباء.

المعلم التقني:

ZW8-12


GW9-10
