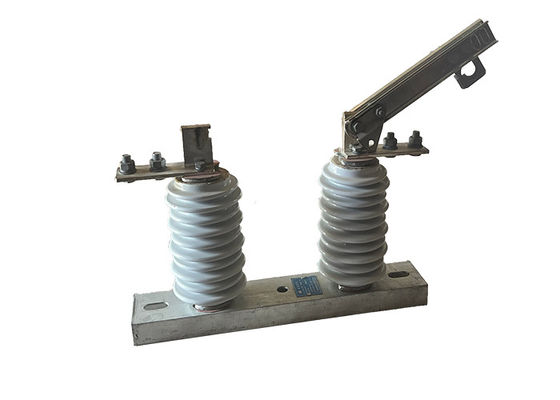

عازل التوتر العالي الكهربائي مع أداء مستقر السلامة العامة مع مفك الدوائر الخارجي الفراغ
وصف المنتج:
مفتاح العزل الكهربائي عالي الجهد ، المعروف أيضًا باسم مفتاح فصل الجهد العالي أو عازل ، هو مفتاح متخصص يستخدم في أنظمة نقل وتوزيع الطاقة عالية الجهد.الغرض الرئيسي منه هو توفير وسيلة لعزل أجزاء معينة من النظام الكهربائي للصيانة، إصلاح، أو أسباب السلامة.
يعمل مفتاح عزل الجهد العالي عن طريق فتح أو إغلاق الدائرة الكهربائية بشكل مادي. عندما يتم إغلاق المفتاح، فإنه يسمح بتدفق التيار الكهربائي،ربط الدائرة بمصدر الطاقة الخاص بهاوعلى العكس، عندما يتم فتح المفتاح، فإنه يقاطع تدفق التيار، وبالتالي فصل الدائرة من مصدر الطاقة.
عادة ما يتم تركيب مفاتيح عزل الجهد العالي في نقاط استراتيجية في النظام الكهربائي ، مما يسمح بعزل أقسام محددة أو معدات للصيانة والإصلاحأو لأغراض السلامةغالبًا ما تستخدم مع أجهزة حماية أخرى ، مثل مفكّكات الدوائر والأمنات ، لضمان السلامة والموثوقية العامة لنظام الطاقة عالية الجهد.
الخصائص:
1البناء: يتم تصميم مفاتيح عزل الجهد العالي للتعامل مع مستويات الجهد العالي التي توجد عادة في أنظمة النقل والتوزيع.وهي مبنية من مواد قوية ودائمة لتحمل الضغوط الكهربائية والظروف البيئية من المنشآت في الهواء الطلق.
2العزل: يتم تجهيز مفاتيح العزل بمواد عزل مناسبة لضمان التشغيل الآمن عند مستويات الجهد العالي.تم تصميم جهات الاتصال والمكونات الأخرى للمفتاح لتوفير عزل كهربائي كاف لمنع القوس أو الفلاشور أثناء عمليات الافتتاح أو الإغلاق.
3إشارة مرئية: غالبًا ما تتضمن مفاتيح عزل الجهد العالي مؤشرات مرئية لتوفير إشارة واضحة لحالتها.هذا يسمح للمشغلين للتأكد بصريا ما إذا كان المفتاح في وضعية مفتوحة أو مغلقة، مع ضمان العزل والإجراءات الأمنية المناسبة.
4التشغيل اليدوي: يتم تشغيل مفاتيح العزل عادةً يدويًا باستخدام مقبض دوار أو آلية رافعة. يقوم المشغل بتدوير المقبض أو الرافعة بدنياً لفتح أو إغلاق المفتاح.تتيح التحكم في اتصال الدائرة.
5قفلات السلامة: في بعض الحالات، يمكن تجهيز مفاتيح عزل الجهد العالي بقفلات السلامة. هذه القفلات تضمن استيفاء شروط معينة قبل أن يتم تشغيل المفتاح.مثل التحقق من أن الدائرة معطلة أو اتباع إجراءات السلامة المناسبة.
6التأريض: يمكن أن يكون لدى مفاتيح العزل أحكام لتأريض الدائرة المقطوعة.هذا يساعد على تفريغ أي طاقة كهربائية متبقية ويوفر تدابير أمنية إضافية لأفراد الصيانة العاملين في النظام.
العملية:
1 التحضير: قبل تشغيل المفتاح، يجب إزالة الطاقة من الدائرة وتعليقها بشكل صحيح لمنع أي مخاطر كهربائية.يجب فحص المفتاح لاكتشاف أي علامات على تلف أو ارتداء.
2 إغلاق المفتاح: لإغلاق المفتاح ، يقوم المشغل بتحريك مقبض المفتاح أو رافعة التحكم يدويًا أو عن بعد إلى الموقف المغلق. وهذا يربط الدائرة بمصدر الطاقة ،يسمح للتيار بالتدفق عبر الدائرة.
3 فتح المفتاح: لفتح المفتاح ، يقوم المشغل بتحريك مقبض المفتاح أو رافعة التحكم يدويًا أو عن بعد إلى الموقف المفتوح. هذا يفصل الدائرة عن مصدر الطاقة ،مقاطعة تدفق التيار.
4 إدارة القوس: عندما يتم فتح المفتاح، قد يحدث قوس كهربائي بين الاتصالات، والتي يمكن أن تكون خطيرة وتسبب تلف المفتاح. لإدارة القوس،يمكن تجهيز المفتاح بأجهزة مثل قوس القوس أو ملفات التفجير.
5 السلامة: يجب على مشغلي مفاتيح قطع التيار العالي اتباع إجراءات السلامة المناسبة لمنع المخاطر الكهربائية. قد يشمل ذلك ارتداء معدات الحماية الشخصية، والعمل في فرق،و بعد إجراءات القفل / التسمية.
الهيكل:
1جسد العازل الخزف: جسم العازل هو المكون الرئيسي للعازل ، وعادة ما يكون مصنوعًا من الخزف عالي القوة.وهي مصممة لتوفير العزل الكهربائي بين الموصل والهيكل الداعم، ويتم صناعته إلى الشكل والحجم المطلوبين.
2المكونات المعدنية النهائية: يتم ربط المكونات المعدنية النهائية بجسم العازل وتوفر وسيلة لربط العازل بالموصل والهيكل الداعم.عادة ما تكون مصنوعة من الصلب المغلف أو غيرها من المواد المقاومة للتآكل، ويمكن تصميمها مع ميزات خاصة مثل الشقوق أو المفاصل الكرة والمقبس لسهولة التثبيت.
3مركب الختم: يستخدم مركب الختم لإغلاق المفاصل بين جسم العازل ومكونات الطرف المعدنية ، مما يمنع الرطوبة والملوثات من دخول داخل العازل.
4الأجهزة: تستخدم الأجهزة مثل المسامير والمكسرات والشاشات لتثبيت الأجهزة المعدنية النهائية إلى جسم العازل والبنية الداعمة.
أغطية الارتباط: تستخدم أغطية الارتباط لحماية الارتباطات المعدنية من التآكل والتلف ، ويمكن أن تكون مصنوعة من البلاستيك أو مواد أخرى.
5الميزات الإضافية: اعتمادا على التطبيق المحدد، يمكن تصميم العازلات الكهربائية عالية الجهد من الخزف مع ميزات إضافية مثل الحواجز العازلة، والشرائح القوس،ومفاتيح الأرض لتحسين أدائها وسلامتها.
الشروط:
1الحد الأقصى لارتفاع التثبيت يجب ألا يتجاوز 1000 متر.
2لا ينبغي أن تتجاوز درجة حرارة الهواء المحيطة +40 درجة مئوية، وفي المناطق العامة، لا ينبغي أن تنخفض إلى أقل من -30 درجة مئوية. في مناطق باراموس، لا ينبغي أن تنخفض إلى أقل من -40 درجة مئوية.
3لا ينبغي أن يتجاوز ضغط الرياح 700 با، مما يعادل سرعة الرياح 34 متر في الثانية.
4يجب أن يكون العزل قادر على تحمل الزلازل التي تصل إلى 8 درجات
5يجب تركيب العزل في مكان لا يوجد فيه اهتزازات عنيفة متكررة.
6بالنسبة لمعازل النوع العادي، يجب الاحتفاظ بها بعيدة عن الغاز، الدخان، الرواسب الكيميائية، الضباب المملح، الغبار،والمواد المتفجرة والمتآكلة الأخرى التي يمكن أن تؤثر بشكل خطير على عزل العازل وقدرته على التوصيل.
7عازلات من نوع مضاد للتلوث مناسبة للاستخدام في مناطق التوصيل القذرة بشدة ، ولكن لا ينبغي تثبيتها في المناطق التي توجد فيها أي مواد متفجرة أو مسببة للحريق.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
