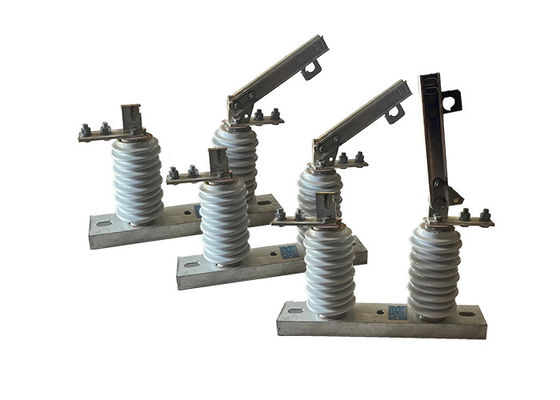

محرك تحطم الحمولة HV عازل التبديل واحد المرحلة التبديل التقطيع الرأسي مع التثبيت السهل مع مفصل الدائرة الفراغ
وصف المنتج:
The high-voltage isolator switch is a new type of isolation switch designed and manufactured by integrating the domestic existing experience in isolation switch production and advanced foreign technology.
يتكون مفتاح عزل الجهد العالي من قاعدة، عازلات العمود، أجزاء موصلة، وأجزاء ميكانيكية.خطية عالية للكسر والإغلاق، وموثوقية عالية، والتي تصل إلى مستوى المنتجات المماثلة محليا ودوليا.
علاوة على ذلك ، هناك نوع آخر من مفتاح الفصل يسمى GW9-12 ((W) ، له بنية من مرحلة واحدة ومناسبة لأنظمة الطاقة مع تردد 50 هرتز وجهد خط 10 كيلو فولت.يستخدم كدائرة لقطع وإغلاق خطوط عندما يكون هناك التوتر ولكن لا حمولة. The pollution-resistant isolation switch can meet the requirements of users in heavily polluted areas and effectively solve the problem of flashover caused by pollution during operation of the isolation switch.
الخصائص:
1المحمول: تم تصميم Loadbuster ليكون محمولًا ويمكن نقله بسهولة إلى الموقع حيثما تكون هناك حاجة إليه.
تصنيف الجهد العالي: تم تصميم هذه المفاتيح للتعامل مع مستويات الجهد العالي ، والتي تتراوح عادةً من بضع كيلو فولت إلى عدة مئات من كيلو فولت.
2العزل: يستخدم المفتاح لعزل قسم من نظام الطاقة لأغراض الصيانة أو الإصلاح.
3مؤشرات بصرية: يحتوي جهاز Loadbuster على مؤشرات بصرية تظهر ما إذا كان المفتاح مفتوحًا أو مغلقًا ، مما يسهل على المشغلين معرفة حالة الدائرة.
4التنوع: يمكن استخدام Loadbuster لمجموعة واسعة من التطبيقات ، بما في ذلك تبديل وتعزيل الدوائر ، وكذلك لتعزيل الأراضي وإزالة الطاقة من المعدات.
5ميزات السلامة: تم تصميم Loadbuster مع ميزات السلامة لحماية المشغلين من المخاطر الكهربائية ، مثل المواد العازلة التي تمنع الاتصال العرضي بالأجزاء الحية.
6سهولة الاستخدام: تم تصميم Loadbuster لتكون سهلة الاستخدام وتتطلب تدريبًا ضئيلًا للعمل.
7شفرات قابلة للتبديل: يحتوي Loadbuster على شفرات قابلة للتبديل يمكن استبدالها بسهولة ، مما يسمح بمزيد من المرونة والتنوع.
التطبيق:
1أنظمة توزيع الكهرباء: يستخدم المفتاح عادة في شبكات توزيع الكهرباء لعزل أقسام محددة من الدائرة لأغراض الصيانة أو الإصلاح أو استكشاف الأخطاء.يسمح للفنيين للعمل بأمان على جزء معين من النظام دون قطع الطاقة إلى الشبكة بأكملها.
2المحطات الفرعية: تُستخدم مفاتيح فك الجهد العالي عادةً في المحطات الفرعية الكهربائية لتوفير وسيلة لعزل المعدات ، مثل المحولات أو مفاتيح الدوائر ، من مصدر الطاقة.إنها تسهل الصيانةإصلاح أو استبدال مكونات المحطة دون التأثير على إمدادات الطاقة الكلية.
3المنشآت الصناعية: يستخدم المفتاح في البيئات الصناعية حيث توجد دوائر عالية الجهد أحادي المرحلة.يسمح بفصل المعدات أو الآلات بأمان أثناء أنشطة الصيانة أو الإصلاح، ضمان سلامة الموظفين وحماية المعدات من الأضرار.
4أنظمة الطاقة المتجددة: في منشآت الطاقة المتجددة، مثل أنظمة الطاقة الشمسية أو الرياحية،يتم استخدام مفاتيح فصل الجهد العالي لعزل أقسام محددة من النظام لعمل الصيانة أو الإصلاحأنها توفر وسيلة آمنة لقطع مصدر الطاقة من المكونات مثل المحولات، والبطاريات، أو نقاط اتصال الشبكة.
5الاختبار والقياس: غالبًا ما يتم استخدام مفتاح فصل الجهد العالي في تطبيقات الاختبار والقياس.يسمح لعزل أقسام محددة من الدائرة لإجراء قياسات دقيقة، التحليلات أو الاختبارات التشخيصية دون تدخل من المكونات الأخرى المتصلة.
العملية:
1إغلاق المفتاح: عندما يتم إغلاق المفتاح ، يتم وضع الجزئين الموصلين للدارة في اتصال مع بعضهما البعض ، مما يسمح للتيار الكهربائي بالتدفق عبر الدائرة.
2فتح المفتاح: عندما يتم فتح المفتاح ، يتم إنشاء فجوة هوائية بين الجزئين الموصلين للدارة ، مما يعزل المقطع بشكل فعال عن بقية النظام.هذا عادة ما يتم للسماح بالصيانة، إصلاح أو اختبار العمل أن يتم بأمان.
3تعبئة الدائرة: قبل أن يتم القيام بأي عمل على الجزء المعزول من الدائرة، من المهم أن تعبئ الدائرة لمنع أي شحنة كهربائية متبقية من التراكم.هذا عادة ما يتم باستخدام مفتاح الأرض أو الكترود الأرض.
من المهم أن نلاحظ أن تشغيل مفاتيح عزل الجهد العالي يجب أن يتم فقط من قبل موظفين مدربين ومؤهلين ،لأنها يمكن أن تشكل خطراً خطيراً على الصدمة الكهربائية أو الإصابة إذا تم التعامل معها بشكل غير صحيحبالإضافة إلى ذلك، من المهم اتباع جميع إجراءات السلامة والمبادئ التوجيهية عند العمل مع معدات الجهد العالي، بما في ذلك ارتداء الملابس والمعدات الواقية المناسبة.باستخدام أدوات معزولة، وضمان أن المنطقة خالية من أي مواد قابلة للاشتعال أو متفجرة.
التوزيع:
العلاقة بين مفك الدوائر الفراغية الخارجية ومعزول القطع عالية الجهد في الخارج تكمن في أدوارهم التكميلية في النظام الكهربائي:
انقطاع الدوائر: مقطع الدوائر الفراغ هو المسؤول عن انقطاع الدوائر الكهربائية أثناء التشغيل العادي أو في حالة وجود عطل.انها تعمل كوسيلة رئيسية لكسر التدفق الحاليعلى النقيض من ذلك ، يستخدم عازل التقطيع لعزل الدائرة من مصدر الطاقة أثناء أنشطة الصيانة أو الإصلاح.أنه يوفر طبقة إضافية من السلامة عن طريق فتح الدوائر.
التنسيق: في أنظمة الكهرباء عالية الجهد، غالبًا ما يتم تنسيق مفصل الدوائر الفراغية ومعزول الإنقطاع للعمل معًا.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يستخدم عازل التقطيع لعزل الدائرة جسديًا وتوفير إشارة مرئية على التقطيع.
السلامة والصيانة: يلعب عازل الفصل دورًا حاسمًا في ضمان سلامة موظفي الصيانة. قبل أن يتم إجراء أي أعمال صيانة على المعدات الكهربائية ، يجب أن يتم تحديد ما إذا كان المعدات الكهربائية تعمل بشكل جيد أو سيئة.يتم تشغيل عازل الفصل لفتح الدائرة وتوفير فجوة هوائية مرئيةهذا يضمن أن المعدات معطلة بالطاقة وآمنة للعمل عليها. من ناحية أخرى، يحمي مفك الدوائر الفراغ النظام أثناء التشغيل الطبيعي وفي حالة حدوث أخطاء.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
