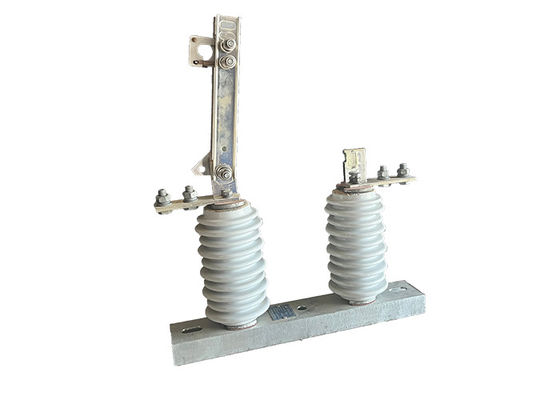

مفتاح العزل الكهربائي المحمول للكهرباء العالية الجهد GW9 سلسلة 630A اللون الرمادي الخط الجوي المجموعة مفاتيح عدم الاتصال
وصف المنتج:
The high voltage isolator switch is a new type of disconnecting switch designed and manufactured by synthesizing the domestic experience of existing disconnecting switch production and foreign advanced technology.
يتكون مفتاح العزل من القاعدة ، عازل العمود ، الجزء الموصل وجزء العضو. لديه مزايا البنية البسيطة ، أقل صيانة ، مستوى عال من التقطيع ، موثوقية عالية ،الخيصل إلى مستوى منتجات مماثلة في الداخل والخارج.
علاوة على ذلك ، هناك نوع آخر من مفتاح العزل يسمى GW9-12 ((W) ، مع بنية مرحلة واحدة مناسبة لنظام الطاقة مع تردد 50 هرتز وجهد خط 10kv.
وهو مناسب للاستخدام في أنظمة الطاقة مع تردد 50 هرتز وجهد خط 10 كيلو فولت، ويتم استخدامه لإغلاق وتقسيم خطوط عندما يكون هناك جهد ولا يوجد عبء،ويمكن أن تلبي مفاتيح العزل المضادة للتلوث متطلبات المستخدمين في المناطق الملوثة بشدة، ويمكن أن تحل بفعالية مشكلة البرق التلوث الذي يحدث عندما تكون مفاتيح العزل في العمل.
الميزة:
1هيكل بسيط: تم تصميم مفتاح العزل مع هيكل بسيط ، مما يسهل فهمه وتشغيله.
صيانة منخفضة: نظرًا لتصميمها وبناءها ، يتطلب مفتاح العزل الحد الأدنى من الصيانة ، مما يقلل من الحاجة إلى عمليات فحص وإصلاح متكررة.
2خطية كسر وإغلاق عالية: يحتوي مفتاح العزل على خطية كسر وإغلاق ممتازة ، مما يضمن تشغيل سلس وموثوق به أثناء عمليات التبديل.
3موثوقية عالية: تم بناء المفتاح لتوفير أداء موثوق به ، مما يقلل من خطر حدوث خلل أو فشل أثناء التشغيل.
4مقارنة بالمعايير الدولية: يلبي مفتاح العزل من سلسلة GW9-12 ((W) أو يتجاوز مستوى المنتجات المماثلة على الصعيدين المحلي والدولي.ضمان توافقها وتنافسيتها في السوق.
الخصائص:
1السلامة: الميزة الرئيسية لمفتاح العصا هي السلامة. فإنه يسمح لأفراد الصيانة بفصل الدائرة بأمان عن مصدر الطاقة دون خطر الإصابة بالصدمة الكهربائية.
2التشغيل عن بعد: يمكن تشغيل المفتاح من مسافة آمنة باستخدام قطب طويل أو "عصا الزناد" ، مما يلغي الحاجة إلى وجود الموظفين بالقرب من معدات الجهد العالي.
3سهولة الاستخدام: تم تصميم مفاتيح العصا لسهولة الاستخدام وتتطلب أدنى تدريب للعمل.
4المدى الطويل من العمر: تم تصميمها لتحمل الظروف البيئية القاسية، مثل درجات الحرارة الشديدة والرطوبة والمواد المآكلة.
5تصنيف الجهد العالي: عادة ما تستخدم مفاتيح العصا في أنظمة نقل وتوزيع الطاقة عالية الجهد ولديها تصنيف الجهد العالي.تتراوح من بضعة آلاف فولت إلى عدة مئات الآلاف فولت.
6التنوع: يمكن استخدامها لمجموعة واسعة من التطبيقات، بما في ذلك تبديل وتعزيل الدوائر، وكذلك لتعزيل الأرض وإزالة الطاقة من المعدات.
7مؤشرات مرئية: بعض مفاتيح العصا لديها مؤشرات مرئية تظهر ما إذا كان المفتاح مفتوحًا أو مغلقًا ، مما يسهل على المشغلين معرفة حالة الدائرة.
الهيكل:
يتكون هذا المنتج من القاعدة (الصفيحة) ، عازل القطب، الجزء الموصل وجهاز القفل. يتم تثبيت نهاية واحدة من السكين على رأس السكين الديناميكي للاتصال من خلال المسامير،والنهاية الأخرى من السكين متصلة بشكل منفصل مع رأس الاتصال الثابت، ويتم الحفاظ على كل جانب في حالة اتصال جيدة من خلال ضغط ربيع الضغط. كل سكين هو نوع الشكل فتحة، والتي لا تزيد فقط من سطح تبديد الحرارة من السكين،ولكن أيضاً تساعد على الحد من ارتفاع درجة الحرارة، وتحسين القوة الميكانيكية للسكين، مما يجعل الاستقرار الحراري الديناميكي ضد الدائرة القصيرة.تشكل أجزاء القفل المتداخلة المثبتة في الطرف غير الدوار من سكين الاتصال وخطاف القفل الثابت على الاتصال الثابت جهاز القفل الافتتاحي، والتي تُغلق ذاتياً عند إغلاق الفرامل، بحيث لا تسقط سكينة الفرامل من تلقاء نفسها بسبب وزنها أو بسبب تأثير الطاقة الكهربائية،مما أدى إلى فتح الفرامل دون سبب.
التطبيق:
1شبكات الكهرباء: يعد مفتاح العزل الرأسي العالي الجهد المرفق مكونًا حاسمًا في شبكات الكهرباء ، حيث يستخدم لعزل أقسام خطوط النقل للصيانة أو الإصلاح.هذا يساعد على ضمان أن شبكة الكهرباء تبقى فعالة وموثوقة، حتى أثناء عمليات الصيانة أو الإصلاح.
2المحطات الفرعية الكهربائية: يتم استخدام مفتاح العزل الرأسي العالي الجهد العلوي أيضًا في المحطات الفرعية الكهربائية.عندما تستخدم لعزل المحولات الفردية أو المعدات الأخرى للصيانة أو الإصلاحهذا يساعد على ضمان أن المحطة الفرعية تبقى تعمل وموثوق بها، حتى خلال أنشطة الصيانة أو الإصلاح.
3أنظمة الطاقة المتجددة: يستخدم مفتاح العزل الرأسي الشعبي العالي الجهد أيضًا في أنظمة الطاقة المتجددة ، مثل محطات الطاقة الرياحية والشمسية ،لعزل مقاطع خطوط النقل للصيانة أو الإصلاحهذا يساعد على ضمان أن نظام الطاقة المتجددة لا يزال فعالا وموثوقا، حتى خلال أنشطة الصيانة أو الإصلاح.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
