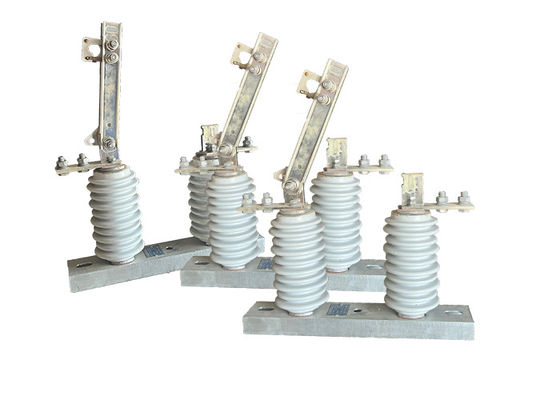

مفتاح عزل HV في الهواء الطلق مع آلية الارتباط لحماية نظام نقل الطاقة لارتفاع 1000 متر
وصف المنتج:
تلعب مفاتيح العزل عالية الجهد دوراً حاسماً في أنظمة نقل وتوزيع الطاقة.ومعالجة الظروف غير الطبيعيةيتم التركيز على تصميم وبناء هذه المفاتيح على قدرتها على التعامل مع الجهد العالي والتيارات، فضلا عن تحمل الظروف البيئية القاسية.
يقدم أنواع مختلفة من مفاتيح عزل الجهد العالي ، مثل مفاتيح الكسر الهوائي ، ومفتاحات الغمر بالزيت ، ومفتاحات عزل الغاز ، مزايا مختلفة اعتمادًا على التطبيق المحدد.مفاتيح الكوابح الهوائية هي الأكثر شيوعًا وتعتمد على جهات اتصال منفصلة جسديًا لقطع الدائرةيتم ملء المفاتيح المغمورة بالزيت بالزيت لمنع القوس ، مما يجعلها مناسبة لتطبيقات الجهد العالي. تستخدم المفاتيح المعزولة بالغاز غاز هيكسفلوريد الكبريت للعزل ،مما يسمح بتصميمات أكثر تكثيفاً.
تشغيل وصيانة مفاتيح عزل الجهد العالي تتطلب موظفين مؤهلين بتدريب مناسب.بما في ذلك استخدام معدات الحماية الشخصية والالتزام ببروتوكولات القفل / التسمية، هي حاسمة لمنع الحوادث وضمان سلامة العمال. الصيانة والاختبارات المنتظمة مهمة أيضًا للتحقق من وظيفة هذه المفاتيح وسلامتها.
العملية
1الموقف الأولي: مفتاح القطع في البداية في وضع مغلق، مما يعني أن الدائرة متصلة ومدفوعة.شفرة المفتاح أو الاتصال في اتصال مع المحطات أو الموصلات المقابلةيسمح بتدفق التيار الكهربائي.
2الإعداد وتدابير السلامة: قبل تشغيل المفتاح، يجب اتخاذ تدابير السلامة المناسبة.مثل ارتداء معدات حماية شخصية مناسبة (PPE) وضمان أن المنطقة خالية من أي مخاطر محتملةمن الضروري اتباع البروتوكولات والمبادئ التوجيهية للسلامة.
3التشغيل اليدوي: يقوم المشغل بتدوير قطب أو مقبض المفتاح ، والذي يتحكم في فتح وإغلاق شفرة المفتاح أو الاتصال.عادة ما يقع القطب على مسافة آمنة من المكونات الكهربائية الحية ويتم تصنيعه من مادة غير موصلة للعزل.
4فتح المفتاح: عن طريق تدوير القطب، يتم فصل شفرة أو اتصال المفتاح من المحطات أو الموصلات، مما يفتح الدائرة بشكل فعال.هذا الإجراء يقطع تدفق التيار الكهربائي ويقطع الدائرة من مصدر الطاقة.
5إشارة مرئية: عندما يتم تشغيل المفتاح ، فإنه يوفر إشارة مرئية لحالته. يمكن مراقبة موقع شفرة المفتاح أو الاتصال ،عادة من خلال حجرة شفافة أو باستخدام مؤشرات بصرية، لتحديد ما إذا كانت الدائرة متصلة أو منفصلة.
6الصيانة أو الإصلاح: مع مفتاح القطع في الموقف المفتوح، يمكن أن يتم تنفيذ أنشطة الصيانة أو الإصلاح بأمان على الدائرة.يمكن للعمال العمل على النظام دون خطر الصدمة الكهربائية، لأن الدائرة معزولة عن مصدر الطاقة.
7إغلاق المفتاح: بمجرد الانتهاء من مهام الصيانة أو الإصلاح ، وأنه من الآمن استعادة الطاقة إلى الدائرة ، ويقوم المشغل بتدوير القطب في الاتجاه المعاكس لإغلاق المفتاح.الشفرة أو الاتصال يعيد الاتصال مع المحطات أو الموصلات، إعادة توصيل الدائرة إلى مصدر الطاقة.
8التحقق: بعد إغلاق المفتاح، من المهم التحقق من أن الدائرة قد أعيد تشغيلها بنجاح وأنها تعمل بشكل صحيح.يمكن القيام بذلك من خلال إجراءات الاختبار والرصد المناسبة لضمان أن النظام يعمل كما هو مخطط له.
مخاطر السلامة:
1الصدمة الكهربائية: يمكن أن توفر مفاتيح فصل الجهد العالي صدمة كهربائية مميتة إذا لم يتم التعامل معها بشكل صحيح.يمكن أن يحدث هذا إذا لم يتم عزل المفتاح بشكل صحيح قبل فتحه أو إذا كان هناك خطأ في المعدات.
2فلاش القوس: عندما يتم فتح مفاتيح فصل الجهد العالي ، يمكن أن يحدث فلاش قوس ، والذي يمكن أن يطلق كمية كبيرة من الطاقة في شكل حرارة وضوء وضغط. وهذا يمكن أن يسبب حروق ،تلف العين، وإصابات أخرى.
3فشل المعدات: يمكن أن تفشل مفاتيح فك التوتر العالي إذا لم يتم صيانتها بشكل صحيح أو إذا تم تحميلها بشكل مفرط. وهذا يمكن أن يؤدي إلى تلف المعدات والحرائق الكهربائية وغيرها من المخاطر.
4المخاطر البيئية: غالبًا ما توجد مفاتيح قطع التوتر العالي في البيئات الخارجية ، حيث يمكن أن تتعرض لظروف الطقس القاسية ، مثل الرياح القوية والمطر الغزير ،والبرق يضربهذه الظروف يمكن أن تخلق مخاطر سلامة إضافية للأفراد الذين يعملون أو صيانة المعدات.
ملاحظة:
لتقليل المخاطر المرتبطة بمفتاحات فصل الجهد العالي من المهم اتباع إجراءات السلامة المناسبة ، بما في ذلك استخدام معدات حماية شخصية مناسبة ،بعد إجراءات الإغلاق والإغلاق، وضمان أن الموظفين المؤهلين والمدربين فقط يسمح لهم بتشغيل المعدات وصيانتها.الصيانة والفحوصات المنتظمة للمعدات يمكن أن تساعد أيضا في الحد من خطر فشل المعدات وغيرها من المخاطر.
نصائح السلامة:
1ارتدي دائماً معدات حماية شخصية مناسبة مثل القفازات ونظارات الأمان والملابس المقاومة للنار.
قبل العمل على التبديل، تأكد من أن مصدر الطاقة مغلق، وتبديل الأرض بشكل صحيح.
2اتبع تعليمات الشركة المصنعة لتشغيل المفتاح، ولا تحاول تجاوز عناصر السلامة أو استخدام المفتاح لأغراض أخرى غير الاستخدام المقصود.
3عند العمل على المفتاح، استخدم أدوات ومعدات معزولة لمنع الصدمة الكهربائية.
4تجنب لمس أي أجزاء موصلة من المفتاح والحفاظ على مسافة آمنة من المفتاح عندما يتم تشغيله.
5لا تحاول أبداً إصلاح أو تعديل المفتاح بنفسك إلا إذا كنت مهنياً مؤهلاً ومدرساً.
6حافظ على المنطقة المحيطة بالمفتاح نظيفة وخالية من الحطام الذي قد يتداخل مع عمله.
7فحص المفتاح بانتظام بحثاً عن علامات التآكل أو التلف، واستبدال أي أجزاء تالفة أو ملبسة في أقرب وقت ممكن.
8يجب أن يسمح للأفراد المعتمدين فقط بتشغيل أو إجراء الصيانة على المفتاح.
9.في حالة الطوارئ اتبع إجراءات الطوارئ المحددة و أطفئ الطاقة على المفتاح فورا
الوظيفة:
الوظيفة الرئيسية لمعزل كهربائي عالي الجهد هي توفير العزل الكهربائي بين موصل التيار المتردد عالي الجهد والهيكل الداعم ،ودعم وزن الموصلوهي مصممة لتحمل مستويات عالية من الجهد والتيار الكهربائي، وعادة ما تكون مصنوعة من مواد مقاومة للغاية للقوس الكهربائي والتآكل،مثل الخزف أو البوليمر.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
