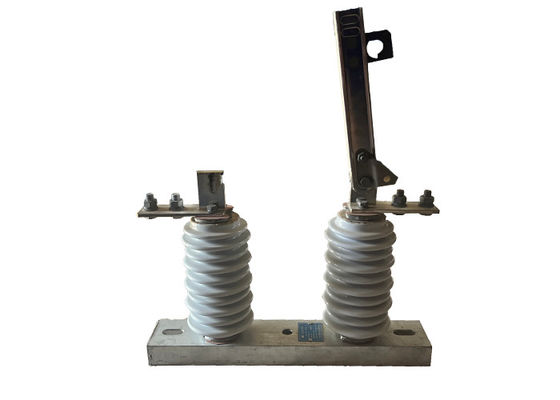

مفاتيح العزل الفازي الموحد عالية الجهد تعمل بكفاءة مفاتيح القطع الخارجية للأنظمة الكهربائية

مفاتيح العزل الفازي الموحد عالية الجهد تعمل بكفاءة مفاتيح القطع الخارجية للأنظمة الكهربائية

وصف المنتج:

مفتاح عزل الجهد العالي هو نوع من الأجهزة المحمولة المستخدمة لعزل وتعليق خطوط التوزيع الكهربائية لأغراض الصيانة أو الإصلاح أو الطوارئ.انها أداة متعددة الاستخدامات يمكن استخدامها في مجموعة متنوعة من التطبيقات، بما في ذلك خطوط التوزيع الجوية والمحطات الفرعية والمرافق الصناعية.

يتم تصميم مفتاح عزل الجهد العالي ليتم تشغيله من قبل شخص واحد، مما يسهل الاستخدام والمناورة.يمكن تمديدها للوصول إلى المعدات الكهربائية، ومجموعة من المرفقات القابلة للتبادل ، والتي تسمح للمستخدم بتنفيذ مجموعة متنوعة من المهام ، مثل فتح أو إغلاق المفاتيح وخطوط الأرض.

تم تصميم مفتاح العزل لتوفير انقطاع مرئي في الدائرة الكهربائية ، مما يساعد على الحماية من الاتصال العرضي مع المعدات المشحونة بالطاقة.كما صممت لتحمل ظروف بيئية قاسية، مثل الرياح القوية والمطر والثلوج، مما يجعلها مناسبة للاستخدام في البيئات الخارجية.

العلاقة مع مفك الدوائر الخارجي الفراغ:

العلاقة بين مفك الدوائر الفراغية الخارجية ومعزول القطع عالية الجهد في الخارج تكمن في أدوارهم التكميلية في النظام الكهربائي:

انقطاع الدوائر: مقطع الدوائر الفراغ هو المسؤول عن انقطاع الدوائر الكهربائية أثناء التشغيل العادي أو في حالة وجود عطل.انها تعمل كوسيلة رئيسية لكسر التدفق الحاليعلى النقيض من ذلك ، يستخدم عازل التقطيع لعزل الدائرة من مصدر الطاقة أثناء أنشطة الصيانة أو الإصلاح.أنه يوفر طبقة إضافية من السلامة عن طريق فتح الدوائر.

التنسيق: في أنظمة الكهرباء عالية الجهد، غالبًا ما يتم تنسيق مفصل الدوائر الفراغية ومعزول الإنقطاع للعمل معًا.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يستخدم عازل التقطيع لعزل الدائرة جسديًا وتوفير إشارة مرئية على التقطيع.

السلامة والصيانة: يلعب عازل الفصل دورًا حاسمًا في ضمان سلامة موظفي الصيانة. قبل أن يتم إجراء أي أعمال صيانة على المعدات الكهربائية ، يجب أن يتم تحديد ما إذا كان المعدات الكهربائية تعمل بشكل جيد أو سيئة.يتم تشغيل عازل الفصل لفتح الدائرة وتوفير فجوة هوائية مرئيةهذا يضمن أن المعدات معطلة بالطاقة وآمنة للعمل عليها. من ناحية أخرى، يحمي مفك الدوائر الفراغ النظام أثناء التشغيل الطبيعي وفي حالة حدوث أخطاء.

1الصيانة والإصلاح: يستخدم مفتاح القطع لعزل قسم من خطوط الكهرباء لأغراض الصيانة أو الإصلاح.هذا يسمح لموظفي الصيانة بالعمل بأمان دون خطر الصعق بالكهرباء.

2إزالة الحمل: في حالة زيادة في الطاقة ، يمكن استخدام مفتاح القطع لإزالة الحمل ومنع تلف خط الكهرباء أو المعدات.

3عزل الخطأ: يمكن استخدام مفتاح القطع لعزل قسم من خطوط الكهرباء في حالة حدوث خطأ ، مثل الدائرة القصيرة أو خطأ الأرض.هذا يمنع العيب من الانتشار إلى أجزاء أخرى من الشبكة وتسبب المزيد من الأضرار.

4عمليات التبديل: يستخدم مفتاح التقطيع لعمليات التبديل ، مثل توصيل أو فصل مصادر الطاقة أو إعادة توجيه الطاقة إلى أجزاء مختلفة من الشبكة.

5الحماية: غالبًا ما يستخدم مفتاح القطع جنبًا إلى جنب مع أجهزة حماية أخرى ، مثل مفاتيح الدوائر والصمامات ، لحماية خطوط الكهرباء والمعدات من الأضرار.

6الطاقة المتجددة: مع زيادة استخدام مصادر الطاقة المتجددة، مثل الرياح والطاقة الشمسية، يتم استخدام مفاتيح القطع لربط وقطع هذه المصادر من شبكة الكهرباء.

العملية:

مفاتيح انقطاع الجهد العالي يفصل الجزء الموصل من القاعدة باستخدام عازل لضمان مسافة عزل العمل العادية وتثبيت الجزء الموصل، عازل،والقاعدة كجهاز تبديل متكاملعندما يكون في الموقف المفتوح ، هناك فجوة مرئية و مسافة عزل كسر مناسبة لتحمل الجهد العامل الطبيعي. عندما يكون في الموقف المغلق ،يمكن أن تحمل بشكل موثوق التيار العادي للعمل وتيار الخطأ للاختصاربسبب وجود جهاز إطفاء قوس مخصص، فإنه يمكن استخدامه فقط لتبديل الدوائر مع الجهد ولكن بدون حمولة.يتم تنفيذ عمليات فتح وإغلاق باستخدام خطاف عازل لسحب أو دفع الثقب الدائري في القفل، مما يسبب انفصال خطاف القفل الديناميكي والانخراط مع خطاف القفل الثابت.

الحالة:

1الارتفاع لا يتجاوز 1000 متر

2درجة حرارة الهواء المحيطة: الحد الأقصى + 40'C ؛ الحد الأدنى:المنطقة العامة -30'C ، باراموس -40'C ؛

3.ضغط الرياح لا يتجاوز 700Pa. ((يتوافق مع سرعة الرياح 34m / s)

4. إن شدة الزلزال لا تتجاوز 8 درجات

5.وضع العمل بدون اهتزازات عنيفة متكررة

6يجب أن يبقى موقع تركيب عازل من النوع العادي بعيدًا عن الغازات والدخان والترسبات الكيميائية والضباب المملح والغبار

والمواد المتفجرة والمتآكلة الأخرى التي تؤثر بشكل خطير على عزل وقدرة توصيل العزل

7.المعزلات ضد التلوث نوع ينطبق على منطقة التوصيل القذرة الشديدة، ومع ذلك، يجب أن لا يكون أي مواد متفجرة والمواد التي تسبب الحريق

المعلمات التقنية:
