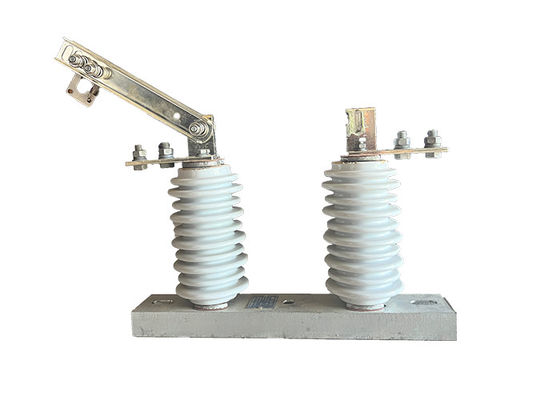

GW9-10/630A عجلة عالية من التيار المباشر عزل المفتاح إعادة ضبط تلقائية مثبتة على خطوط الطاقة العلوية للحماية
وصف المنتج:
مفاتيح عزل الجهد العالي هي مكونات أساسية في أنظمة نقل وتوزيع الطاقة،حيث أنها تسمح بعزل أجزاء محددة من الشبكة لأعمال الصيانة أو الإصلاحويمكن أيضا استخدامها لعزل أجزاء من الشبكة في حالة وجود خطأ أو حالة غير طبيعية أخرى.
تم تصميم هذه المفاتيح للتعامل مع التوترات والتيارات العالية ، وعادة ما يتم بناؤها من مواد متينة وقوية مثل الفولاذ المقاوم للصدأ أو الألومنيوم أو النحاس.صممت لتتحمل الظروف البيئية القاسية، مثل درجات الحرارة القصوى والرياح العاتية والأمطار الغزيرة.
هناك عدة أنواع من مفاتيح عزل الجهد العالي ، بما في ذلك مفاتيح الكسر الهوائي ، ومفاتيح الغمر بالزيت ، ومفاتيح عزل الغاز. مفاتيح الكسر الهوائي هي النوع الأكثر شيوعًا ،ويعملون باستخدام مجموعة من الاتصالات التي تفصل جسديا عندما يتم فتح المفتاحعادة ما تستخدم المفاتيح المغمورة بالزيت في تطبيقات الجهد العالي وتملأ بالزيت لمنع القوس عند فتح المفتاح.المفاتيح المعزولة بالغاز تستخدم غاز هيكسفلوريد الكبريت لعزل اتصالات المفاتيح، مما يسمح بتصميمات مفاتيح أصغر وأكثر تكاملاً.
يجب أن يتم تشغيل وتصليح مفاتيح عزل الجهد العالي من قبل موظفين مؤهلين تلقى تدريبًا مناسبًا. يجب اتباع إجراءات السلامة عند العمل مع هذه المفاتيح ،بما في ذلك استخدام معدات الحماية الشخصية المناسبة واتباع إجراءات القفل / التسمية لمنع التشغيل العرضي للمعداتصيانة واختبار منتظمة لمفاتيح عزل الجهد العالي مهمة أيضا لضمان عملها بشكل صحيح وأنها آمنة للاستخدام.
العلاقة مع مفك الدوائر الخارجي الفراغ:
العلاقة بين مفك الدوائر الفراغية الخارجية ومعزول القطع عالية الجهد في الخارج تكمن في أدوارهم التكميلية في النظام الكهربائي:
انقطاع الدوائر: مقطع الدوائر الفراغ هو المسؤول عن انقطاع الدوائر الكهربائية أثناء التشغيل العادي أو في حالة وجود عطل.انها تعمل كوسيلة رئيسية لكسر التدفق الحاليعلى النقيض من ذلك ، يستخدم عازل التقطيع لعزل الدائرة من مصدر الطاقة أثناء أنشطة الصيانة أو الإصلاح.أنه يوفر طبقة إضافية من السلامة عن طريق فتح الدوائر.
التنسيق: في أنظمة الكهرباء عالية الجهد، غالبًا ما يتم تنسيق مفصل الدوائر الفراغية ومعزول الإنقطاع للعمل معًا.مفكّك الدائرة هو المسؤول عن الكشف عن الأخطاء والعثور على مقاطعة التدفق الحالي، بينما يستخدم عازل التقطيع لعزل الدائرة جسديًا وتوفير إشارة مرئية على التقطيع.
السلامة والصيانة: يلعب عازل الفصل دورًا حاسمًا في ضمان سلامة موظفي الصيانة. قبل أن يتم إجراء أي أعمال صيانة على المعدات الكهربائية ، يجب أن يتم تحديد ما إذا كان المعدات الكهربائية تعمل بشكل جيد أو سيئة.يتم تشغيل عازل الفصل لفتح الدائرة وتوفير فجوة هوائية مرئيةهذا يضمن أن المعدات معطلة بالطاقة وآمنة للعمل عليها. من ناحية أخرى، يحمي مفك الدوائر الفراغ النظام أثناء التشغيل الطبيعي وفي حالة حدوث أخطاء.
1عندما يكون العازل الكهربائي لـ HV في الموقف المغلق ، تكون جهات اتصال العازل في اتصال مع بعضها البعض ، مما يسمح لتدفق التيار من خلال الدائرة.يتم إغلاق العازل الكهربائي HV عن طريق تشغيل العازل يدويًا أو عن بعد، اعتمادا على نوع عازل كهربائي HV.
2ليعزل قسم من نظام الطاقة، يجب فتح العزل الكهربائي HV.يتم ذلك عادة عن طريق تشغيل العزل يدويا أو عن بعد لفصل الاتصالات وقطع تدفق التيار من خلال الدائرة.
3بمجرد فتح عازل الكهرباء HV ، يتم عزل قسم نظام الطاقة المرتبط بالعازل عن بقية النظام.هذا يسمح للعمل الصيانة أو إصلاح ليتم بأمان على الدائرة المعزولة.
4عند الانتهاء من أعمال الصيانة أو الإصلاح ، يمكن إغلاق العزل الكهربائي لـ HV لاستعادة الطاقة إلى الدائرة المعزولة.يتم ذلك عن طريق يدويا أو عن بعد تشغيل العزل لربط جهات الاتصال واستعادة تدفق التيار من خلال الدائرة.
الميزة:
1هيكل بسيط: تم تصميم مفتاح العزل مع هيكل بسيط ، مما يسهل فهمه وتشغيله.
صيانة منخفضة: نظرًا لتصميمها وبناءها ، يتطلب مفتاح العزل الحد الأدنى من الصيانة ، مما يقلل من الحاجة إلى عمليات فحص وإصلاح متكررة.
2خطية كسر وإغلاق عالية: يحتوي مفتاح العزل على خطية كسر وإغلاق ممتازة ، مما يضمن تشغيل سلس وموثوق به أثناء عمليات التبديل.
3موثوقية عالية: تم بناء المفتاح لتوفير أداء موثوق به ، مما يقلل من خطر حدوث خلل أو فشل أثناء التشغيل.
4مقارنة بالمعايير الدولية: يلبي مفتاح العزل من سلسلة GW9-12 ((W) أو يتجاوز مستوى المنتجات المماثلة على الصعيدين المحلي والدولي.ضمان توافقها وتنافسيتها في السوق.
نصائح السلامة:
1إجراء الاختبارات والصيانة الروتينية على المفتاح لضمان عمله السليم. وهذا يشمل اختبار مقاومة العزل في المفتاح، والتحقق من تشغيل قفلات الأمان،والتحقق من أي تسخين غير طبيعي أو اهتزازات.
2تنفيذ إجراء إغلاق/إغلاق قبل القيام بأعمال الصيانة أو الإصلاح على المفتاح.هذا الإجراء ينطوي على قفل وتسمية المفتاح لمنع التشغيل العرضي أثناء القيام بالعمل، مما يوفر طبقة إضافية من السلامة.
3توفير تدريب كاف للموظفين الذين سيقومون بتشغيل أو العمل على المفتاح. يجب أن يشمل التدريب إجراءات التعامل والتشغيل والصيانة المناسبة.بالإضافة إلى المخاطر المحتملة المرتبطة بالتبديل.
4تنفيذ نظام شامل لإدارة السلامة يتضمن عمليات تدقيق سلامة منتظمة وتقييمات المخاطر وتقارير الحوادث.يساعد هذا النهج الاستباقي للسلامة في تحديد المخاطر المحتملة ومعالجتها قبل أن تؤدي إلى حوادث أو إصابات.
5تأكد من وجود أنظمة تهوية وتبريد مناسبة لمفتاحات عزل الجهد العالي الموجودة في المساحات المغلقة أو المكيدة.تساعد التهوية المناسبة على إبعاد الحرارة ومنع التبديل من الإفراط في الحرارة، والتي يمكن أن تؤدي إلى خلل أو حتى الحرائق.
الحالة:
1الارتفاع لا يتجاوز 1000 متر
2درجة حرارة الهواء المحيطة: الحد الأقصى + 40'C ؛ الحد الأدنى:المنطقة العامة -30'C ، باراموس -40'C ؛
3.ضغط الرياح لا يتجاوز 700Pa. ((يتوافق مع سرعة الرياح 34m / s)
4. إن شدة الزلزال لا تتجاوز 8 درجات
5.وضع العمل بدون اهتزازات عنيفة متكررة
6يجب أن يبقى موقع تركيب عازل من النوع العادي بعيدًا عن الغازات والدخان والترسبات الكيميائية والضباب المملح والغبار
والمواد المتفجرة والمتآكلة الأخرى التي تؤثر بشكل خطير على عزل وقدرة توصيل العزل
7.المعزلات ضد التلوث نوع ينطبق على منطقة التوصيل القذرة الشديدة، ومع ذلك، يجب أن لا يكون أي مواد متفجرة والمواد التي تسبب الحريق
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد القياسي | كيلو فولت | 12 | |||||||||
| 2 | التيار المسموح به | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | أ | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s التيار المقاوم لفترة قصيرة | رقم الطراز | (ه) جي دبليو 9-12 ((و)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (ه) جي دبليو 9-12 ((و)/1250-31.5 | 80 | |||||||||||
| 4 | مستوى العزل الاسمي | موجة البرق تقاوم الجهد ((ذروة) | القطب إلى الأرض (إيجابي و سلبي) |
كيلو فولت | 75 | |||||||
| الانكسار (إيجابي و سلبي) |
85 | |||||||||||
| التردد الصناعي يقاوم الجهد (1 دقيقة) (القيمة الفعلية) |
الاختبار الجاف / الاختبار الرطب | القطب إلى الأرض | 42 ((جاف) 34 ((رطوبة) |
|||||||||
| الانكسار | 48 ((جاف) | |||||||||||
| 48 ((جاف) | ||||||||||||
| 48 ((جاف) 40 ((رطبة) |
||||||||||||
| 5 | مقاومة الدائرة الرئيسية | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | وقت الحياة الميكانيكية | أوقات | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
