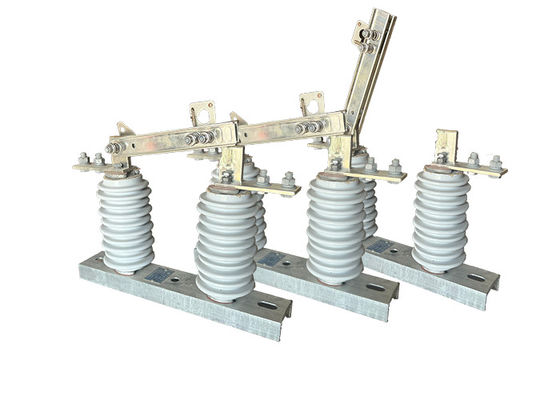

مفتاح فصل الطاقة المترددة ذات المرحلة الواحدة 1250A 50Hz مفتاح عزل الجهد العالي لمحطة نقل الطاقة الفرعية

1الموقف الأولي: مفتاح القطع في البداية في وضع مغلق، مما يعني أن الدائرة متصلة ومدفوعة.شفرة المفتاح أو الاتصال في اتصال مع المحطات أو الموصلات المقابلةيسمح بتدفق التيار الكهربائي.

2الإعداد وتدابير السلامة: قبل تشغيل المفتاح، يجب اتخاذ تدابير السلامة المناسبة.مثل ارتداء معدات حماية شخصية مناسبة (PPE) وضمان أن المنطقة خالية من أي مخاطر محتملةمن الضروري اتباع البروتوكولات والمبادئ التوجيهية للسلامة.

3التشغيل اليدوي: يقوم المشغل بتدوير قطب أو مقبض المفتاح ، والذي يتحكم في فتح وإغلاق شفرة المفتاح أو الاتصال.عادة ما يقع القطب على مسافة آمنة من المكونات الكهربائية الحية ويتم تصنيعه من مادة غير موصلة للعزل.

4فتح المفتاح: عن طريق تدوير القطب، يتم فصل شفرة أو اتصال المفتاح من المحطات أو الموصلات، مما يفتح الدائرة بشكل فعال.هذا الإجراء يقطع تدفق التيار الكهربائي ويقطع الدائرة من مصدر الطاقة.

5إشارة مرئية: عندما يتم تشغيل المفتاح ، فإنه يوفر إشارة مرئية لحالته. يمكن مراقبة موقع شفرة المفتاح أو الاتصال ،عادة من خلال حجرة شفافة أو باستخدام مؤشرات بصرية، لتحديد ما إذا كانت الدائرة متصلة أو منفصلة.

6الصيانة أو الإصلاح: مع مفتاح القطع في الموقف المفتوح، يمكن أن يتم تنفيذ أنشطة الصيانة أو الإصلاح بأمان على الدائرة.يمكن للعمال العمل على النظام دون خطر الصدمة الكهربائية، لأن الدائرة معزولة عن مصدر الطاقة.

7إغلاق المفتاح: بمجرد الانتهاء من مهام الصيانة أو الإصلاح ، وأنه من الآمن استعادة الطاقة إلى الدائرة ، ويقوم المشغل بتدوير القطب في الاتجاه المعاكس لإغلاق المفتاح.الشفرة أو الاتصال يعيد الاتصال مع المحطات أو الموصلات، إعادة توصيل الدائرة إلى مصدر الطاقة.

8التحقق: بعد إغلاق المفتاح، من المهم التحقق من أن الدائرة قد أعيد تشغيلها بنجاح وأنها تعمل بشكل صحيح.يمكن القيام بذلك من خلال إجراءات الاختبار والرصد المناسبة لضمان أن النظام يعمل كما هو مخطط له.

نصائح السلامة:

1إجراء الاختبارات والصيانة الروتينية على المفتاح لضمان عمله السليم. وهذا يشمل اختبار مقاومة العزل في المفتاح، والتحقق من تشغيل قفلات الأمان،والتحقق من أي تسخين غير طبيعي أو اهتزازات.

2تنفيذ إجراء إغلاق/إغلاق قبل القيام بأعمال الصيانة أو الإصلاح على المفتاح.هذا الإجراء ينطوي على قفل وتسمية المفتاح لمنع التشغيل العرضي أثناء القيام بالعمل، مما يوفر طبقة إضافية من السلامة.

3توفير تدريب كاف للموظفين الذين سيقومون بتشغيل أو العمل على المفتاح. يجب أن يشمل التدريب إجراءات التعامل والتشغيل والصيانة المناسبة.بالإضافة إلى المخاطر المحتملة المرتبطة بالتبديل.

4تنفيذ نظام شامل لإدارة السلامة يتضمن عمليات تدقيق سلامة منتظمة وتقييمات المخاطر وتقارير الحوادث.يساعد هذا النهج الاستباقي للسلامة في تحديد المخاطر المحتملة ومعالجتها قبل أن تؤدي إلى حوادث أو إصابات.

5تأكد من وجود أنظمة تهوية وتبريد مناسبة لمفتاحات عزل الجهد العالي الموجودة في المساحات المغلقة أو المكيدة.تساعد التهوية المناسبة على إبعاد الحرارة ومنع التبديل من الإفراط في الحرارة، والتي يمكن أن تؤدي إلى خلل أو حتى الحرائق.

1أنظمة توزيع الكهرباء: يستخدم المفتاح عادة في شبكات توزيع الكهرباء لعزل أقسام محددة من الدائرة لأغراض الصيانة أو الإصلاح أو استكشاف الأخطاء.يسمح للفنيين للعمل بأمان على جزء معين من النظام دون قطع الطاقة إلى الشبكة بأكملها.

2المحطات الفرعية: تُستخدم مفاتيح فك الجهد العالي عادةً في المحطات الفرعية الكهربائية لتوفير وسيلة لعزل المعدات ، مثل المحولات أو مفاتيح الدوائر ، من مصدر الطاقة.إنها تسهل الصيانةإصلاح أو استبدال مكونات المحطة دون التأثير على إمدادات الطاقة الكلية.

3المنشآت الصناعية: يستخدم المفتاح في البيئات الصناعية حيث توجد دوائر عالية الجهد أحادي المرحلة.يسمح بفصل المعدات أو الآلات بأمان أثناء أنشطة الصيانة أو الإصلاح، ضمان سلامة الموظفين وحماية المعدات من الأضرار.

4أنظمة الطاقة المتجددة: في منشآت الطاقة المتجددة، مثل أنظمة الطاقة الشمسية أو الرياحية،يتم استخدام مفاتيح فصل الجهد العالي لعزل أقسام محددة من النظام لعمل الصيانة أو الإصلاحأنها توفر وسيلة آمنة لقطع مصدر الطاقة من المكونات مثل المحولات، والبطاريات، أو نقاط اتصال الشبكة.

5الاختبار والقياس: غالبًا ما يتم استخدام مفتاح فصل الجهد العالي في تطبيقات الاختبار والقياس.يسمح لعزل أقسام محددة من الدائرة لإجراء قياسات دقيقة، التحليلات أو الاختبارات التشخيصية دون تدخل من المكونات الأخرى المتصلة.
