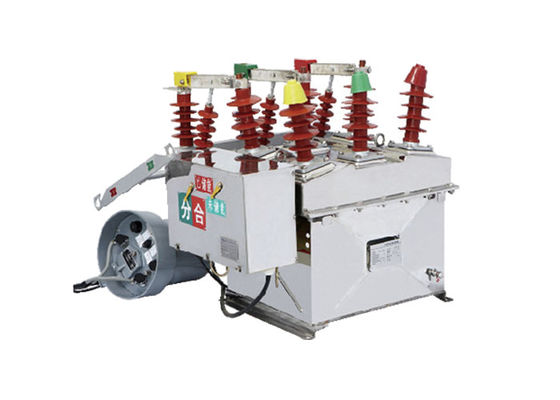

12 كيلو فولت خارجية حلقة مقطعة الفراغ الفولاذ المقاوم للصدأ مصنوعة من 3 قطب خارجية قوية حلقة مقطعة الفراغ لون فضي
وصف المنتج:
ZW8-12 خارجية التيار المتردد عالية الجهد مفك الدوار الفراغ يستخدم أساسا لقطع وإغلاق تيار الحمل،التيار الزائد والتيار الدائري في نظام الطاقة الخارجي 12kV ثلاثي المراحل المتناوب 50Hzالمنتج مناسب للمحطات الفرعية والمؤسسات الصناعية والتعدينيةشبكة الكهرباء الريفية والأوقات مع تشغيل متكرر لحماية ومكافحة.
الخصائص:
1 مع القدرة على مكافحة التلوث ، العزل الداخلي للهواء والعزل المركب من الراتنج الايبوكسي.
2 مجهزة بآلية تشغيل لتخزين طاقة الصواريخ.
3 يمكن تزويدها بمفتاح الفصل من جانب واحد (الجانب الأيسر) أو من جانبيين ، PT الخارجي.
المزايا:
1وهي مجهزة بآلية تشغيل تخزين الطاقة من النوع CT23. يمكن تحقيق تخزين الطاقة والفتح والإغلاق بواسطة المحرك أو يدويا.
2.ZW8-12G يتكون من ZW8-12 مكسّر وعزل، يسمى المكسّر المشترك، ويمكن استخدامه كمقطع.
3.هيكل المكسر هو ثلاثي المراحل التي تم تجميعها في خزان، ثلاثي المراحل فراغ قوس إطفاء غرفة محاطة في خزان معدني، مواد العزل بين المراحل والمرحلة إلى كل مصنوعة من SMC.
4.أداء موثوق به وقوة عازلة عالية.
الشروط:
1درجة الحرارة المحيطة: -15 درجة مئوية ~ +40 درجة مئوية
2ضغط الرياح: ≤700Pa ((ما يعادل سرعة الرياح 34m/s)
3.الارتفاع: ≤1000m
4- شدة الزلزال: ≤8
* يجب أن يكون الهواء القذر من الدرجة الثالثة. يجب حظر الاهتزازات العنيفة بشكل متكرر.
المعلم التقني:
| الرقم | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى العزل الاسمي | 1 دقيقة تردد صناعي مقاومة الجهد | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| موجة البرق مقاومة الجهد (الذروة) | 75 | ||||||||||
| 3 | التيار المسموح به | أ | 630 | ||||||||
| 4 | التيار الاسمي لقطع الدائرة القصيرة | kA | 20 | ||||||||
| 5 | أوقات انقطاع التيار القصير | الوقت | 30 | ||||||||
| 6 | التيار المسموح به للتبديل للاختصار (الذروة) | kA | 50 | ||||||||
| 7 | ذروة التصنيف المقاومة للتيار | 50 | |||||||||
| 8 | مدة قصيرة مقبلة تحمل التيار | 20 | |||||||||
| 9 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 10 | وقت الانقطاع (فصل الإثارة المنفصلة) | أقصى جهد تشغيل | ms | 15-50 | |||||||
| الجهد التشغيلي الاسمي | 30-60 | ||||||||||
| الجهد العملي الدقيق | |||||||||||
| 11 | وقت الإغلاق | 25-50 | |||||||||
| 12 | الوقت الكامل لقطع الاتصال | ≤100 | |||||||||
| 13 | وقت حرق القوس | ≤20 | |||||||||
| 14 | العمر الميكانيكي | الوقت | 10000 | ||||||||
| 15 | وظيفة الإغلاق | ج | 70 | ||||||||
| 16 | القوة الإدخالية الاسمية لمحرك تخزين الطاقة | W | < 250 | ||||||||
| 17 | الجهد الاشتراكي الاسمي/جهد الدوائر المساعدة الاسمي | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | وقت تخزين الطاقة عند الجهد الاسمي | S | <10 | ||||||||
| 19 | عزل التيار الزائد | التيار المسموح به | أ | 5 | |||||||
| دقة التيار المنفصل | % | ±10 | |||||||||
