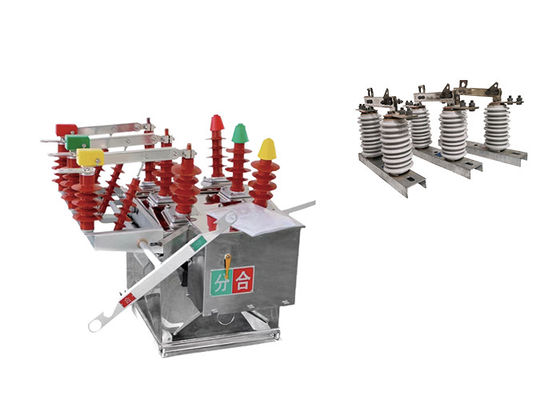

مفكّك الدوائر الصناعية الفراغية الذي يتم التحكم به يدويًا / تلقائيًا متطابقًا مع العصا الخارجيّة السيراميكيّة من سلسلة GW9

مفكّك الدوائر الصناعية الفراغية الذي يتم التحكم به يدويًا / تلقائيًا متطابقًا مع العصا الخارجيّة السيراميكيّة من سلسلة GW9

وصف المنتج:

تم تصميم ZW8-12 خارجية عالية الجهد AC مفك الدوار الفراغ خاصة للاستخدام في ثلاث مراحل AC خارجية عالية الجهد أجهزة التبديل.مناسبة لأنظمة توزيع الطاقة في المناطق الحضرية والريفية بجهد مقيّم 12 كيلو فولت وتردد مقيّم 50 هرتز.
الوظيفة الأساسية لقطع الدوائر ZW8-12 هي تشغيل أو إيقاف تشغيل تيارات الحمل وتيارات الخطأ للاختصار في أنظمة التوزيع.يضمن التشغيل الآمن والموثوق به لشبكة الكهرباء عن طريق قطع تيار الخطأ وحماية المعدات الكهربائية.
يوصف بأنه واحد من أكثر المنتجات استخداماً في نظام الطاقة.والنضج في مختلف تطبيقات توزيع الطاقة.
يشتهر مفكّك الدوائر ZW8-12 باستقرار عمله. تم تصميمه لتقديم أداء ثابت وتحمل الظروف البيئية للتركيبات الخارجية،ضمان عمليات التبديل الموثوق بها حتى في البيئات الخارجية الصعبة.

عصا الخطاف السيراميكية GW9-10 هي نوع من المفاتيح الكهربائية المستخدمة لعزل قسم من خط نقل الطاقة الجوي للصيانة أو الإصلاح.يستخدم عادة في الأنظمة الكهربائية عالية الجهد، مثل تلك التي تستخدمها شركات الطاقة لنقل الكهرباء على مسافات طويلة.

يتم تركيب المفتاح على هيكل فوقي ، مثل برج أو عمود نقل ، ومصمم لتحمل الظروف البيئية القاسية التي تواجه في الأنظمة الكهربائية في الهواء الطلق.يحتوي على عمودي، أو تحركاً صعوداً وهبوطاً لتشغيل أو إيقاف اتصالات التبديل، والتي عادة ما تكون مصنوعة من النحاس أو مواد موصلة أخرى.

تم تصميم عصا الخطاف لتوفير كسر مرئي في خط النقل ، مما يسمح للعاملين في الصيانة بالعمل بأمان على الخط دون خطر الإصابة بالكهرباء أو تلف المعدات.غالبا ما تستخدم مع أجهزة السلامة الأخرى، مثل مفاتيح التربة و أجهزة إيقاف الضغط الكهربائي، لحماية النظام الكهربائي والناس الذين يعملون عليه.

تأثير مزدوج لاستخدامها عندما يمكن استخدام عازل GW9-10 سلسلة عازل مع مفاصل الدوائر الفراغ!!

الميزة:

1وهي مجهزة بآلية تشغيل تخزين الطاقة من النوع CT23. يمكن تحقيق تخزين الطاقة والفتح والإغلاق بواسطة المحرك أو يدويا.

2.ZW8-12G يتكون من ZW8-12 مكسّر وعزل، يسمى المكسّر المشترك، ويمكن استخدامه كمقطع.

3هيكل المقطع هو ثلاثي المراحل التي تم تجميعها في خزان، ثلاثي المراحل فراغ قوس محطمة غرفة محاطة في خزان معدني، مواد العزل بين المراحل والمرحلة إلى كل مصنوعة من SMC.

4أداء موثوق به، وقوة عزل عالية.


الحالة:

1درجة الحرارة المحيطة: تم تصميم مفك الدوائر للعمل في نطاق درجة الحرارة من -15°C إلى +40°C.وهذا يعني أنه يمكن أن تعمل بفعالية في البيئات مع درجات حرارة منخفضة إلى -15 درجة مئوية وارتفاع +40 درجة مئوية.

2ضغط الرياح: يمكن أن يتحمل مفكّك الدوائر ضغوط الرياح تصل إلى 700Pa، وهو ما يعادل سرعة الرياح 34m/s.هذا يضمن أن مفك الدوائر يبقى مستقرا ولا تتأثر بالرياح القوية.

3الارتفاع: المنفذ مناسب للتركيب على ارتفاعات تصل إلى 1000 متر فوق مستوى سطح البحر. تم تصميمه للعمل بشكل موثوق في هذا النطاق الارتفاع.

4شدة الزلزال: تم تصميم مفك الدوائر لتحمل الأنشطة الزلزالية بمستوى شدة يصل إلى 8 على مقياس شدة الزلزال.هذا يضمن أنه يبقى تشغيليا ولا تتأثر بالاهتزازات الزلزالية حتى هذا المستوى.

التطبيق

1أنظمة التوزيع: يلعب مفكّك الدوائر ZW8-12 دوراً حاسماً في التحكم في أنظمة التوزيع وحمايتها في شبكات الكهرباء الحضرية والريفية بقدرة 10kV.انها مسؤولة عن تشغيل أو إيقاف التيارات الحمللضمان توزيع الطاقة الموثوق به للمستهلكين.

2محطات كهرباء: يتم استخدام مفكّك الدوائر في كثير من الأحيان في محطات كهرباء حيث يتم توصيل خطوط نقل عالية الجهد بشبكات التوزيع.يساعد في عزل وحماية المعدات، مما يسمح بتشغيل محطة الفرعية بأمان وكفاءة.

3أنظمة الطاقة الصناعية: الصناعات التي تتطلب طاقة عالية، مثل مصانع التصنيع، عمليات التعدين، ومشاريع البنية التحتية واسعة النطاق.غالبا ما تستخدم ZW8-12 مفكّك الدوائر للسيطرة على وحماية أنظمة الطاقة عالية الجهديساعد في إدارة تيارات الحمل وحماية المعدات من التيارات الخطأ الدائرة القصيرة.

4أنظمة الطاقة المتجددة: مع زيادة اعتماد مصادر الطاقة المتجددة مثل طاقة الرياح والشمس،يجد مقطع التيار ZW8-12 تطبيقًا في أنظمة أجهزة التبديل عالية الجهد المرتبطة بتوليد الطاقة المتجددةيساعد في الاندماج الفعال للطاقة المتجددة في الشبكة ويضمن التشغيل الآمن لمرافق توليد الطاقة.

5صناعة النفط والغاز: يتم استخدام مفكّكات الدوائر الفراغية الخارجية في صناعة النفط والغاز لتبديل وتحمي المعدات الكهربائية ، مثل المضخات والضغطات وأنابيب الأنابيب.

الهيكل:

1يتم معالجة الغطاء العلوي للحجرة باستخدام تكنولوجيا تشكيل التمدد لمرة واحدة من القالب ، لتحقيق مستوى حماية IP4X ، وقوة ميكانيكية عالية ، ومظهر جميل ،وسهولة التثبيت. ليس من السهل أن تتصدأ وتقاوم التآكل. يمكن اختيار الفولاذ المقاوم للصدأ أو عالية الجودة علاج رذاذ صفيحة الفولاذ.

2يتم تخصيص مفتاح الفصل (اختياري) وفقًا لوحدة جسم مفتاح ZW8 ، مع نقطة انفصال واضحة أثناء صيانة خطوط التوزيع ،و جهاز قفل ميكانيكي بين مفتاح الفصل و مفك الدوائر لمنع سوء التشغيل.

المعلم التقني:

ZW8-12


GW9-10
