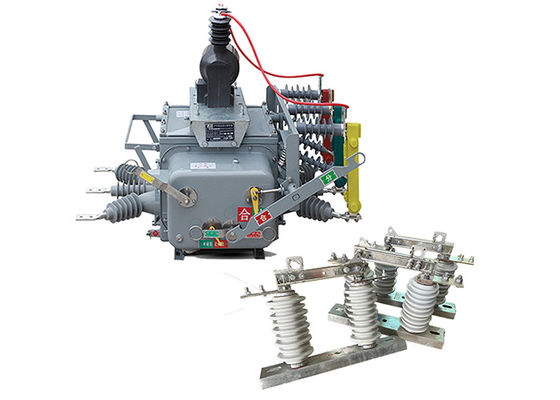

50 هرتز مفك الدوائر الفراغية AC Power Recloser مفك الدوائر مع جهاز تحكم مع مفتاح مفك العمودي GB1984-2003

50 هرتز مفك الدوائر الفراغية AC Power Recloser مفك الدوائر مع جهاز تحكم مع مفتاح مفك العمودي GB1984-2003


وصف المنتج:

مكسر الدوائر الفراغية ZW20-12 هو عبارة عن جهاز تحويل عالي الجهد الخارجي AC 50Hz ثلاثي المراحل يستخدم أساسا لنظم التوزيع الخارجية 10kV في الشبكات الزراعية والحضرية.يستخدم لتبديل الحمل، كسر الحمل، التيار الزائد، التيار الدائرة القصيرة، والتطبيقات المماثلة.

الهيكل الكلي هو نوع مربع مشترك من ثلاث مراحل ، يتكون من آلية التشغيل والدوائر الموصلة ونظام العزل وعناصر الختم والمساكن.

وهي مجهزة بجهاز محطة ذكي عن بعد لتلبية متطلبات تطبيقات أتمتة التوزيع.

• عندما يتم دمجها مع جهاز تحكم ذكي مع وظيفة GSM SMS ، فإنه يصبح ZW20-12 ((Z) مفكّك الدوائر الفراغية ذكي للطاقة العالية AC في الهواء الطلق.

• عندما يتم دمجها مع وحدة تحكم قطاعية، فإنه يصبح ZW20-12 ((F) قطاعية خارجية عالية الجهد AC مفك الكهرباء الفراغ.

عادة ما تستخدم مفاتيح المكابح العمودية GW9-10 في أنظمة نقل وتوزيع الجهد العالي لعزل أجزاء من الشبكة لأعمال الصيانة أو الإصلاح.كما أنها تستخدم كجهاز أمان لحماية العمال من المخاطر الكهربائية، مثل الاتصال العرضي مع أجزاء حية من النظام.

وهي مصممة للتعامل مع التوترات والتيارات العالية، وغالبا ما يتم تركيبها في أماكن في الهواء الطلق، حيث تتعرض لظروف بيئية قاسية، مثل درجات الحرارة القاسية، والرياح,المطر، والغبار. لذلك، تم بناؤها لتحمل هذه الظروف وغالبًا ما تكون مصنوعة من مواد دائمة مثل الصلب أو الألومنيوم.

تتوفر مفاتيح المكابح العمودية عالية الجهد في أنواع وتكوينات مختلفة ، اعتمادًا على التطبيقات والمتطلبات المحددة. على سبيل المثال ،تم تصميم بعض مفاتيح المكابح العمودية للاستخدام في الأماكن المغلقةبعضها مصمم للعمل يدويًا، بينما البعض الآخر آلي ويمكن تشغيله عن بعد.

بالإضافة إلى وظيفتها الأساسية في عزل الدوائر ، فإن مفاتيح المكابح العمودية لها أيضًا ميزات مهمة أخرى ، مثل توفير إشارة بصرية لحالتها (مفتوحة أو مغلقة) ،وضمان أن الدائرة لا يتم تشغيل عندما معزول مفتوح.


التأثير المزدوج للاستخدام عندما يمكن استخدام عازل GW9-10 سلسلة مع مفاتيح الدوائر الفراغ.



خصائص جهاز التحكم:

1يمكن تجهيزها بواجهة اتصال 485/232 ، أو تحقيق مراقبة لمسافات طويلة من خلال الألياف الضوئية أو الاتصالات اللاسلكية. بعد إعادة الإغلاق ، لديها وظيفة تسريع:عندما يتم إعادة إغلاق المفتاح بسبب خطأ دائم.

2عندما يحدث خطأ دائم، فإنه يتسارع تلقائيًا.

3التحكم عن بعد / إعادة إغلاق يدوي مع التسارع إلى التشغيل ، وإعادة إغلاق الاختلاط: بعد إصلاح المستخدم للخط واستعادة الطاقة ، إذا نسيت إزالة مفتاح سكين الأرض ،يجب أن تتسارع لتسير.

4يمكن تعديل وقت تأخير إعادة الإغلاق لكل المحاولات الثلاث.

5.الدائرة التي تعمل على إطلاق/إعادة إغلاق مصممة لمنع التشغيل الخاطئ ولديها وظيفة مضادة لإعادة إغلاق.

6التيار الصفري يمكن أن يميز بين الأخطاء داخل وخارج المنطقة.

7جهاز التحكم عن بعد يستخدم تصميم لمنع التشغيل الخاطئ.




التطبيق:

1المحطات الفرعية: غالبًا ما يتم استخدام مفكّك الدوائر ZW20-12 في المحطات الفرعية الخارجية كجزء من نظام التوزيع الأساسي.يستخدم لحماية ومراقبة المعدات الكهربائية مثل المحولات، المولدات، والحافلات.

2شبكات التوزيع: هذا المقطع مناسب لشبكات التوزيع في الهواء الطلق حيث يتم توزيع الطاقة عالية الجهد إلى مواقع متعددة.يساعد على ضمان التشغيل الموثوق به و الآمن من خلال قطع التيارات الخطأ وعزل الأقسام المعيبة من الشبكة.

3المنشآت الصناعية: يتم استخدام مفكّك الدوائر ZW20-12 في أنظمة الجهد العالي في الهواء الطلق الموجودة في المنشآت الصناعية مثل المصانع ومصانع التصنيع وعمليات التعدين.يوفر الحماية للمعدات الكهربائية الحيوية ويضمن استمرارية إمدادات الطاقة.

4منشآت الطاقة المتجددة: في منشآت الطاقة المتجددة في الهواء الطلق مثل مزارع الرياح أو محطات الطاقة الشمسية،يتم استخدام مفكّك الدائرة ZW20-12 لحماية البنية التحتية الكهربائية وتبديل الطاقة المولدة من مصادر متجددة.

5السكك الحديدية: يستخدم هذا المقطع في أنظمة الجهد العالي في الهواء الطلق المرتبطة بتشغيل السكك الحديدية بالكهرباء. إنه يضمن إمدادات الطاقة الآمنة والموثوقة لأنظمة السكك الحديدية ،بما في ذلك أنظمة السلك الجوي ومحطات نقل.

6صناعة النفط والغاز: يجد مقطع التيار ZW20-12 تطبيقًا في أنظمة الجهد العالي في الهواء الطلق داخل صناعة النفط والغاز.يستخدم لحماية المعدات الكهربائية والتحكم في توزيع الطاقة في منصات البحرالمصافي ومحطات الضخ.

7مشاريع البنية التحتية: يعد مقطع الدوائر ZW20-12 مناسبًا لمختلف مشاريع البنية التحتية في الهواء الطلق مثل المطارات والموانئ البحرية وخطوط نقل الكهرباء.يلعب دورا حاسما في حماية البنية التحتية الحيوية وضمان إمدادات الطاقة دون انقطاع.




الخصائص:

1تكنولوجيا انقطاع الفراغ: يستخدم مفكّك الدوائر ZW20-12 مفكّكات الفراغ كوسيلة لإطفاء القوس.أجهزة قطع الفراغ فعالة للغاية في إطفاء الأقواس وتوفر قوة كهربائية ممتازة، ضمان انقطاع موثوق بها من التيارات عالية الجهد.

2التطبيقات الخارجية: تم تصميم هذا مفك الدوائر خصيصًا للتثبيت في الهواء الطلق ، مما يجعله مناسبًا للاستخدام في المحطات الفرعية وشبكات التوزيع والأنظمة الكهربائية الخارجية الأخرى.تم بناؤها لتحمل الظروف البيئية القاسية، بما في ذلك الاختلافات في درجة الحرارة والرطوبة والتعرض للغبار والمطر والإشعاع فوق البنفسجي.

3تقييم الجهد العالي: تم تصميم مفك الدوائر ZW20-12 لتطبيقات الجهد العالي ، بجهد تقييمي يبلغ 12 كيلو فولت (كيف).يمكنه التعامل مع الأنظمة الكهربائية التي تعمل على هذا المستوى من الجهد.

4تصميم مضغوط: يحتوي مفكّك الدوائر على تصميم مضغوط، مما يسمح بسهولة التثبيت والاندماج في ترتيبات أجهزة التحويل أو المحطات الفرعية الخارجية.الحجم المدمج يسهل أيضًا توفير المساحة واستخدام المنطقة المتاحة للتثبيت بكفاءة.

5عملية موثوقة: تم تصميم مفكّك الدوائر ZW20-12 للعمل الموثوق به.وآليات متقدمة لضمان عمليات التبديل المستقرة والفعالة، مما يقلل من مخاطر الأخطاء أو الفشل.

6ميزات السلامة: يتم تجهيز مفكّك الدوائر بأجهزة سلامة لتعزيز سلامة المشغل والنظام. قد تشمل هذه الميزات آليات قفل لمنع التشغيل الخاطئ.المؤشرات الميكانيكية والكهربائية لتوفير معلومات الحالة، ومظلات الأمان لمنع التعامل العرضي مع الأجزاء الحية.

7التحكم عن بعد والمراقبة: قد تدعم بعض إصدارات مفك ZW20-12 قدرات التحكم عن بعد والمراقبة.هذا يسمح للعمل مريحة ومراقبة مفكك الدوائر من غرفة التحكم المركزية أو من خلال نظام التحكم الإشرافية واكتساب البيانات (سكادا)تحسين إدارة النظام وصيانته.

الحالة:

1الارتفاع: 2000 متر

2درجة حرارة البيئة:في الهواء الطلق -30 درجة مئوية ~ + 55 درجة مئوية

أعلى درجة حرارة سنوية متوسطة هي 20 درجة مئوية

درجة الحرارة اليومية العليا هي 30 درجة مئوية

3الرطوبة النسبية: 95% ((25 درجة مئوية)

4القدرة الزلزالية: تسارع سطح الأرض 0.3g

تسارع عمودي في الأرض 0.15g

أثناء العمل لثلاث موجات الصين

عامل السلامة 167

5.شدة الزلزال: 7 درجات

6الحد الأقصى للفارق اليومي في درجة الحرارة: 25 درجة مئوية

7مكان التثبيت: في الهواء الطلق، خط هوائي 10kv نقطة تحديد مسؤولية المستخدم

8طريقة التأرجح: النقطة المحايدة لا تلمس ، وتأرجح لفائف قوس القمع وتأرجح مقاومة منخفضة



المعلمات التقنية:

ZW20-12 ((F)
