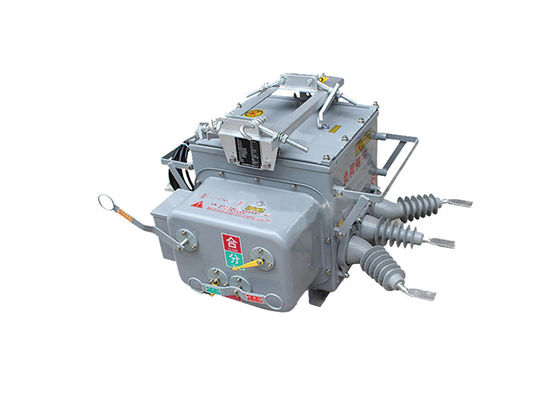

ZW20 ((F) 12kV خارجية Vcb الفولاذ المقاوم للصدأ المصنوعة الصناعية المكسور الحد مفتاح الفراغ المعيار IEC62271-100
وصف المنتج:
مفتاح الفراغ الحد من سلسلة ZW20 هو نوع من المفاتيح الكهربائية التي تعمل في بيئة فراغ.تم تصميمه لتطبيقات الجهد المتوسط ويستخدم عادة في أنظمة توزيع الطاقة.
عادة ما يتم بناء المفتاح مع علبة قوية ودائمة مصنوعة من مواد عالية الجودة. وهو يتضمن غرفة مقاطع فراغ، الاتصالات التي تحمل التيار، وآليات التحكم.
و مفصل الفراغ هو المكون الرئيسي للمفتاح و يتكون من حجرة فراغ مغلقة تحتوي على إثنين من أقطاب الكهرباءمحيط الفراغ يمنع تشكيل قوس كهربائي أثناء عمليات التبديل.
وهي مجهزة بآلية لفتح وإغلاق الاتصالات. ويمكن تشغيلها يدويا أو كهربائيا، اعتمادا على النموذج ومتطلبات التطبيق.الآلية التشغيلية تضمن عمليات التبديل السلسة والموثوقة.
مفتاح الفراغ الحد من سلسلة ZW20 متوفر في مختلف الجهد والتيار لتلبية متطلبات النظام المختلفة.يمكنها التعامل مع مستويات الجهد المتوسطة التي تتراوح عادة من عدة كيلو فولت إلى عشرات الكيلو فولت.
المفتاح لديه قدرة كبيرة على كسر لقطع التيارات الخطأ وحماية النظام الكهربائي.يتم تحديد القدرة على الكسر من حيث الحد الأقصى لتيار الخطأ الذي يمكن أن يقطع المفتاح بأمان دون تلف.
قد تقدم بعض طرازات سلسلة ZW20 ميزات تحكم ومراقبة متقدمة. يمكن أن تشمل هذه الميزات قدرات التحكم عن بعد ، وإشارة الحالة ، وتشخيص الأخطاء ،توفير وظائف معززة وسهولة التشغيل.
تكنولوجيا الفراغ المستخدمة في المفتاح تضمن قدرات ممتازة لإطفاء القوس ، مما يجعلها حلًا موثوقًا وآمنًا لتطبيقات الجهد المتوسط.تم تصميم المفتاح لتلبية معايير السلامة الصارمة وتوفير أداء طويل الأمد مع الحد الأدنى من متطلبات الصيانة.
مفتاح الفراغ الحد من سلسلة ZW20 مناسب لمجموعة واسعة من التطبيقات ، بما في ذلك محطات فرعية لتوزيع الطاقة والمصانع الصناعية والمباني التجارية وغيرها.يستخدم عادة لتبديل الحمل، حماية الخطأ، والعزلة في الأنظمة الكهربائية المتوسطة الجهد.
خصائص جهاز التحكم:
1يمكن تجهيزها بواجهة اتصال 485/232 ، أو تحقيق مراقبة لمسافات طويلة من خلال الألياف الضوئية أو الاتصالات اللاسلكية. بعد إعادة الإغلاق ، لديها وظيفة تسريع:عندما يتم إعادة إغلاق المفتاح بسبب خطأ دائم.
2عندما يحدث خطأ دائم، فإنه يتسارع تلقائيًا.
3التحكم عن بعد / إعادة إغلاق يدوي مع التسارع إلى التشغيل ، وإعادة إغلاق الاختلاط: بعد إصلاح المستخدم للخط واستعادة الطاقة ، إذا نسيت إزالة مفتاح سكين الأرض ،يجب أن تتسارع لتسير.
4يمكن تعديل وقت تأخير إعادة الإغلاق لكل المحاولات الثلاث.
5.الدائرة التي تعمل على إطلاق/إعادة إغلاق مصممة لمنع التشغيل الخاطئ ولديها وظيفة مضادة لإعادة إغلاق.
6التيار الصفري يمكن أن يميز بين الأخطاء داخل وخارج المنطقة.
7جهاز التحكم عن بعد يستخدم تصميم لمنع التشغيل الخاطئ.
التطبيق:
1محطات التوزيع الكهربائية: يستخدم مفتاح ZW20 عادة في محطات التوزيع الكهربائية ، سواء في الداخل أو في الهواء الطلق. يتم استخدامه لتبديل الحمولة ، وتقسيمها ،وحماية الأخطاء في شبكات التوزيع.
2المصانع الصناعية: يجد مفتاح ZW20 تطبيقًا في المصانع الصناعية حيث يتطلب توزيع الطاقة المتوسطة الجهد. يتم استخدامه للتحكم في المعدات الكهربائية وحمايتها ،مثل المحركات، المحولات والمولدات.
3المباني التجارية: يستخدم المفتاح في المباني التجارية، بما في ذلك مراكز التسوق ومجمعات المكاتب والمستشفيات، لتوزيع الطاقة بشكل موثوق وآمن.يضمن التبديل الفعال للحمولة ويحمي الأحمال الكهربائية الحرجة.
4أنظمة الطاقة المتجددة: مفتاح ZW20 مناسب لأنظمة الطاقة المتجددة، مثل محطات الطاقة الشمسية ومزارع الرياح.إنه يسهل التبديل وحماية دوائر الجهد المتوسط في هذه الأنظمة.
5كهرباء السكك الحديدية: يتم استخدام المفتاح في مشاريع كهرباء السكك الحديدية للسيطرة على حماية إمدادات الطاقة إلى شبكات السكك الحديدية.يضمن توزيع الطاقة الموثوق بها والآمنة لعمليات القطارات.
الظروف البيئية:
1الارتفاع: 2000 متر
2درجة حرارة البيئة:في الهواء الطلق -30 درجة مئوية ~ + 55 درجة مئوية
أعلى درجة حرارة سنوية متوسطة هي 20 درجة مئوية
درجة الحرارة اليومية العليا هي 30 درجة مئوية
3الرطوبة النسبية: 95% ((25 درجة مئوية)
4القدرة الزلزالية: تسارع سطح الأرض 0.3g
تسارع عمودي في الأرض 0.15g
أثناء العمل لثلاث موجات الصين
عامل السلامة 167
5.شدة الزلزال: 7 درجات
6الحد الأقصى للفارق اليومي في درجة الحرارة: 25 درجة مئوية
7مكان التثبيت: في الهواء الطلق، خط هوائي 10kv نقطة تحديد مسؤولية المستخدم
8طريقة التأرجح: النقطة المحايدة لا تلمس ، وتأرجح لفائف قوس القمع وتأرجح مقاومة منخفضة
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | ||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | ||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | ||||||||||
| 4 | التيار المسموح به | أ | 630، 1250 | ||||||||
| 5 | التيار الاسمي لقطع الدائرة القصيرة | kA | 16، 20، 25 | ||||||||
| 6 | أوقات كسر التيار القصير القياسي | أوقات | 30 | ||||||||
| 7 | التيار المقاوم لفترة قصيرة | kA | 16، 20، 25 | ||||||||
| 8 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 9 | التيار القياسي لإغلاق الدائرة القصيرة (الذروة) | kA | 40، 50 ، 63 | ||||||||
| 10 | ذروة التصنيف المقاومة للتيار | kA | 40، 50 ، 63 | ||||||||
| 11 | العمر الميكانيكي | أوقات | أكثر من 1000 | ||||||||
| 12 | التيار المسموح به لفتح | 10000 | |||||||||
| 13 | الوزن الصافي | كيلوغرام | 180 | ||||||||
المعلم التقني للمراقب:
| رقم التسلسل | المعلم | البيانات | ||||||||
| 1 | الجهد المدخل للعمل | AC220V | ||||||||
| 2 | تردد عمل المدخل | 50 هرتز | ||||||||
| 3 | نطاق تقلبات الجهد المسموح به لجهد المدخل | ± 20% | ||||||||
| 4 | استهلاك الطاقة الكلي للجهاز | < 10 واط | ||||||||
| 5 | قيمة أخذ العينات لدخول تيار المرحلة | 60-600A | ||||||||
| 6 | عتبة التشغيل منخفضة الجهد | 10- 140 فولت | ||||||||
| 7 | خطأ أخذ العينات المسموح به لقيمة طاقة المدخل | ± 5% | ||||||||
| 8 | قيمة وقت تأخير حماية التيار الزائد | 0.1-0.3s | ||||||||
| 9 | تعيين قيمة التيار الصفري | 0.2-6A | ||||||||
| 10 | وقت تأخير عمل الترسيم | 0-1200s | ||||||||
