وصف المنتج:

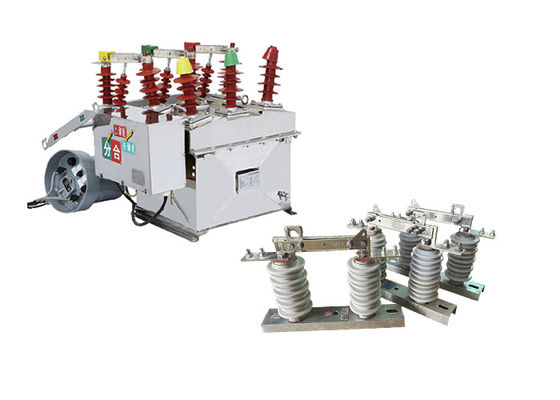

مفك الدوائر الفراغية الخارجية ZW8-12 هو نوع معين من مفك الدوائر المصممة للاستخدام في الهواء الطلق في أنظمة أجهزة التحول عالية الجهد.وهي مناسبة خصيصًا لجهاز التبديل الثلاثي المرحلي للجهد المرتفع في الهواء الطلق مع فولتاج اسمي 12kV وتردد اسمي 50Hz.

الوظيفة الأساسية لقطع التيار ZW8-12 هي التحكم وحماية أنظمة التوزيع في شبكات الكهرباء الحضرية والريفية 10kV.وهي مسؤولة عن تشغيل أو إيقاف التيارات الحمل وأيضا لقطع التيارات الخطأ الدائرة القصيرة التي قد تحدث في نظام الطاقة.

كقطاع تقطع فراغ ، فإنه يستخدم مفصل فراغ لإطفاء القوس الذي يتشكل عندما يتم فتح المقطع أثناء عمليات التبديل.مقاطع الفراغ توفر قدرات قابلة للثقة في انقطاع القوس و معروفة بقوتها الكهربائية العالية والأداء الكهربائي الممتاز.

يعتبر مفكّك الدوائر ZW8-12 أحد أكثر المنتجات استخدامًا ونضجًا واستقرارًا في نظام الطاقة. وهذا يعني أن لديه تاريخًا طويلًا من التشغيل الناجح ،نشر ساحلي واسع النطاقوقد خضعت لاختبارات صارمة وتلبي معايير الصناعة اللازمة للأداء والسلامة.

عادة ما تستخدم مفاتيح فصل الطاقة الجوية الخارجية GW9-10 في أنظمة نقل وتوزيع الجهد العالي لعزل أقسام الشبكة لأعمال الصيانة أو الإصلاح.كما أنها تستخدم كجهاز أمان لحماية العمال من المخاطر الكهربائية، مثل الاتصال العرضي مع أجزاء حية من النظام.

وهي مصممة للتعامل مع التوترات والتيارات العالية، وغالبا ما يتم تركيبها في أماكن في الهواء الطلق، حيث تتعرض لظروف بيئية قاسية، مثل درجات الحرارة القاسية، والرياح,المطر، والغبار. لذلك، تم بناؤها لتحمل هذه الظروف وغالبًا ما تكون مصنوعة من مواد دائمة مثل الصلب أو الألومنيوم.

تتوفر مفاتيح فك الاتصال الجوية الخارجية في أنواع وتكوينات مختلفة ، اعتمادًا على التطبيقات والمتطلبات المحددة. على سبيل المثال ، تم تصميم بعض VEIs للاستخدام في الأماكن المغلقة ،بينما البعض الآخر مناسب للاستخدام في الهواء الطلقبعضها مصمم للعمل يدوياً، في حين أن البعض الآخر أوتوماتيكي ويمكن تشغيله عن بعد.

بالإضافة إلى وظيفتهم الأساسية في عزل الدوائر ، فإن مفاتيح فك الاتصال الجوية الخارجية لها أيضًا ميزات مهمة أخرى ،مثل توفير إشارة بصرية لحالتهم (مفتوحة أو مغلقة)، وضمان أن الدائرة لا يتم تشغيلها عندما يكون العزل مفتوحا.

تأثير مزدوج لاستخدامها عندما يمكن استخدام عازل GW9-10 سلسلة عازل مع مفاصل الدوائر الفراغ!!

التطبيق:

1توزيع الطاقة: يتم استخدام مفكّكات الدوائر الفراغية الخارجية على نطاق واسع في أنظمة توزيع الطاقة لتشغيل وتحمي محولات التوزيع والمغذيات والمعدات الأخرى.عادة ما يتم تثبيتها على أعمدة خارجية، المحطات الفرعية، و أجهزة التبديل.

2الطاقة المتجددة على نطاق المرافق: يتم استخدام مفكّكات الدوائر الفراغية الخارجية في مشاريع الطاقة المتجددة على نطاق المرافق، مثل مزارع الرياح والطاقة الشمسية، لتبديل وحماية المحولات والمعدات الأخرى.

3أنظمة السكك الحديدية: يتم استخدام مفكّكات الدوائر الفراغية الخارجية في أنظمة السكك الحديدية، مثل أنظمة الإشارة والبنية التحتية للسكك الحديدية، لتبديل وتحمي المعدات الكهربائية.

4عمليات التعدين: يتم استخدام أجهزة قطع الدوائر الفراغية في المناطق الخارجية في عمليات التعدين لتبديل وتأمين المعدات الكهربائية في البيئات الخارجية القاسية.

5صناعة النفط والغاز: يتم استخدام مفكّكات الدوائر الفراغية الخارجية في صناعة النفط والغاز لتبديل وتحمي المعدات الكهربائية ، مثل المضخات والضغطات وأنابيب الأنابيب.

الهيكل:

1مفصل الفراغ: مفصل الفراغ هو قلب مفصل الدوائر. يتكون من اتصال ثابت ومواصل متحرك مختوم داخل غرفة فراغ. عندما يعمل مفصل الدوائر,يتم فصل الاتصالات ، مما يخلق قوسًا. دور مفصل الفراغ هو إطفاء القوس وتوفير انقطاع موثوق بالتيار.

2آلية التشغيل: يتم تجهيز مفكّك الدوائر بآلية تشغيل مسؤولة عن فتح وإغلاق الاتصالات. يمكن أن تستخدم آليات مختلفة مثل آلية الربيع،آلية هيدروليكية، أو آلية تشغيل كهرومغناطيسية. الآلية التشغيلية تضمن التشغيل السلس والموثوق به لقطع الدوائر.

3الحجرة العازلة: يتم وضع مفصل الدوائر في حجرة عازلة ، والتي توفر الحماية من العوامل الخارجية مثل الرطوبة والغبار والملوثات.عادة ما يتم تصنيع الحجرة من مواد عازلة عالية الجودة للحفاظ على القوة الكهربائية المطلوبة وخصائص العزل.

4نظام التحكم والحماية: يحتوي مفكّك الدوائر ZW8-12 على نظام التحكم والحماية لمراقبة وتحكم عمله. يتضمن هذا النظام أجهزة استشعار مختلفة،وأجهزة التحكم للكشف عن الظروف غير الطبيعية، توفير مدخلات إشارة، وبدء فتح أو إغلاق مفك الدوائر.

5محطات الاتصال: يحتوي مفكّك الدوائر على محطات اتصال للاتصالات الكهربائية الداخلية والخارجية. تسمح هذه المحطات بتوصيل كابلات الطاقة أو أشرطة الحافلات،تمكين تدفق التيار من خلال مفك الدوائر.

6المكونات المساعدة والتحكم: قد تكون هناك مكونات مساعدة ومكونات تحكم إضافية في مفصل الدوائر لتعزيز وظائفه. يمكن أن تشمل هذه المكونات المفاتيح المساعدة،محولات الجهد، محولات التيار ، وغيرها من الملحقات اللازمة لمراقبة وقياس والتحكم في المعلمات الكهربائية.

الميزة:

1. CT23 آلية تشغيل ربيعية تخزن الطاقة: يتم تجهيز مفكّك الدوائر ZW8-12 بآلية تشغيل ربيعية تخزن الطاقة من نوع CT23.تستخدم هذه الآلية الطاقة الميكانيكية المخزنة في الينابيع لتسهيل فتح وإغلاق جهات الاتصال المقطعةيوفر مرونة في التشغيل، مما يسمح للعمل المتحرك أو اليدوي اعتمادا على المتطلبات الخاصة للتطبيق.

2.ZW8-12G مفكك مركب: نموذج ZW8-12G هو مفكك مركب يتكون من مفكك الدوائر ZW8-12 ومعزول. هذا التكوين يمكنه من العمل كقطاع ،توفير القدرة على عزل أقسام محددة من شبكة توزيع الكهرباء لأغراض الصيانة أو تحديد الأخطاء.

3.ثلاثة مراحل مجمعة في هيكل خزان: يحتوي مقطع التيار ZW8-12 على ثلاث مراحل مجتمعة في هيكل خزان.هذا يعني أن مكونات المكسر لكل مرحلة مغلقة داخل خزان مشترك، مما يوفر تصميماً مضغوطاً وتوفير مساحة. يوفر الخزان حماية ميكانيكية ويعزز الصلبة العامة لقطع الدوائر.

4غرفة إطفاء القوس الفراغ والمواد العازلة: داخل الخزان المعدني ، يحتوي مفكّك الدوائر ZW8-12 على غرفة إطفاء القوس الفراغ ثلاثية المراحل.هذه الغرفة تمحو بشكل فعال الأقواس الكهربائية التي تحدث أثناء انقطاع الدائرةبالإضافة إلى ذلك ، يستخدم مفكّك الدوائر مواد عزل ، مثل SMC (تركيب تشكيل الورق) ، لضمان العزل بين المراحل ومن مرحلة إلى مرحلة ،تحسين قوة العزل الكلية.

5أداء موثوق به وقوة عازلة عالية: يشتهر مفك الدوائر ZW8-12 بأدائه الموثوق به وقوته العازلة العالية.تم تصميمها واختبارها لتلبية معايير الأداء الصارمةيضمن التشغيل الموثوق به في مختلف الظروف الكهربائية. قوة العزل العالية تعزز قدرة مفك الدوائر على تحمل العزل والجهد الكهربائي،المساهمة في سلامة وموثوقية النظام الكهربائي.

الحالة:

درجة الحرارة المحيطة: -15°C~+40°C
ضغط الرياح: ≤700Pa ((معادل سرعة الرياح 34m/s)
الارتفاع: ≤1000m
شدة الزلزال: ≤8
* يجب أن يكون الهواء القذر من الدرجة الثالثة. يجب حظر الاهتزازات العنيفة بشكل متكرر.

المعلم التقني:

ZW8-12


GW9-10
