مفك الدوائر الفراغية الخارجية عالية الجهد GB1984-2003 تلقائيًا / يدويًا 50Hz التحكم مفك الدوائر الفراغية
وصف المنتج:

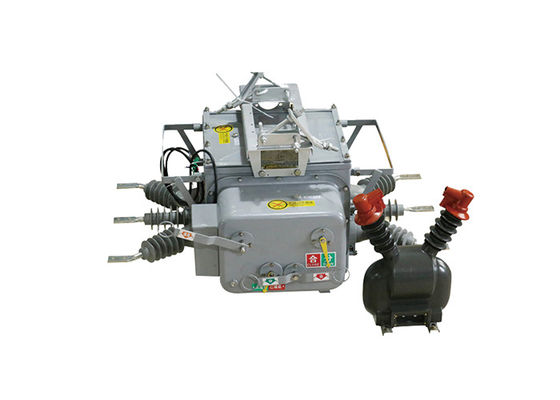

ZW20-12 ((F) مفك الدوائر الفراغية الخارجية هي ثلاث مراحل AC 50Hz خارجية HV switchgear تستخدم أساسا لشبكة التوزيع الخارجية 10 كيلو فولت الريفية والحضرية، كتيار حمولة منفصلة ومجمعة،تيار الإفراط، التيار الدائري القصير وأماكن أخرى مماثلة.
هيكلها بأكمله هو نوع مربع مشترك من ثلاث مراحل ، والذي يتكون من آلية تشغيل ، ودورة موصلة ، ونظام عازل ، وعنصر إغلاق وغلاف.
وهي تدعم المحطات البعيدة الذكية المقابلة لتلبية احتياجات التطبيقات لأتمتة التوزيع.
· ZW20-12 (Z) خارجية الذكية عالية الجهد AC True Air Breaker مع وظيفة رسالة قصيرة GSM
· الجمع مع تحكم مفتاح التقسيم ZW20-12 (F) خارجية تقسيم عالية الجهد AC كسر الهواء الحقيقي.
خصائص جهاز التحكم:
1يمكن تجهيزها بواجهة اتصال 485/232 ، أو تحقيق مراقبة لمسافات طويلة من خلال الألياف الضوئية أو الاتصالات اللاسلكية. بعد إعادة الإغلاق ، لديها وظيفة تسريع:عندما يتم إعادة إغلاق المفتاح بسبب خطأ دائم.
2عندما يحدث خطأ دائم، فإنه يتسارع تلقائيًا.
3التحكم عن بعد / إعادة إغلاق يدوي مع التسارع إلى التشغيل ، وإعادة إغلاق الاختلاط: بعد إصلاح المستخدم للخط واستعادة الطاقة ، إذا نسيت إزالة مفتاح سكين الأرض ،يجب أن تتسارع لتسير.
4يمكن تعديل وقت تأخير إعادة الإغلاق لكل المحاولات الثلاث.
5.الدائرة التي تعمل على إطلاق/إعادة إغلاق مصممة لمنع التشغيل الخاطئ ولديها وظيفة مضادة لإعادة إغلاق.
6التيار الصفري يمكن أن يميز بين الأخطاء داخل وخارج المنطقة.
7جهاز التحكم عن بعد يستخدم تصميم لمنع التشغيل الخاطئ.
التطبيق:
1عمليات التعدين: يستخدم مفتاح ZW20 في عمليات التعدين للسيطرة على وتأمين المعدات الكهربائية وشبكات توزيع الطاقة في المناجم الجوفية والجوفية.
2مراكز البيانات: يتم استخدام المفتاح في مراكز البيانات لضمان توزيع الطاقة الموثوق به وحماية البنية التحتية الحيوية لتكنولوجيا المعلومات.يسمح بتبديل الحمل بكفاءة والحماية ضد الأخطاء الكهربائية.
3صناعة النفط والغاز: يجد مفتاح ZW20 تطبيقًا في صناعة النفط والغاز للسيطرة على المعدات الكهربائية وحمايتها في المصافي وأنابيب الأنابيب والمنصات البحرية.
4مشاريع البنية التحتية: يستخدم المفتاح في مشاريع البنية التحتية المختلفة ، مثل المطارات والموانئ البحرية والملاعب ، لتوزيع الطاقة والحماية الموثوقة.
5منشآت معالجة المياه والمياه الصالحة للاستخدام: يتم استخدام مفتاح ZW20 في منشآت معالجة المياه والمياه الصالحة للاستخدام للتحكم في المعدات الكهربائية في محطات الضخ ومحطات المعالجة وحمايتها.وشبكات التوزيع.
الهيكل:
1جهاز التحكم هو جهاز حماية ومراقبة على أساس الحاسوب الدقيق.
2جهاز التحكم لديه مقاومة قوية للطقس وحماية من التكثيف.
3.إنه متصل بجسم التبديل من خلال موصلات الطيران
4لديها موثوقية اتصال جيدة ومستوى حماية عال.
يحتوي جهاز التحكم على أربع قنوات دخول تشبه: تيار المرحلة A ، تيار المرحلة C ، تيار تسلسل الصفر ، وجهد المرحلة BC.يراقب جهاز التحكم قيم هذه المدخلات التناظرية في الوقت الحقيقي ويقارنها مع القيم المحددة لتحديد أخطاء الخط وبدء الإجراءات المقابلة.
الظروف البيئية:
1 درجة حرارة الهواء المحيط: -40 درجة مئوية ~ + 70 درجة مئوية
2 الارتفاع: لا يزيد عن 3000 متر
3 يمكن أن يكون الهواء المحيط ملوثا بالغبار والدخان والغازات المآكلة والبخار أو رش الملح. مستوى التلوث: الفئة IV:
4 سرعة الرياح لا تتجاوز 34 متر / ثانية (ما يعادل 700 با على سطح الاسطوانة) ؛
5 الاهتزازات أو حركة الأرض من خارج جهاز التبديل ومعدات التحكم ضئيلة.
6 لا يتجاوز حجم التداخل الكهرومغناطيسي في النظام الثانوي 1.6kV.
المعلمات التقنية:
| رقم التسلسل | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | ||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | ||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | ||||||||||
| 4 | التيار المسموح به | أ | 630، 1250 | ||||||||
| 5 | التيار الاسمي لقطع الدائرة القصيرة | kA | 16، 20، 25 | ||||||||
| 6 | أوقات كسر التيار القصير القياسي | أوقات | 30 | ||||||||
| 7 | التيار المقاوم لفترة قصيرة | kA | 16، 20، 25 | ||||||||
| 8 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 9 | التيار القياسي لإغلاق الدائرة القصيرة (الذروة) | kA | 40، 50 ، 63 | ||||||||
| 10 | ذروة التصنيف المقاومة للتيار | kA | 40، 50 ، 63 | ||||||||
| 11 | العمر الميكانيكي | أوقات | أكثر من 1000 | ||||||||
| 12 | التيار المسموح به لفتح | 10000 | |||||||||
| 13 | الوزن الصافي | كيلوغرام | 180 | ||||||||
المعلم التقني للمراقب:
| رقم التسلسل | المعلم | البيانات | ||||||||
| 1 | الجهد المدخل للعمل | AC220V | ||||||||
| 2 | تردد عمل المدخل | 50 هرتز | ||||||||
| 3 | نطاق تقلبات الجهد المسموح به لجهد المدخل | ± 20% | ||||||||
| 4 | استهلاك الطاقة الكلي للجهاز | < 10 واط | ||||||||
| 5 | قيمة أخذ العينات لدخول تيار المرحلة | 60-600A | ||||||||
| 6 | عتبة التشغيل منخفضة الجهد | 10- 140 فولت | ||||||||
| 7 | خطأ أخذ العينات المسموح به لقيمة طاقة المدخل | ± 5% | ||||||||
| 8 | قيمة وقت تأخير حماية التيار الزائد | 0.1-0.3s | ||||||||
| 9 | تعيين قيمة التيار الصفري | 0.2-6A | ||||||||
| 10 | وقت تأخير عمل الترسيم | 0-1200s | ||||||||
