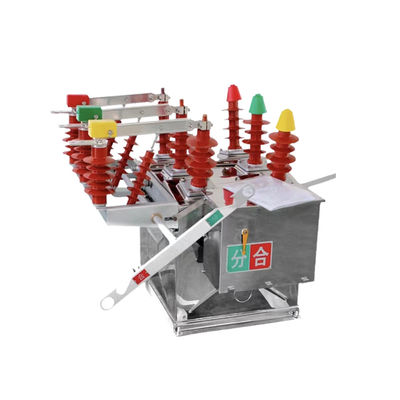

سلسلة ZW8-12 خارجية 630A 12kV مفك الدوائر الفراغ الفولاذ المقاوم للصدأ ذكي مبدل الحمولة الفراغية التلقائية
وصف المنتج:
مفك الدوائر الفراغية الخارجية ZW8-12 مناسبة لجهاز التبديل الثلاثي المرحلي للجهاز الخارجي عالية الجهد مع فولتاج مقياس 12kV وتردد مقياس 50Hz.يستخدم أساسا في أنظمة توزيع شبكات الكهرباء الحضرية والريفية بقدرة 10 كيلو فولت لتشغيل أو إيقاف تشغيل تيارات الحمل وتيارات الخطأ في الدائرة القصيرةإنه واحد من أكثر المنتجات استخداماً ونضجاً واستقراراً في نظام الطاقة.
التطبيق:
1توزيع الطاقة: يتم استخدام مفكّكات الدوائر الفراغية الخارجية على نطاق واسع في أنظمة توزيع الطاقة لتشغيل وتحمي محولات التوزيع والمغذيات والمعدات الأخرى.عادة ما يتم تثبيتها على أعمدة خارجية، المحطات الفرعية، و أجهزة التبديل.
2الطاقة المتجددة على نطاق المرافق: يتم استخدام مفكّكات الدوائر الفراغية الخارجية في مشاريع الطاقة المتجددة على نطاق المرافق، مثل مزارع الرياح والطاقة الشمسية، لتبديل وحماية المحولات والمعدات الأخرى.
3أنظمة السكك الحديدية: يتم استخدام مفكّكات الدوائر الفراغية الخارجية في أنظمة السكك الحديدية، مثل أنظمة الإشارة والبنية التحتية للسكك الحديدية، لتبديل وتحمي المعدات الكهربائية.
4عمليات التعدين: يتم استخدام أجهزة قطع الدوائر الفراغية في المناطق الخارجية في عمليات التعدين لتبديل وتأمين المعدات الكهربائية في البيئات الخارجية القاسية.
5صناعة النفط والغاز: يتم استخدام مفكّكات الدوائر الفراغية الخارجية في صناعة النفط والغاز لتبديل وتحمي المعدات الكهربائية ، مثل المضخات والضغطات وأنابيب الأنابيب.
الخصائص:
1لديها القدرة على مقاومة التلوث، مع العزل الداخلي يتكون من الجو والعزل المركب الراتنج البوقسي.
2مجهزة بآلية تشغيل طاقة مخزنة بالربيع.
3يمكن تجهيزها بمفتاح فاصل من جانب واحد (الجانب الأيسر) أو من جانبين ومحول إمكانات خارجي (PT)
الحالة:
درجة الحرارة المحيطة: -40 درجة مئوية ~ + 70 درجة مئوية (متوسط درجة الحرارة اليومية لا يتجاوز + 40 درجة مئوية)
الارتفاع: > 1000m ((ماكس 3000m)
الرطوبة المحيطة:متوسط الرطوبة النسبية اليومية لا تزيد عن 95٪، المتوسط النسبي الشهري
مستوى التلوث: المستوى الرابع
سرعة الرياح القصوى: 700Pa (ما يعادل سرعة الرياح 35m/s)
شدة الزلزال: مستوى 8
المعلم التقني:
| رقم التسلسل | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى العزل الاسمي | 1 دقيقة تردد صناعي مقاومة الجهد | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| موجة البرق مقاومة الجهد (الذروة) | 75 | ||||||||||
| 3 | التيار المسموح به | أ | 630 | ||||||||
| 4 | التيار الاسمي لقطع الدائرة القصيرة | kA | 20 | ||||||||
| 5 | أوقات انقطاع التيار القصير | الوقت | 30 | ||||||||
| 6 | التيار المسموح به للتبديل للاختصار (الذروة) | kA | 50 | ||||||||
| 7 | ذروة التصنيف المقاومة للتيار | 50 | |||||||||
| 8 | مدة قصيرة مقبلة تحمل التيار | 20 | |||||||||
| 9 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 10 | وقت الانقطاع (فصل الإثارة المنفصلة) |
أقصى جهد تشغيل | ms | 15-50 | |||||||
| الجهد التشغيلي الاسمي | 30-60 | ||||||||||
| الجهد العملي الدقيق | |||||||||||
| 11 | وقت الإغلاق | 25-50 | |||||||||
| 12 | الوقت الكامل لقطع الاتصال | ≤100 | |||||||||
| 13 | وقت حرق القوس | ≤20 | |||||||||
| 14 | العمر الميكانيكي | الوقت | 10000 | ||||||||
| 15 | وظيفة الإغلاق | ج | 70 | ||||||||
| 16 | القوة الإدخالية الاسمية لمحرك تخزين الطاقة | W | < 250 | ||||||||
| 17 | الجهد الاشتراكي الاسمي/جهد الدوائر المساعدة الاسمي | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | وقت تخزين الطاقة عند الجهد الاسمي | S | <10 | ||||||||
| 19 | عزل التيار الزائد | التيار المسموح به | أ | 5 | |||||||
| دقة التيار المنفصل | % | ±10 | |||||||||
