وصف المنتج:

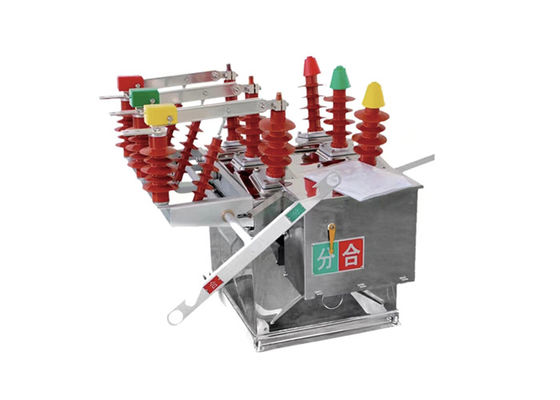

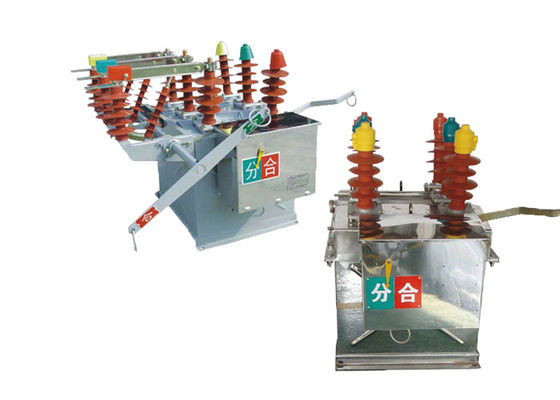

مقطع الدوائر الفراغية الخارجي ZW8-12 تم تصميمه للامتثال للمعايير الدولية ويتم تصنيعه باستخدام التقنيات المتقدمة.بطاقة تشغيل تتراوح بين:، وتيار قطع الدائرة القصيرة يصل إلى 20kA.
يتكون مفصل الدوائر من عدة مكونات رئيسية ، بما في ذلك مفصل الفراغ وآلية التشغيل ونظام التحكم.مفصل الفراغ هو قلب مفصل الدائرة وهو مسؤول عن قطع التيار الكهربائيتم تصميمه للعمل في فراغ، مما يساعد على منع القوس وضمان التشغيل الموثوق به.
آلية التشغيل مسؤولة عن فتح وإغلاق مفصل الدوائر ويمكن تشغيلها يدويا أو كهربائيا.نظام التحكم يراقب مفك الدوائر ويقدم ردود الفعل للمشغل، مما يسمح لهم بمراقبة حالة المقطع وكشف أي أخطاء.
تم تصميم مفكّك الدوائر الفراغية الخارجي ZW8-12 لتكون موثوقة للغاية وتتطلب الحد الأدنى من الصيانة. لديها عمر خدمة طويل وقادرة على تحمل البيئات الخارجية القاسية،مما يجعلها مناسبة للاستخدام في مجموعة واسعة من التطبيقات.
المزايا:
1وهي مجهزة بآلية تشغيل تخزين الطاقة من النوع CT23. يمكن تحقيق تخزين الطاقة والفتح والإغلاق بواسطة المحرك أو يدويا.
2.ZW8-12G يتكون من ZW8-12 مكسّر وعزل، يسمى المكسّر المشترك، ويمكن استخدامه كمقطع.
3هيكل المقطع هو ثلاثي المراحل التي تم تجميعها في خزان، ثلاثي المراحل فراغ قوس محطمة غرفة محاطة في خزان معدني، مواد العزل بين المراحل والمرحلة إلى كل مصنوعة من SMC.
4أداء موثوق به، وقوة عزل عالية.
الهيكل:
1تكنولوجيا تشكيل التمدد لمرة واحدة على أساس القالب: يتم تصنيع الغطاء العلوي للمحفظة باستخدام تكنولوجيا تشكيل التمدد لمرة واحدة متقدمة ،الذي يضمن مستوى عال من القوة الميكانيكية، مع تصنيف حماية IP4X ، ومظهر جميل من الناحية الجمالية. هذه التكنولوجيا تسهل أيضًا التثبيت بسهولة. بالإضافة إلى ذلك ، فإن الحجرة مقاومة للصدأ والتآكل.المستخدمين لديهم خيار بين الفولاذ المقاوم للصدأ أو عالية الجودة صفيحة الصلب علاج رش.
2مفتاح فصل (اختياري): يقدم مفكّك الدائرة الفراغية ZW32-12 ميزة مفتاح فصل اختياري. تم تصميم هذا المفتاح خصيصًا بناءً على وحدة جسم المفتاح ZW8.انها بمثابة نقطة انقطاع مريحة ومرئية بوضوح أثناء صيانة خطوط التوزيعلمنع سوء التشغيل ، يتم دمج جهاز قفل ميكانيكي بين مفتاح الفصل ومقطع الدوائر.هذا يضمن زيادة السلامة ويقلل من خطر العمليات العرضية.
التطبيق:
1أنظمة التوزيع: يلعب مفكّك الدوائر ZW8-12 دوراً حاسماً في التحكم في أنظمة التوزيع وحمايتها في شبكات الكهرباء الحضرية والريفية بقدرة 10kV.انها مسؤولة عن تشغيل أو إيقاف التيارات الحمللضمان توزيع الطاقة الموثوق به للمستهلكين.
2محطات كهرباء: يتم استخدام مفكّك الدوائر في كثير من الأحيان في محطات كهرباء حيث يتم توصيل خطوط نقل عالية الجهد بشبكات التوزيع.يساعد في عزل وحماية المعدات، مما يسمح بتشغيل محطة الفرعية بأمان وكفاءة.
3أنظمة الطاقة الصناعية: الصناعات التي تتطلب طاقة عالية، مثل مصانع التصنيع، عمليات التعدين، ومشاريع البنية التحتية واسعة النطاق.غالبا ما تستخدم ZW8-12 مفكّك الدوائر للسيطرة على وحماية أنظمة الطاقة عالية الجهديساعد في إدارة تيارات الحمل وحماية المعدات من التيارات الخطأ الدائرة القصيرة.
4أنظمة الطاقة المتجددة: مع زيادة اعتماد مصادر الطاقة المتجددة مثل طاقة الرياح والشمس،يجد مقطع التيار ZW8-12 تطبيقًا في أنظمة أجهزة التبديل عالية الجهد المرتبطة بتوليد الطاقة المتجددةيساعد في الاندماج الفعال للطاقة المتجددة في الشبكة ويضمن التشغيل الآمن لمرافق توليد الطاقة.
5شبكات المرافق: تعتمد شركات المرافق الكهربائية على مفك الدارة ZW8-12 لإدارة وحماية شبكات النقل والتوزيع عالية الجهد.يسهم في الموثوقية والاستقرار العامين لشبكة المرافق من خلال التحكم بفعالية في تيار الحمل وقطع الأخطاء.
الحالة:
1درجة الحرارة: تم تصميم مفكّك الدوائر للعمل ضمن نطاقات درجات الحرارة المحددة. يمكن أن يتحمل عادة درجات الحرارة المحيطة تتراوح من -40 درجة مئوية إلى +40 درجة مئوية.هذا النطاق الحراري يغطي كل من المناخات الباردة الشديدة والساخنةلضمان أداء مثالي في مختلف المناطق.
2الرطوبة: تم تصميم مفك الدوائر ZW8-12 للتعامل مع مستويات عالية من الرطوبة. تم تصميمه للعمل بشكل موثوق في البيئات ذات الرطوبة النسبية تصل إلى 95٪ في درجات حرارة تصل إلى 40 درجة مئوية.هذا يسمح لقطاع التشغيل للعمل بفعالية في المناطق ذات الرطوبة العالية، مثل المناطق الساحلية أو المناخ الاستوائي.
3الارتفاع: مفك الدوائر مناسب للعمل على ارتفاعات عالية. تم تصميمه للعمل بشكل موثوق به على ارتفاعات تصل إلى 2000 متر فوق مستوى سطح البحر.هذا يجعلها مناسبة للتنفيذ في المناطق الجبلية أو المناطق ذات المناطق المرتفعة.
4التلوث: يتم تجهيز مفصل الدوائر ZW8-12 مع ميزات مكافحة التلوث لتحمل الملوثات البيئية. عزل داخلي، بما في ذلك العزل الهواء والراتنج الايبوكسي المركب،يساعد على حماية مفك الدوائر من آثار التلوثهذا يجعلها مناسبة للتركيب في المناطق ذات مستويات عالية من التلوث، مثل المناطق الصناعية أو البيئات الحضرية.
5مقاومة الأشعة فوق البنفسجية: عادة ما تكون المواد والطلاء الخارجي لقطع الدوائر مقاومة للإشعاع فوق البنفسجي (UV).هذا يضمن أن مفك الدوائر يمكن أن تتحمل التعرض لفترة طويلة لأشعة الشمس دون تدهور أو مشاكل الأداء.
المعلم التقني:
| الرقم | المعلم | الوحدة | البيانات | ||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | ||||||||
| 2 | مستوى العزل الاسمي | 1 دقيقة تردد صناعي مقاومة الجهد | الاختبار الجاف | 42 | |||||||
| الاختبار الرطب | 34 | ||||||||||
| موجة البرق مقاومة الجهد (الذروة) | 75 | ||||||||||
| 3 | التيار المسموح به | أ | 630 | ||||||||
| 4 | التيار الاسمي لقطع الدائرة القصيرة | kA | 20 | ||||||||
| 5 | أوقات انقطاع التيار القصير | الوقت | 30 | ||||||||
| 6 | التيار المسموح به للتبديل للاختصار (الذروة) | kA | 50 | ||||||||
| 7 | ذروة التصنيف المقاومة للتيار | 50 | |||||||||
| 8 | مدة قصيرة مقبلة تحمل التيار | 20 | |||||||||
| 9 | مدة الدوران القصير الاسمية | S | 4 | ||||||||
| 10 | وقت الانقطاع (فصل الإثارة المنفصلة) |
أقصى جهد تشغيل | ms | 15-50 | |||||||
| الجهد التشغيلي الاسمي | 30-60 | ||||||||||
| الجهد العملي الدقيق | |||||||||||
| 11 | وقت الإغلاق | 25-50 | |||||||||
| 12 | الوقت الكامل لقطع الاتصال | ≤100 | |||||||||
| 13 | وقت حرق القوس | ≤20 | |||||||||
| 14 | العمر الميكانيكي | الوقت | 10000 | ||||||||
| 15 | وظيفة الإغلاق | ج | 70 | ||||||||
| 16 | القوة الإدخالية الاسمية لمحرك تخزين الطاقة | W | < 250 | ||||||||
| 17 | الجهد الاشتراكي الاسمي/جهد الدوائر المساعدة الاسمي | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | وقت تخزين الطاقة عند الجهد الاسمي | S | <10 | ||||||||
| 19 | عزل التيار الزائد | التيار المسموح به | أ | 5 | |||||||
| دقة التيار المنفصل | % | ±10 | |||||||||
