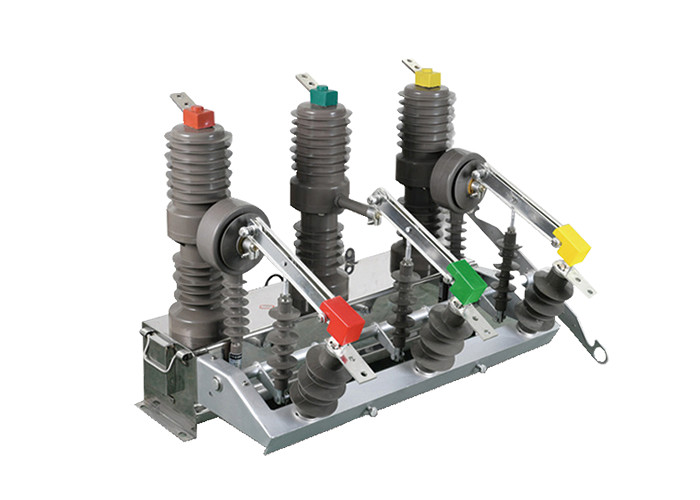

مقسم كهربائي قوي وذكي من الفولاذ المقاوم للصدأ مفك الدوائر اليدوية / الآلية
وصف المنتج:
المقطع الكهربائي من سلسلة ZW32-12 هو معدات توزيع في الهواء الطلق بجهد مقيّم يبلغ 12 كيلو فولت وتردد التيار المتردد ثلاثي المراحل يبلغ 50 هرتز.يستخدم أساسا لكسر وإغلاق تيار الحمل، وتيار الإفراط، وتيار الدائرة القصيرة في الأنظمة الإلكترونية. وهو مناسب للحماية والتحكم في محطات الفرعية وأنظمة توزيع المؤسسات الصناعية والتعدينية،وكذلك للعمليات المتكررة في شبكات الكهرباء الريفيةيمكن استخدامه أيضًا كمفتاح قسمي لتشغيل شبكة الكهرباء. بعد تثبيت جهاز تحكم ، يمكن أن يحقق أتمتة شبكة التوزيع.
التطبيق:
1المؤسسات الصناعية والتعدينية: يستخدم مقسمة ZW32-12 الكهربائية في أنظمة توزيع المؤسسات الصناعية والتعدينية لحماية المحركات والمحولاتومعدات كهربائية أخرى من التيار الزائد والدائرات القصيرةيساعد على الحفاظ على استقرار وسلامة إمدادات الطاقة في هذه المرافق.
2المباني التجارية: يستخدم المقطع الكهربائي أيضًا في المباني التجارية لتوزيع الطاقة وحمايتها. وهو يضمن التشغيل الآمن والموثوق به للأنظمة الكهربائية ،منع تلف المعدات وتقليل وقت التوقف إلى الحد الأدنى.
3صناعة النفط والغاز: يستخدم المقطع الكهربائي في صناعة النفط والغاز لحماية المعدات الكهربائية في المصافي وأنابيب الأنابيب والمنصات البحرية.يضمن العمل الآمن في البيئات الخطرة ويحمي من الأخطاء الكهربائية المحتملة.
4أنظمة الطاقة المتجددة: يتم استخدام ZW32-12 عادة في أنظمة الطاقة المتجددة مثل محطات الطاقة الشمسية ومزارع الرياح.يوفر الحماية والتحكم في توزيع الطاقة المولدة من مصادر متجددةلضمان تشغيل فعال وموثوق بالنظام.
الخصائص:
1مقطع دائرة فراغ عالي الجهد: يعتمد على تكنولوجيا إطفاء قوس فراغ وله أداء إيقاف جيد وقدرة قوية على إطفاء قوس. يمكن أن يقطع تيارات الحمل بشكل موثوق به ،التيارات المفرطة، والتيارات الدائرة القصيرة.
2التصميم الخارجي: وهو مناسب للبيئات الخارجية وله مقاومة جيدة للطقس وأداء حماية ، مما يسمح له بالعمل بشكل طبيعي في ظل ظروف الطقس القاسية المختلفة.
3الجهد والوتيرة المسموح بها: مناسبة لأنظمة التوزيع ذات الجهد المسموح به من 12kV وتردد AC ثلاثي المراحل من 50Hz ، وتلبية متطلبات الطاقة المقابلة.
4وظيفة الحماية والتحكم: يستخدم أساسا لحماية الحمل والتحكم في المحطات الفرعية وأنظمة التوزيع في المؤسسات الصناعية والتعدينية.يمكن أن تحمي بشكل فعال التشغيل الآمن لمعدات الطاقة والأنظمة.
5تطبيق شبكات الكهرباء الريفية: بسبب التشغيل المتكرر في شبكات الكهرباء الريفية،هذا المقطع يستخدم على نطاق واسع ويمكن استخدامه كمفتاح قسمي ولتشغيل شبكة التوزيع الآلية في شبكات الطاقة الريفية.
الهيكل:
يتكون مفتاح وقف الحمل من عمود وقاعدة وتعليقات للتركيب والتثبيت والرفع.
1. عقدة عالية الجهد تحميل مفاتيح كسر مجهزة مع مفارق فراغ لديها أداء كسر مستقرة وموثوقة ، لا خطر الإشتعال والانفجار ، والسلامة ، خالية من الصيانة ، حجم صغير ،خفيفة الوزن وطويلة العمر، إلخ
الخصائص
2. مفتاح وقف الحمل مغلق بالكامل ، مع ضيق جيد ، مقاومة للرطوبة و dehumidifying. وهو مناسب للاستخدام في المنطقة الساخنة والرطبة.
3يمكن تشغيل إغلاق وفتح مفتاح وقف الحمل يدويًا أو كهربائيًا أو عن بعد.
4آلية التشغيل جديدة، بسيطة وموثوقة، حجم صغير، الحياة الميكانيكية تصل إلى 10،000 مرة، محرك تخزين الطاقة هو محرك مغناطيس دائم DC،مستوى الجهد هو -220V-110V-48V-24V والتي يمكن اختيارها.
المعلم التقني:
| رقم التسلسل | المعلم | الوحدة | البيانات | |||||||||
| 1 | الجهد الاسمي | كيلو فولت | 12 | |||||||||
| 2 | مستوى عزل الكسر | تواتر العمل ((اختبار الجاف / اختبار رطب) | 48 | |||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 85 | |||||||||||
| 3 | مستوى العزل إلى الأرض / مرحلة إلى مرحلة | تواتر العمل | الاختبار الجاف | 42 | ||||||||
| الاختبار الرطب | 34 | |||||||||||
| فولتاج اختبار صدمة البرق (الذروة) | 75 | |||||||||||
| 4 | التيار المسموح به | أ | 630 | |||||||||
| 5 | تيار الاستقرار الحراري المسموح به (القيمة الفعلية) | kA | 20 | |||||||||
| 6 | التيار القياسي لقطع الدائرة القصيرة (القيمة الفعلية) | 25 | ||||||||||
| 7 | وقت الاستقرار الحراري المسمى | s | 4 | |||||||||
| 8 | التيار القياسي لإغلاق الدائرة القصيرة ((الذروة) | kA | 63 | |||||||||
| 9 | تيار الاستقرار الديناميكي المسموح به (الحد الأقصى) | |||||||||||
| 10 | العمر الميكانيكي | أوقات | 10000 | |||||||||
| 11 | التيار المسموح به لفتح | 1000 | ||||||||||
| 12 | درجة حرارة الهواء المحيطة | الحرارة العالية | °C | -55 | ||||||||
| أدنى درجة حرارة | +60 | |||||||||||
| فرق الحرارة اليومية القصوى | ك | ≤25 | ||||||||||
| 13 | الارتفاع | م | ≤2500 | |||||||||
| 14 | الرطوبة | متوسط الرطوبة النسبية اليومية | % | ≤95 | ||||||||
| متوسط الرطوبة النسبية الشهرية | ≤90 | |||||||||||
| 15 | القدرة على مقاومة الزلازل | تسارع أفقي | g | 0.25 | ||||||||
| تسارع عمودي على الأرض | 0.125 | |||||||||||
| عامل السلامة | / | 1.67 | ||||||||||
| 16 | سرعة الرياح | م/س | ≤35 | |||||||||
| 17 | سمك الجليد | ملم | ≤20 | |||||||||
